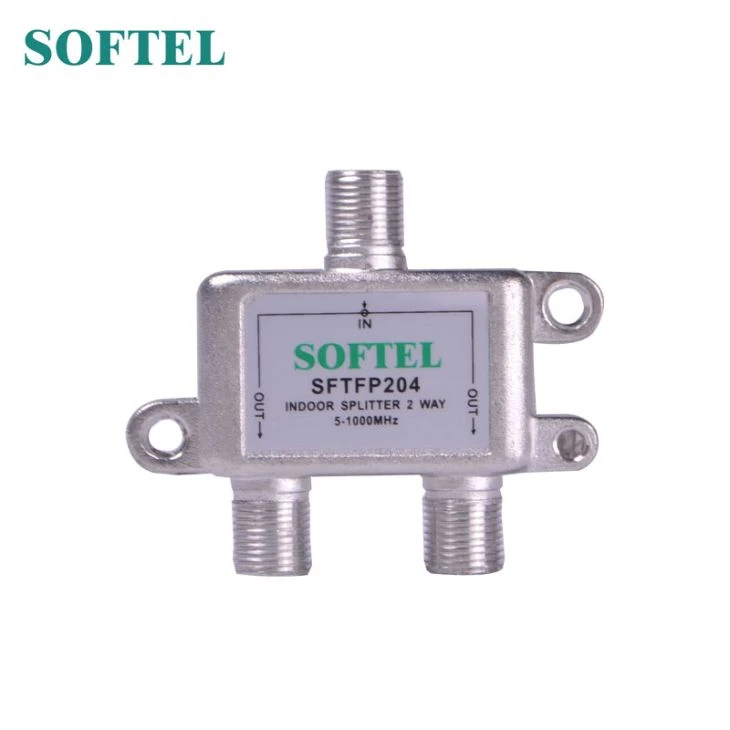

Zatvoreni RF splitter
Dvosmjerni dizajn prijenosa
Protiv uboda i feritnog zasićenja
Okovi za umetanje okruglog kontakta

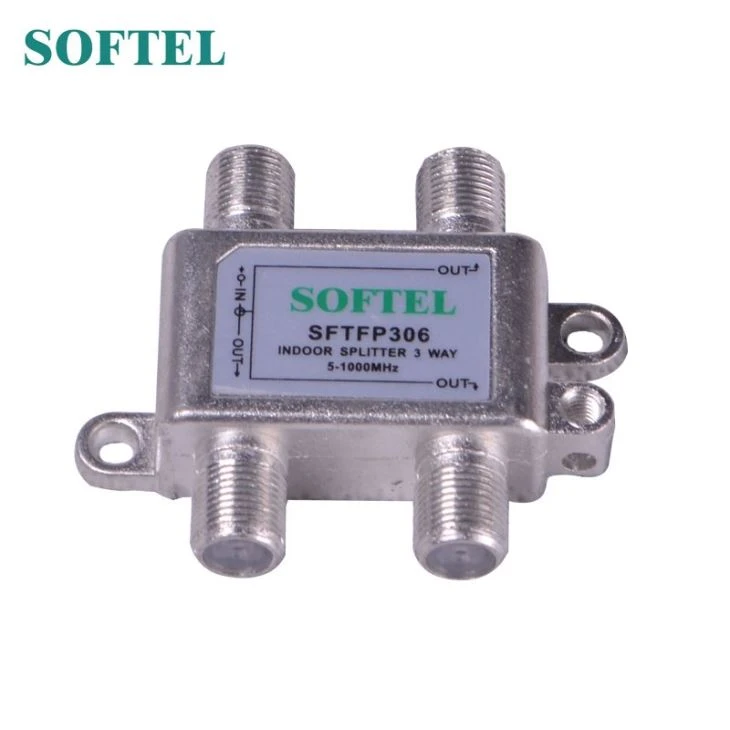

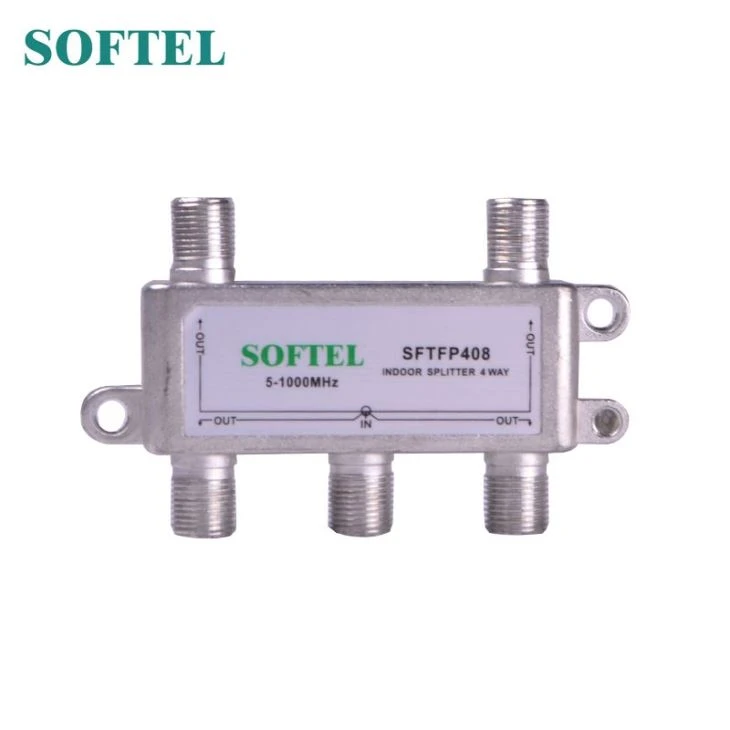

Indoor RF Splitter je razdjelnik / djelitelj koji dijeli signal iz dovodnog kabela na dva i više izlaznih signala.
Značajke

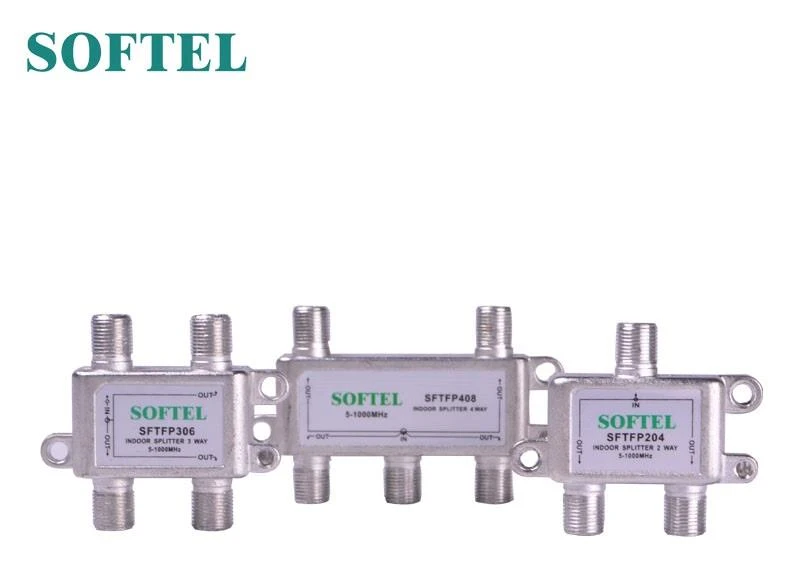

2 ~ 8 načina na raspolaganju
Dvosmjerni dizajn prijenosa
Protiv uboda i feritnog zasićenja
Okovi za umetanje okruglog kontakta
Ulivanje legura cinka vrši se površinskom obradom niklovanom površinom
Tretman za površinsku sprej-boju, anti-oksidaciju i ne bledenje boje
Primjena
Satelit CATV, HFC
Tehnički parametar
Predmet | Dvosmjerni razdjelnik | Trosmjerni razdjelnik | Trosmjerni razdjelnik | 4 smjerni razdjelnik | Šesterokutni razdjelnik | 8 putni razdjelnik |
Gubitak umetanja | -dB (Max) | |||||
5 MHz - 47 MHz | 3.5 | 3.5 / 6.9 | 5.8 | 6.9 | 9.3 | 10.3 |
48MHz - 450MHz | 3.9 | 3,9 / 7,3 | 6.2 | 7.3 | 9.6 | 11.0 |
451 MHz - 750 MHz | 3.9 | 3,9 / 7,5 | 6.5 | 7.5 | 9.9 | 11.5 |
751 MHz - 1000 MHz | 4.1 | 4,0 / 8,0 | 7.0 | 8.0 | 11.0 | 12.5 |
Gubitak izolacije | -dB (Min.) | |||||
5 MHz - 47 MHz | 22 | 25 | 25 | 25 | 25 | 25 |
48MHz - 450MHz | 26 | 24 | 25 | 24 | 24 | 24 |
451 MHz - 750 MHz | 22 | 23 | 24 | 23 | 22 | 22 |
751 MHz - 1000 MHz | 22 | 21 | 22 | 21 | 21 | 21 |
Gubitak povratka (IN / OUT) | -dB (Min.) | |||||
5 MHz - 47 MHz | 20 | 18 | 18 | 18 | 18 | 18 |
48MHz - 450MHz | 22 | 21 | 21 | 20 | 22 | 22 |
451 MHz - 750 MHz | 20 | 21 | 21 | 20 | 20 | 20 |
751 MHz - 1000 MHz | 20 | 18 | 18 | 18 | 18 | 18 |
Opće informacije | ||||||
Impedancija | 75 Ohma | |||||
RFI oklop | - 120 dB | |||||
Intermodulacija | bolji od -45dBmV | |||||
Ispitna okolina: Sobna temperatura: + 20 ℃ | ||||||
Ostali uslovi: | ||||||
1. Plastični umetak mora biti u bijeloj boji. | ||||||
2. Kapica F porta mora biti bistre bijele boje | ||||||
3. Vijak za uzemljenje treba biti 4 x 12 mm u zelenoj boji, 1/4 hex, otvoreni ravni utor, philips. | ||||||
4. Vijak za pričvršćivanje od 4 x 18 mm od lima, 1/4 heksa, otvoreni ravni utor, Philips. | ||||||
5. Kućište treba da bude posvijetljeno limenim poklopcem | ||||||
6.Nadovi F-PORT-a koriste 3/8 "-32 UNEF-2B. | ||||||
Struja 7.500mA prolazi od In do jednog izlaza. | ||||||
