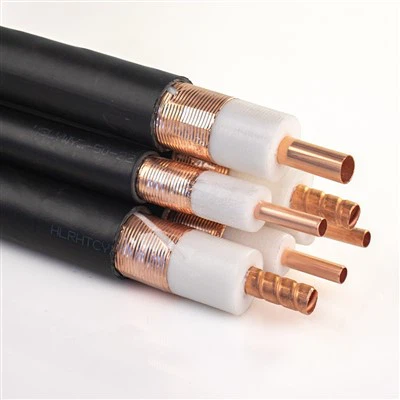

Koaksijalni kablovi
Koaksijalni kabloviJesu li kablovske strukture sastavljene od unutarnjih provodnika, vanjskih provodnika i vanjskih jakne i vanjskim jakni, koji mogu efikasno smanjiti elektromagnetsku smetnju (RFI) i vanjskim provodnicima koji dijele istu osobu i vanjske provodnike, uz vađenje gubitka tokom prijenosa signala. Ovaj se kabl široko koristi u TV signalima, kablovskim TV mrežama, komunikacijskim sistemima, priključcima za nadgledanje opreme i prijenosom RF signala i jedan je od uobičajenih prijenosnih medija u tradicionalnoj kablovskoj komunikaciji.
prednosti
Izdržljiva struktura
Vanjski omot štiti unutrašnju strukturu, ima određeni stupanj fizičke žilavosti i prilagodljivosti okoliša i pogodan je za različite instalacijske sredine.
Niski gubitak signala
Gubitak u srednjem i visokofrekventnom prijenosu signala je mali, čineći ga pogodnim za prijenos na duže relacije.
Snažna sposobnost protiv interferencije
Vanjski dirigent (zaštitni sloj) može učinkovito blokirati elektromagnetske smetnje (EMI) i radiofrekvencijsku smetnje (RFI).
Konkurentna cijena
Niski troškovi proizvodnje i implementacije, odličan omjer performansi
Vrste koaksijalnih kablova
Impedancijom
· 50ω Koaksijalni kabel: Uglavnom se koristi u RF komunikaciji, radarskoj, bežičnoj mreži, baznoj stanici i drugi scenariji (kao što su LMR serija, RG-8, RG-58).
· 75ω koaksijalni kabel: Pogodno za TV signale, kablovsku televiziju (CATV), video nadzor itd. (Kao što je RG-6, RG-59).
· Ostale posebne impedancije: poput 93ω (poput RG-62A / U za određeni prijenos podataka).
Po strukturi i performansama
· RG serija kabl: Tradicionalne vrste opće namjene, poput RG-6 (niski gubitak, obično korištena kablovska televizija), RG-11 (deblji, prenos na duge stase), RG-59 (tanji video zapis).
· LMR serijski kabel: Vrste visokih performansi i niskih gubitaka, kao što su LMR-400 (srednja i dugim raspona RF komunikacija), LMR-600 (dugoročne aplikacije velike snage).
· Oklopni kabel: Vanjski sloj je oklopljen metalom, otporan je na mehanička oštećenja, pogodna za oštre okruženja poput vani i podzemlja.
Po nanosu
· Komunikacijski kablovi: Za bazne stanice, TOC-ACT RF LINKS (npr. LMR-400, RG-8).
· Emitovanje kablova: kabl, satelitski prijenos (npr. RG-6, RG-11).
· Industrijski / testni kablovi: Visoka i niska temperaturna otpornost, mala intermodulacija za vazduhoplovstvo, medicinsku opremu (npr. RG401, Lab-Flex® S serija).
FAQ
P: Koje su specifične primjene koaksijalnih kablova u komunikacijskim mrežama?
A:
1. Kablovska televizija (CATV): Tradicionalne koaksijalne kablovske mreže ostaju glavno sredstvo za prijenos kablovskog signala za kućni i komercijalni kabel, podržavajući visoke rezolucije, 4K / 8K video.
2. Širokopojasni pristup (DocSIS tehnologija): pruža last-milju širokopojasni pristup za kuće i poduzeća putem hibridnih vlakana koaksijalnih mreža (HFC).
3. 5 G bazne stanice RF veza: Koristi se za prijenos signala između baznih stanica antene i radiofrekvencijskih jedinica (RRUS), posebno u frekvencijskom opsegu sub-6GHz.
P: Koja je razlika između optičkog kabla i koaksijalnog kabla?
A:
1. Optička kablovska vlakna koriste lagani impulse za prenošenje podataka (svjetlosni signali) sa ukupnim odraz u staklenim / plastičnim vlaknima.
Koaksijalni kablovi prenose električne signale putem elektromagnetskog polja središnjeg vodiča i vanjskog štita.
2. Opremljena opseg optičkih kabela je ultra visoka, do nivoa Tbps, a udaljenost prijenosa može dostići 100 kilometara bez releja.
Koaksijalni širine kablova obično <10 Gbps i udaljenosti prijenosa su umjerene, obično <500 metara.
3. Optički kabl se uglavnom koristi u baznim mrežama (kao što su međusobna povezanost bazne stanice), podatkovni centri, komunikacija na duže relacije (optički kablovi za podmornice) i video zapise visoke rezolucije.
Koaksijalni kablovi se uglavnom koriste u kućnoj širokopojasnoj mreži (DocSIS tehnologiju), kablovsku televiziju (CATV), sigurnosni nadzor i radio-frekvencijski prijenos u kratkom roku (kao što su satelitski signali).
4. Početni trošak raspoređivanja kabla optičkog vlakana je visok, zahtijevajući fotoelektričnu pretvornu opremu, ali dugoročni trošak održavanja je nizak.
Koaksijalni kablovi su jednostavni i jeftini za instaliranje, ali zahtijevaju redovno održavanje štita i konektora kako bi se spriječilo oksidaciju.
P: Koji faktori utiču na cijenu koaksijalnog kabla?
A:
1. Glavne sirovine koaksijalnih kablova uključuju metalne vodiče kao što su bakar i aluminijum, kao i izolacijski materijali poput plastike. Fluktuacije u bakrenim i aluminijskim cijenama izravno će utjecati na troškove kablova, obično su bakreni provodnici skuplji od aluminijskih vodiča, a bakar bez kisika je skuplji od običnog bakra. Raznolikost izolacije i materijala za obnavljanje također utječe na cijenu, poput porijeklo-povezanog polietilena (XLPE), što je skuplje od redovnog PVC-a.
2. Veći presjek provodnika kabla i veći je nazivni napon, veća cijena. Cijena koaksijalnih kablova s različitim impedancijama varira, poput 50ω obično se koristi za RF komunikaciju i 75ω za prijenos TV signala može biti različit. Pored toga, koaksijalni kablovi za posebne svrhe, poput koaksijalnih kablova koji se koriste u superprovodnom kvantnom računarstvu, mnogo su skuplji od običnih koaksijalnih kablova, jer trebaju ispunjavati posebne zahtjeve kao što su kompatibilnost sa niskim temperaturama i stabilnost s niskim temperaturama i visoke frekvencijske stabilnosti.
3. Vrsta ili posebne vrste koaksijalnih kablova, poput polukrug koaksijalnih kablova, oklopnih kablova itd., Zahtijevaju napredniju proizvodnu opremu, veće razine procesa i strože kontrole kvalitete, visokih troškova proizvodnje, i odgovarajuće troškove proizvodnje i odgovarajuće troškove proizvodnje.
