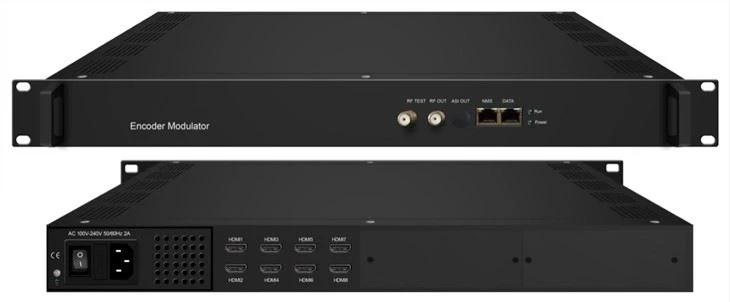

DVB-C / T modulator kodera

SFT3528S Encoder Modulator: podržava 8/16/24 HDMI ulaza, DVB-C ili DVB-T RF izlaz

Pošaljite upit

Preuzimanje datoteka

Uvod u proizvod

DVB-C / T modulator kodera

Prikaz proizvoda

SFT3528S je profesionalni uređaj za visoku integraciju koji uključuje kodiranje, multipleksiranje i modulaciju u jednoj kutiji. Podržava 8 HDMI ulaza i DVB-C / T RF izlaz sa 4 susjedna nosača i 4 MPTS izlaza kao ogledalo od 4 nosača modulacije putem DATA (GE) porta.

Ovaj uređaj s punom funkcijom čini ga idealnim za mali CATV sistem glave i pametan je izbor za hotelski TV sistem, zabavni sistem u sportskom baru, bolnici, apartmanu ...

Karakteristike

·Podrška LOGO, OSD i umetanje QR koda za svaki lokalni kanal (Podržani jezik: 中文, engleski, العربية, ไทย, हिन्दी, ruski, اردو, za više jezika, obratite nam se…)

· 8 HDMI ulaza, MPEG-4 AVC / H.264 Video kodiranje

· MPEG1 Layer II, LC-AAC ， HE-AAC format kodiranja zvuka i AC3 prolaz ipodržavaju podešavanje pojačanja zvuka

· 4 grupe multipleksiranja / moduliranja izlaznih kanala

· 4 DVB-C ili DVB-T RF izlaza

· Podrška 4MPTSIPizlaz preko UDP i RTP / RTSP

· Podržati PIDremapping / PSI / SI uređivanje i umetanje

· Kontrolišite upravljanje mrežom i lako ažuriranje putem weba

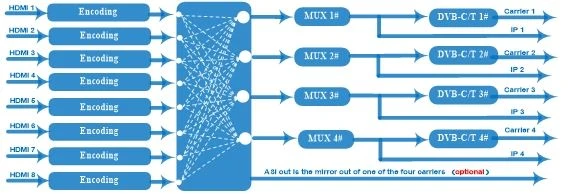

Tabela principa

Principle Chart

Specifikacije

Ulaz	8HDMI ulazi
Video	Kodiranje	MPEG-4 AVC / H.264
	Rezolucija	Uloženo		1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
		Out-put		1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
	Bit-rate	1Mbps ~13Mbps za svaki kanal
	Kontrola brzine	CBR / VBR
Audio	Kodiranje	MPEG-1 sloj2, LC-AAC, HE-AAC i AC3 prolaze
	Stopa uzorkovanja	48KHz
	Rezolucija	24-bitni
	Pojačanje zvuka	0-255 Podesiva
	MPEG-1 brzina prijenosa bita 2 nivoa	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	LC-AAC brzina prijenosa	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Brzina prijenosa HE-AAC	48/56/64/80/96/112/128 kbps
Multipleksiranje	Maksimalni PID Ponovno mapiranje	180 ulaza po kanalu
	Funkcija	PID ponovno mapiranje (automatski ili ručno)
		Automatski generiši PSI / SI tablicu
Modulacija	DVB-C	RF izlaz			4RF DVB-Cvan (4 kombinirani izlaz nosača)
		Standard			EN300 429 / ITU-T J.83A / B
		MER			≥40db
		RF frekvencija			50~960MHz, korak od 1KHz
		RF izlazni nivo			-25~ -1dBm (82~105dbµV), 0,1dBm
		Symbol Rate			5.0Msps ~ 7.0Msps, koračno 1ksps
					J.83A	J.83B
		Sazvežđe			16/32/64/128 / 256QAM	64/256 QAM
		Širina pojasa			8M	6M
	DVB-T	Standard			EN300744
		FFT način rada			2K,
		Širina pojasa			6M, 7M, 8M
		Sazvežđe			QPSK, 16QAM, 64QAM
		Interval čuvara			1/4, 1/8, 1/16, 1/32
		FEC			1/2, 2/3, 3/4, 5/6, 7/8
		MER			≥42 dB
		RF frekvencija			50~960MHz, korak od 1KHz
		RF izlaz			4* RF COFDM DVB-T izlaz (4 kombinirani izlaz nosača)
		RF izlazni nivo			-28~ -3 dBm (77 ~ 97 dbµV), korak od 0,1 db
Izlaz strima	RF izlaz (tip Fsučelje)
	4IPMPTSoutputpreko UDP / RTP/ RTSP, 1*1000M Baza-TEthernet sučelje
Funkcija sistema	Nupravljanje mrežom (WEB)
	Kineski i engleski jezik
	Nadogradnja Ethernet softvera
Razno	Dimenzija (Š × D × V)		482mm ×328mm × 44 mm
	Životna sredina		0~45℃(rad)；-20~80℃（Skladištenje）
	Zahtjevi za napajanjem		AC 110V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
