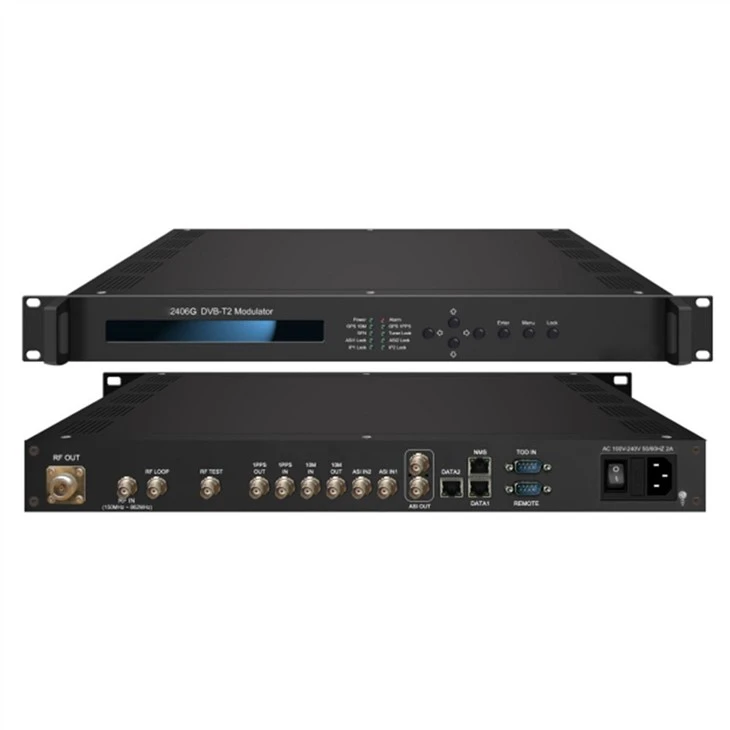

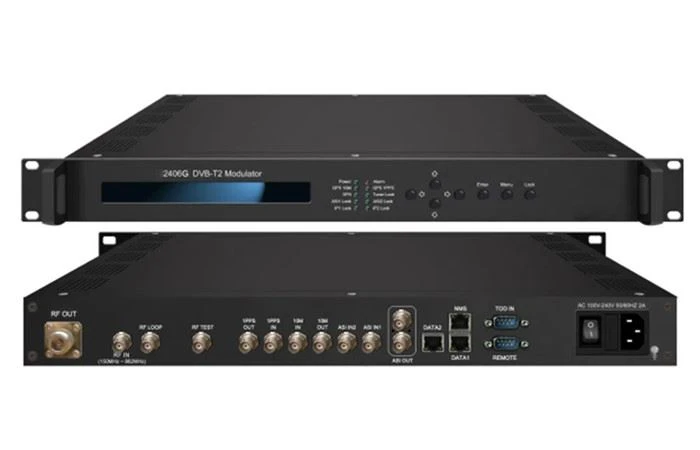

Digitalni DVB-T2 modulator
Digitalni DVB-T2 modulator
SFT2406G DVB-T/T2 modulator je naš novi proizvod razvijen u skladu sa DVB-T/T2 standardom. Sa svojom naprednom modulirajućom tehnologijom, ovaj modulator može efikasno iskoristiti resurse zemaljskog spektra i omogućiti pouzdane signale za fiksne, mobilne i prijenosne uređaje. U poređenju sa DVB-T, kapacitet kanala je povećan za 30 procenata ispod praga sličnog odnosa nosioca i šuma (CNR). Štaviše, ovaj uređaj se može nadograđivati i kontrolisati putem mrežnog sistema, što mu omogućava široku primenu u postavljanju digitalne radiodifuzne mreže i pruža dobre signale za naučnu laboratoriju i DVB-T/T2 STB.
Karakteristika digitalnog DVB-T2 modulatora
* Potpuno usklađen sa EN302 755 i EN300 744 standardom
* 2 ASI ulazna porta
* 2 IP ulaza preko UDP protokola
* 10MHz ulaz/izlaz, 1PPS ulaz/izlaz
* DVB-T/T2 RF izlaz u jednom uređaju
* Podržava jedan PLP
* Podržava MISO i SISO
* Podržava MFN mrežni način rada
* Podržava nelinearnu digitalnu pred-distorziju (DPD)
* Kristalni oscilator konstantne temperature, stabilnost do 0.1ppm
* Podržava PID bypass i pass-through (opcija)
* Rad sa tastaturom i LCD ekranom
* Sistem upravljanja web mrežom
SpecifikacijaDigitalni DVB-T2 modulator
Input | TS ulaz preko 2 ASI i 2 IP porta (UDP) | ||
| 10MHz referentni takt ulaz i loop out, BNC interfejs | |||
| 1PPS ulaz i izlaz, BNC interfejs | |||
Multiplexing (oopcija) | Maksimalni PIDRemapiranje | 128 ulaza po kanalu | |
Funkcija | PID remapiranje (automatski ili ručno) | ||
| Precizno PCR podešavanje | |||
| Automatski generirajte PSI/SI tablicu | |||
Modulacija | DVB-T2 | Standard | EN{0}} |
| Mode | Mod A: single-PLP; | ||
| PLPConstellation | QPSK,16QAM, 64QAM, 256QAM(normalno ili rotirano) | ||
| L1 PostConstelations | BPSK, QPSK, 16QAM, 64QAM | ||
| FEC Length | Kratko (16K), normalno (64K) | ||
| FEC stopa | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 | ||
| Pilot Pattern | PP{0}} PP8 | ||
| Guard Interval | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 | ||
| FFT mod | 1k, 2k, 4k 8k, 16k, 32k (normalno ili produženo) | ||
| Bandwidth | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Net Mode | MFN | ||
| DVB-T | Standard | EN{0}} | |
| FFT | 2K, 8K | ||
| Bandwidth | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Constellation | QPSK, 16QAM, 64QAM | ||
| Zaštitni interval | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Net Mode | MFN | ||
| RF Out | Konektor | N Tip, 50ΩImpedansa | |
| RF opseg | 150~999Mhz, 1hz stepping | ||
| Izlazni nivoATT | {{0}}~ plus 5 dBm, korak od 0,1 db | ||
| MER | >43db | ||
| RameNivo | >56dB | ||
| Sistem | LCD ekran, tastatura i web Upravljanje mrežom | ||
| Podrška nadogradnji softvera putem mreže | |||
| Generale | Demission(W*L*H) | 482mm×410mm×44mm | |
| Temperatura | 0~45stepen(operacija),-20~80stepen(skladištenje) | ||
| Napajanje | AC 220V±10% ,50/60Hz | ||

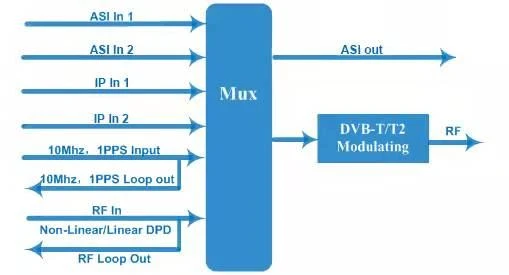

Dijagram principaDigitalni DVB-T2 modulator

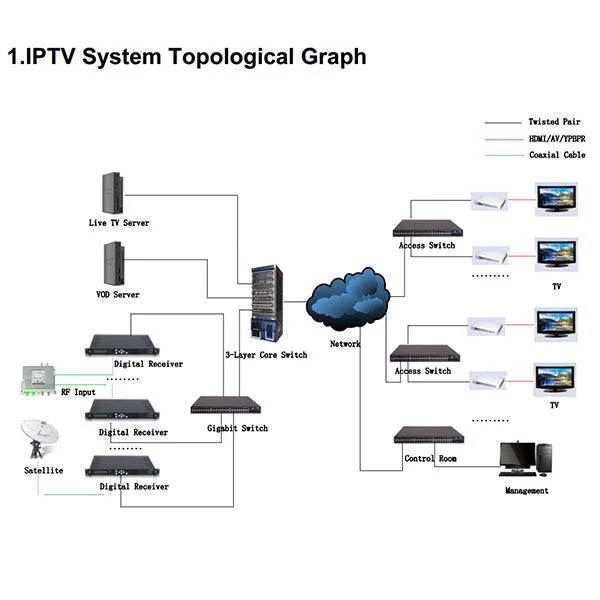

IPTV rješenje
