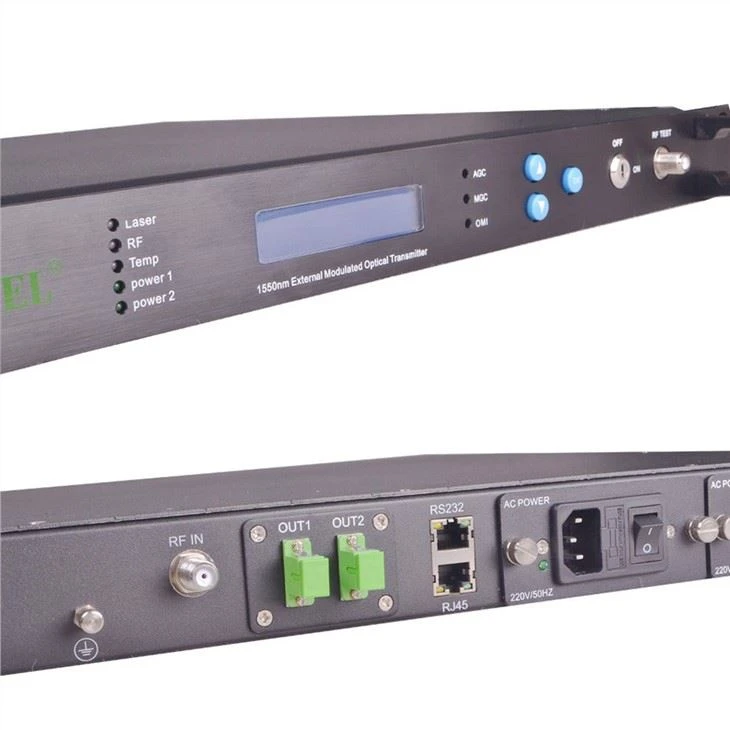

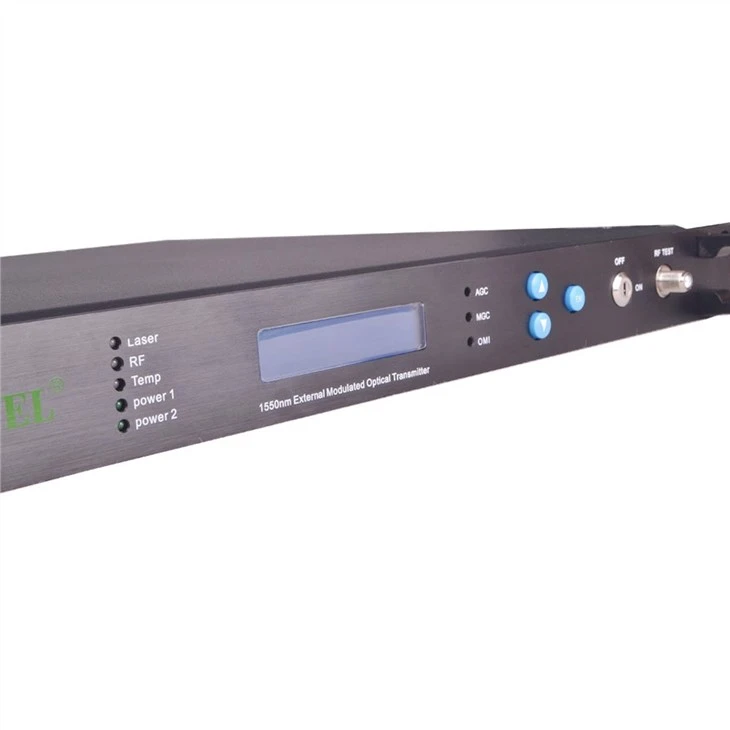

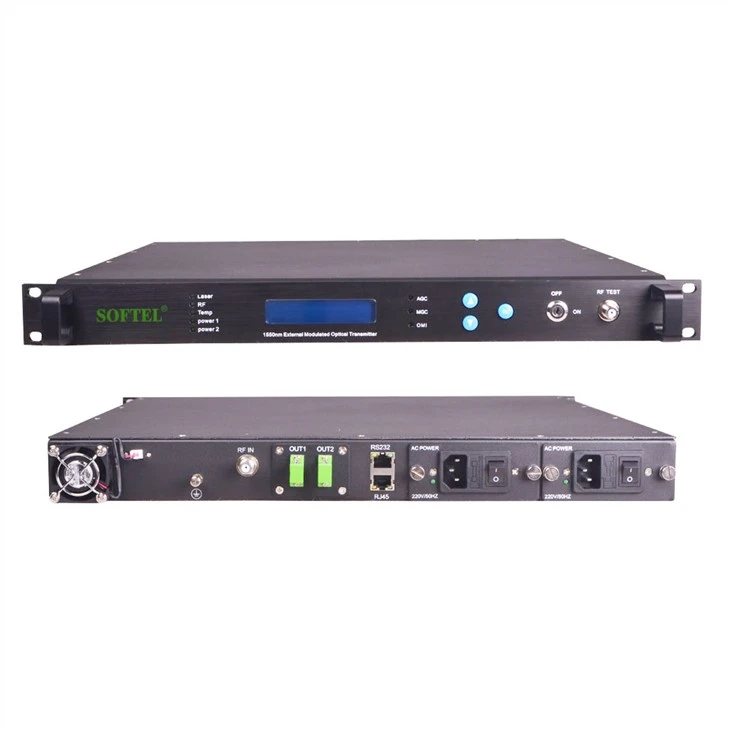

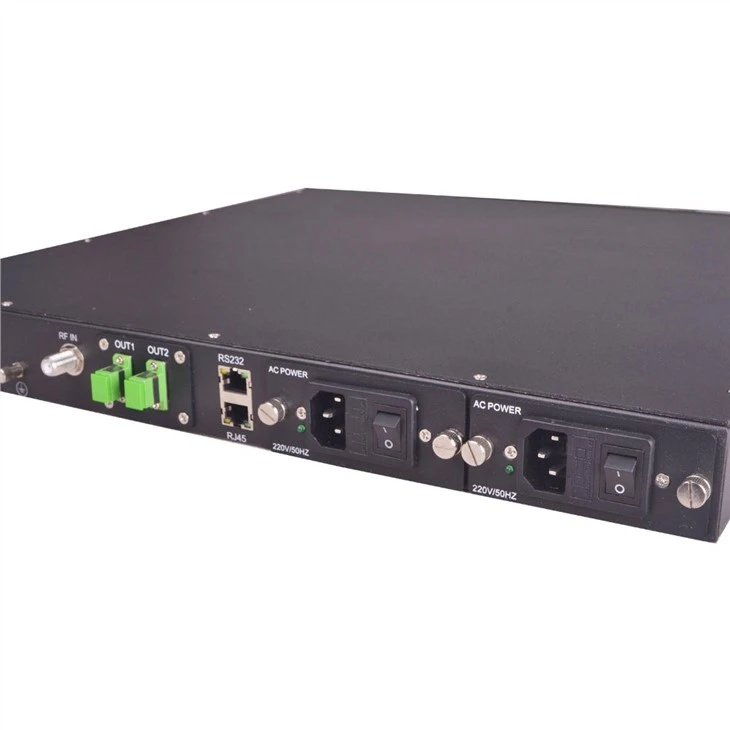

1550 Spoljni predajnik
Sažetak
1550 Vanjski predajnik koristi vanjski modulator LiNbO3 visoke linearnosti za moduliranje signala. Eliminiše Chirp efekt 1550nm lasera za direktnu modulaciju. Zahvaljujući usvajanju sistemski kontrolisane upravljačke tehnologije& Koristeći ključne dijelove vrhunskog razreda, indeks performansi mašine u potpunosti postiže standard istih naprednih proizvoda u svijetu.
Optički odašiljač
Parametar za 1 izlaz
Performanse | Indeks | Dopuna | |||
Optic svojstvo | Radna talasna dužina | (nm) | 1540~1563 | ||
| ITU-TG.692 | |||||
| Raspon podesivih talasnih dužina | (nm) | ± 1.6 (± 200 GHz) | |||
| Način podešavanja talasne dužine | ± 0,05 nm korak | ||||
| Linijska širina | (MHz) | ≤1 | FWHM (Δλ) | ||
| Omjer supresije bočnog načina rada | (dB) | ≥45 | SMSR | ||
| Ekvivalentni intenzitet buke | (dB / Hz) | ≤-160 | RIN (20 ~ 1000MHz) | ||
| Izlazna snaga | (dBm) | 1×5 | Neobavezno 1 × 3, 1 × 6, 1 × 7 | ||
| Povratni gubitak | (dB) | ≥55 | |||
| konektor za optička vlakna | SC / APC | Fakultativno FC / APC, LC / APC | |||
RF svojstvo | Radna širina pojasa | (MHz) | 47-862 | 47 ~ 1000, 47 ~ 1080 izborno | |
| Ulazni nivo | (dBmV) | 18~28 | AGC | ||
| Ravnost | (dB) | ≤±0.75 | 45 ~ 862 MHz | ||
| ≤±1.5 | 862 ~ 1000MHz (opciono) | ||||
| Povratni gubitak | (dB) | GG gt; 16 | |||
| Ulazna impedancija | (Ω) | 75 | |||
| RF port | Žena | ||||
Veza svojstvo | Prenos kanala | PAL-D / 60CHPAL-D / 99CH | |||
| CNR1 | (dB) | ≥52 | ≥50.5 | Nazad natrag | |
| CNR2 | (dB) | ≥50.5 | ≥49 | Optičko vlakno 50Km, primanje 0dBm | |
| CTB | (dB) | ≤-65 | ≤-65 | ||
| OCD | (dB) | ≤-65 | ≤-65 | ||
| SBS suzdržavaju | (dBm) | 13 | |||
| Opšta karakteristika | SNMP sučelje za upravljanje mrežama | RJ45 | |||
| Komunikacijsko sučelje | RS232 | ||||
| Napajanje strujom | (VAC) | 90~265 | 50 / 60Hz | ||
| (VDC) | -48 | 30~72 | |||
| Potrošnja energije | (W) | ≤50 | Jedno napajanje radi | ||
| Temp. | (°C) | 0~50 | Temp. kontrola automatski | ||
| Temp. | (°C) | -40~85 | |||
| Radna relativna vlaga | (%) | 5~95 | |||
| Veličina | (GG quot;) | 19×14.5×1.75 (W)x(D)x(H) | |||
Parametar za 2 izlaza
Performanse | Indeks | |
| Talasna dužina ADJ. Domet | (nm) | ± 1.6 (± 200 GHz) |
| Talasna dužina ADJ. Režim | ± 0,05 nm korak | |
| Omjer supresije bočnog načina rada | (dB) | ≥45 |
| Ekvivalentni intenzitet buke | (dB / Hz) | ≤-160 |
| Ulazni nivo | (dBmV) | 18~28 |
| Ulazna impedancija | (Ω) | 75 |
| RF konektor | Žena | |
| SNMP NM interfejs | RJ45 | |
| Komunikacijsko sučelje | RS232 | |
| Linijska širina | (MHz) | Tip=0,65 |
| Izlazna snaga | (dBm) | 2 * 3,2 * 5, 2 * 6, 2 * 7, 2 * 9, 2 * 10, 2 * 11 opcionalno |
| Povratni gubitak | (dB) | ≥50 |
