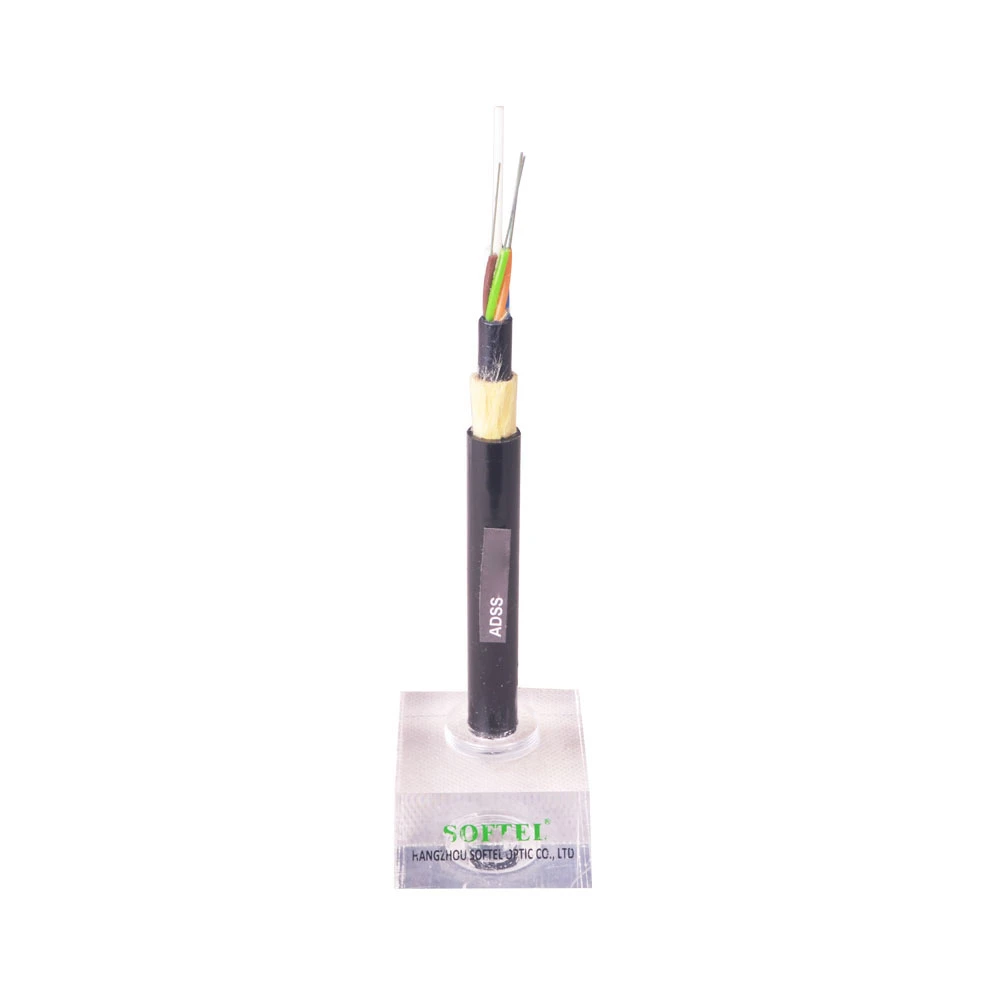

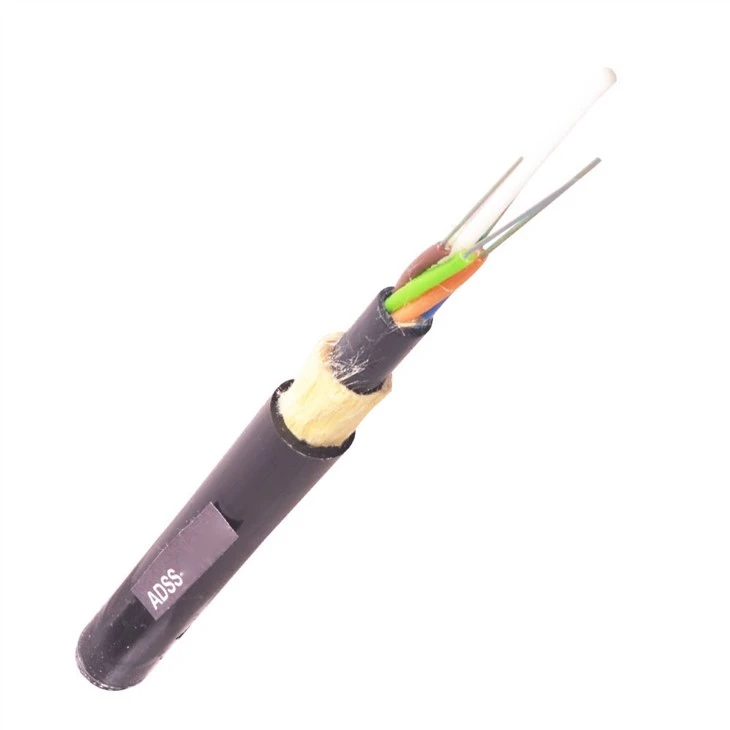

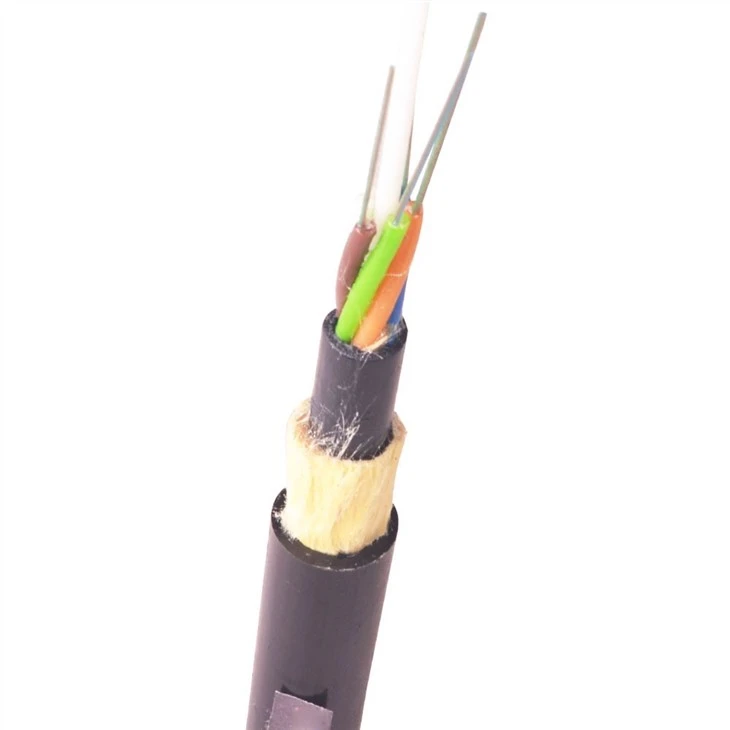

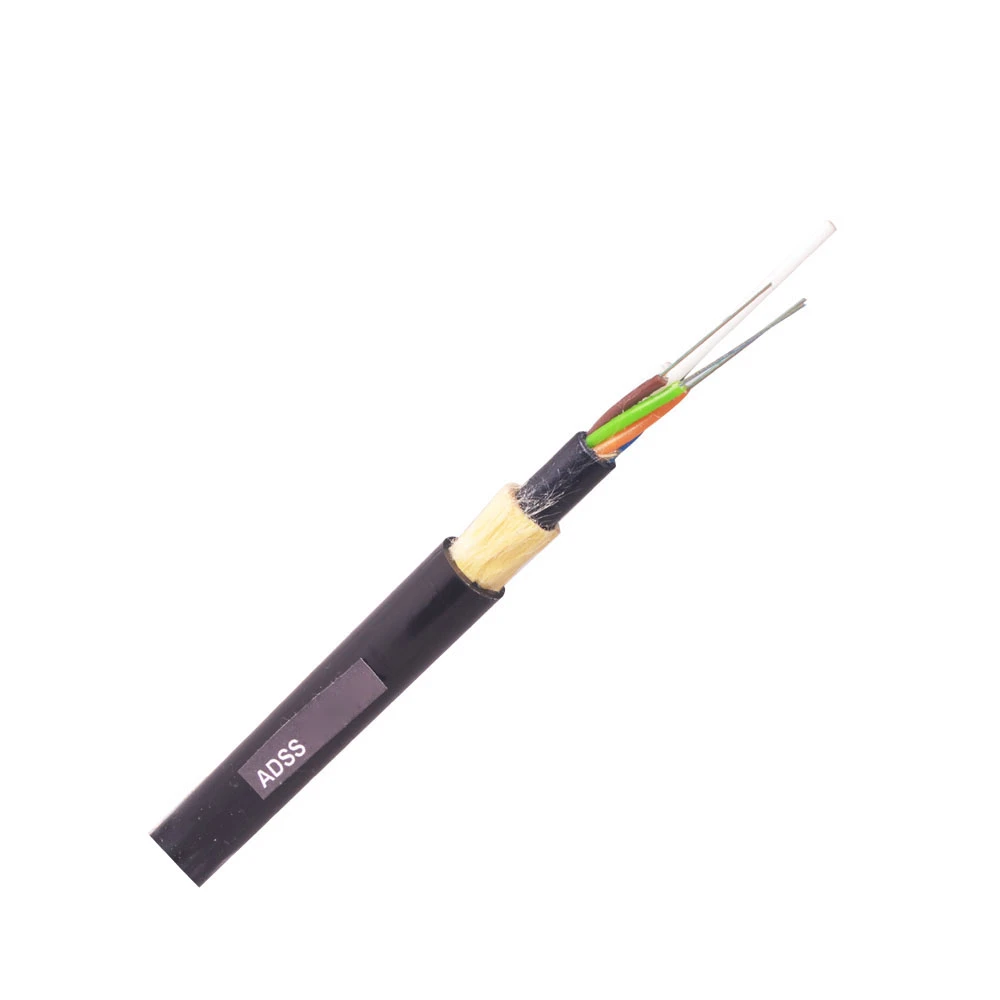

Vanjski antenski optički kabel ADSS
Vanjski zračni optički kabel ADSS
ADSS je alternativa OPGW-u i OPAC-u sa nižim troškovima instalacije. Kablovi su dizajnirani da budu dovoljno čvrsti da omoguće ugradnju dužina do 700 metara između potpornih tornjeva. ADSS kabel je dizajniran da bude lagan i malog promjera kako bi smanjio opterećenje na konstrukcijama tornja zbog težine kabla, vjetra i leda.
Struktura kabela iparametar
SN | Predmet | Jedinica | Vrijednost | |||
1 | Br. Vlakana | count | 4~24 | 36/48/72 | 96 | 128/144 |
2 | Broj vlakana po cijevi | count | 4 | 12 | 12 | 12 |
3 | Broj elemenata | count | 6 | 6 | 8 | 12 |
4 | Debljina vanjskog plašta | mm | 1.7 | 1.7 | 1.7 | 1.7 |
5 | Prečnik kabla（±5%） | mm | 10.8 | 11.4 | 13.0 | 16.3 |
6 | Težina kabla（±10%） | kg / km | 83 | 90 | 128 | 199 |
7 | Najveća dozvoljena napetost | N | 2700 | |||
8 | Kratkoročna simpatija | N / 100mm | 1000 | |||
9 | Raspon | m | 100 | |||
10 | Brzina vjetra | Km / h | ≤35 | |||
11 | Debljina leda | mm | 0 | |||
Napomena: Mehaničke veličine su nominalne vrijednosti.
Karakteristika optičkogKabel
Min. radijus savijanja zainstalacija
Statički: 10 x promjer kabla Dynamic: 20 x kabelpromjer
2.2Raspon temperature primjeneOperacija: -40℃ ~ +60℃ Instalacija: -10℃ ~ +60℃ Skladištenje / transport: -40℃~ +60℃
Glavno mehaničko&pojačalo; ekološke performansetest
Predmet | Metoda ispitivanja | Uslov prihvatanja |
Vlačna čvrstoća IEC 60794-1-2-E1 | -Opterećenje:Maksimalno dozvoljenotenzija -Dužina kabla: oko50m -Vrijeme učitavanja:1min | -Soj vlakana£0.33% -Nema pucanja vlakana i plaštašteta. |
Test drobljenja IEC 60794-1-2-E3 | -Opterećenje: Kratkoročnoslomiti -Vrijeme učitavanja:1min | -Promjena gubitka£0.1dB@1550nm -Nema pucanja vlakana i plaštašteta. |
