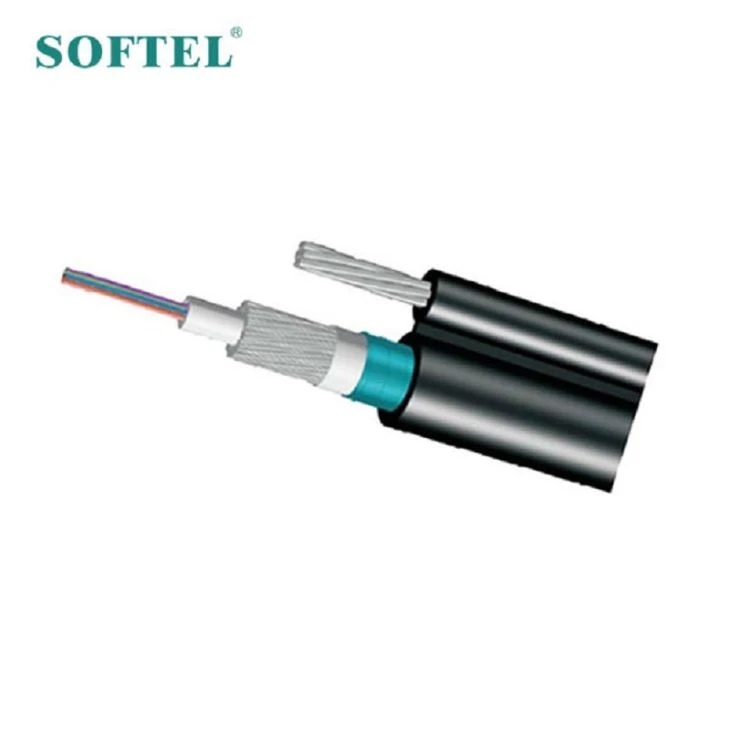

4 jezgra optičkog kabela

Čelična traka-PE omotač; Mali prečnik kabla, lagana težina kabla, samonosiva, jednostavna za ugradnju

Pošaljite upit

Uvod u proizvod

2,6,8,12,24,4 Core Fiber Optic Cable

GTXTC8S

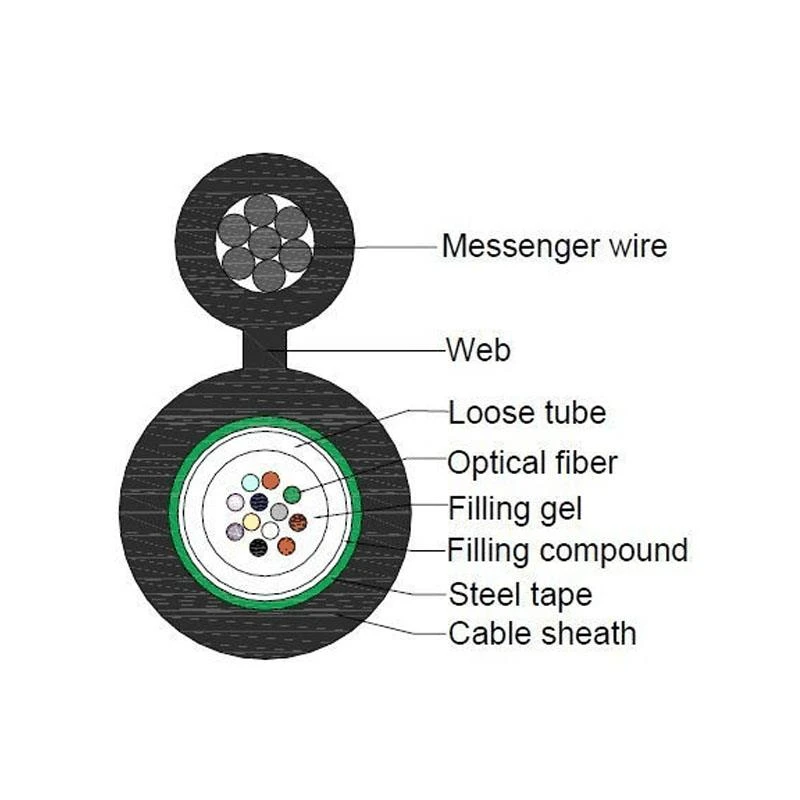

Vlakna, 250um, su smještena u labavu cijev izrađenu od visokog modula. Epruvete su napunjene vodonepropusnim sastojkom za punjenje. Dvije strane PSP postavljene su uzdužno preko vanjske labave cijevi. Čelične žice i labave cijevi ispunjene vodonepropusnim spojem kako bi se osiguralo kompaktno i uzdužno blokiranje vode, ovaj dio kabela zajedno s napetim žicama jer je nosivi dio upotpunjen polietilenskim (PE) omotačem kako bi bio na slici 8 strukture.

Glavna aplikacija

1.Međunarodna komunikacija, seoski telefon, lokalna stanica

2.CATV

3.Mrežni sistem prenosa računara

4. Posebno se primjenjuje kod složenih zračnih linija i nehrđajućeg čeličnog ovjesa.

Parametri

Optičke karakteristike (2,6,8,12,24,4 optički kabel s optičkim vlaknima)
		G.652	G.655	50/125 um	62,5 / 125 um
Prigušenje (+20 ° c)	@ 850 nm			≤3 dB / km	≤3 dB / km
	@ 1300 nm			≤1 dB / km	≤1 dB / km
	@ 1310 nm	≤0,36 dB / km	≤0,40 dB / km
	@ 1550 nm	≤0,22dB / km	≤0,23 B / km
Širina pojasa (klasa A)	@ 850 nm			≥500 Mhz · km	≥200 Mhz · km
Širina pojasa (klasa A)	@ 1300 nm			≥1000 Mhz · km	≥600 Mhz · km
Otvor blende				0.200 ± 0.015NA	0,275 ± 0,015 NA
Talasni presjek kabela λ cc		≤1260 nm	≤1480 nm

Tehnički parametri
Kabelska vrsta	GTXTC8S	GTXTC8S
Fibercount	2~12	14~24
Prečnik kabla (mm)	7.65*14.5	8.2*15.1
Težina kabla (kg / km)	118	129
Specifikacije nosivih žica	.01.0mm * 7 žica s navojem
Prečnik veze	Visina * širina 3,0 * 2,5 mm
Vučna čvrstoća dugo / kratkoročno (N)	1000/2500	600/1500
Otpor na lomljenje dugoročno / kratkotrajno (N / 100mm)	300/1000	300/1000
Radijus savijanja dugo / kratkotrajno (N / 100 mm)	80/160	90/180
Skladištenje / radna temperatura	-40 ° C do -70 ° c
