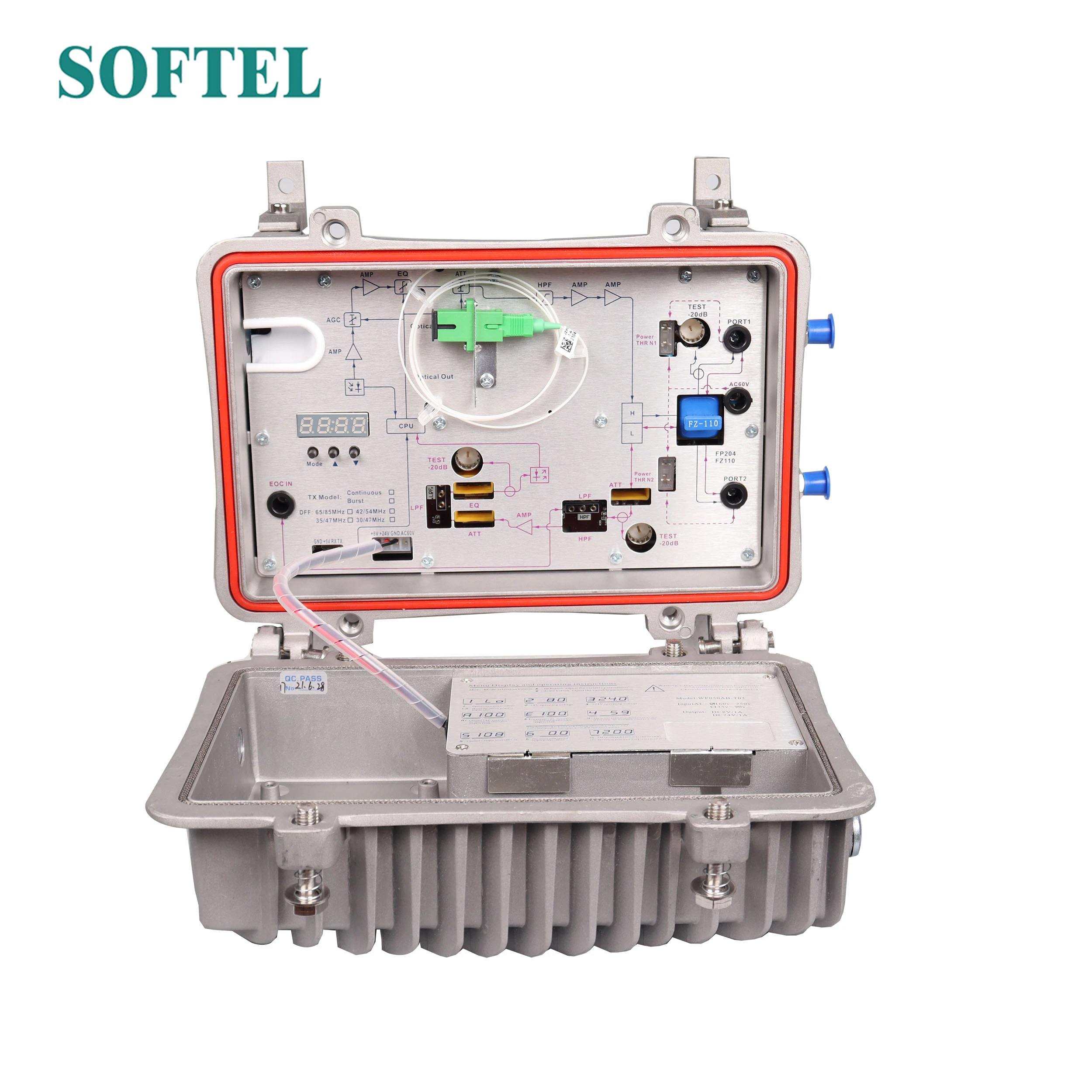

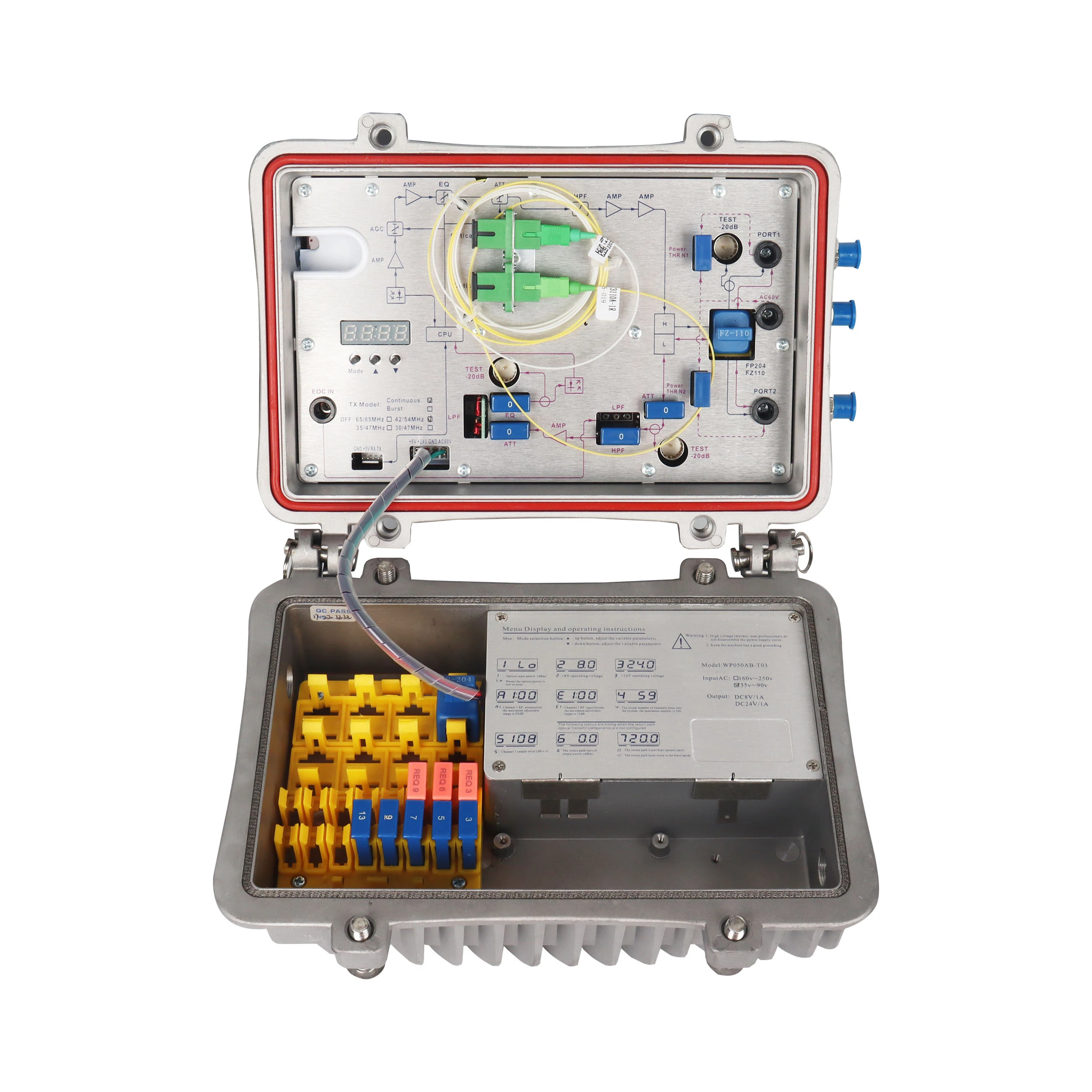

Uobičajeno rješavanje problema optičkih prijemnika
Kvarovi optičkog prijemnika mogu se grubo podijeliti u tri kategorije: jedna je kvar napajanja, druga je kvar optičkog kabla, a treća je kvar optičke opreme. Ova tri dijela su međusobno povezana u cjelokupni optički prijenosni sistem. Bez obzira koji dio pokvari, to će uzrokovati da optička stanica nema signal, ili ponekad nema signala, a signal je vrlo slab. Slijedi analiza i tretman nekih uobičajenih grešaka;

Greška 1: Korisnici ispod optičke stanice ponekad prijavljuju signale koji ponekad ne postoje.
Analiza i obrada; prvo provjerite stanje napajanja, provjerite tačku napajanja od 220V do 60V napajanja i napajanje optičkog prijemnika. Svi konektori u ovom dijelu linije moraju se pažljivo provjeriti. Kada konektor ima blagi slab kontakt, može se dogoditi da paljenje proizvodi sloj kisika, povećava otpor kontakta, a zatim uzrokuje da optički prijemnik radi povremeno. U ovom trenutku, čak i ako signal radi, kvalitet je vrlo loš. Drugo, provjerite uzemljenje optičke stanice. Ako nema uzemljenja ili je uzemljenje loše, ili je preblizu izloženoj žici, nakon dužeg perioda akumulacije, na čeličnoj niti će se akumulirati jak statički elektricitet, što će također uzrokovati kvar signala u optičkoj stanici. Tu i tamo.
Kvar 2: Napajanje optičke stanice je normalno, ali je izlazni signal vrlo nizak ili ga nema.
Analiza i obrada; kada naiđete na ovu situaciju, prvo pitajte o stanju signala drugih optičkih stanica koje prenosi front-end optički predajnik. Ako je signal drugih optičkih stanica također jako slab ili ga nema, provjerite predajnik u kompjuterskoj sobi i radni status front-end opreme, ako je front-end oprema normalna potrebno je pregledati trasu optičkog kabla od tačke grananja optičke stanice do prednjeg kraja da vidite da li je oštećen izvana. Ako je okruženje za provođenje optičkog kabla vrlo komplikovano, ili je položen podzemni cjevovod, ne može se vizualno pregledati, a za procjenu je potrebno koristiti instrumente za ispitivanje. Na primjer; koristite funkciju detekcije tačke prekida OTDR-a da pronađete stvarnu poziciju tačke prekida i rešite problem.
Greška 3, optička stanica ima izlaz, ali je signal slab.
Analiza i obrada; detekciju od prednjeg kraja do optičke stanice, prema grafikonu nakon OTDR detekcije, pronađite stvarni položaj optičkog kabla sa velikim prigušenjem na grafikonu i proverite da li postoji prečnik prstena obližnjeg optičkog kabla uzrokovan linijom kada su udareni ili zakačeni postaju manji, a čak je i optički kabl uvrnut. Ovaj kvar općenito treba samo da vrati optički kabel u prvobitno stanje, a signal se može vratiti u normalu.
Greška 4, optički prijemnik nema RF izlaz.
Analiza i obrada; Nakon provjere optičkih dlaka, usmjeravanja i napojnih vodova jesu li normalni, potrebno je provjeriti i sam optički prijemnik. Prije svega, uključite optički prijemnik da vidite ima li prodiranja vode i mirisa paljevine. Jer, kada optički prijemnik uđe ili infiltrira vodu, kako se temperatura unutar i izvan stroja mijenja, male kapljice vode će se formirati unutar stroja, što može lako uzrokovati kratki spoj na ploči i uzrokovati iskre. U ovom trenutku će se javljati povremeni signali, a nakon nekog vremena elektronske komponente će pregorjeti, a signala uopće neće biti. Zatim provjerite snagu optičkog prijema i situaciju fotoelektrične konverzije. Optički prijemnik serije TR ima indikator alarma za gubitak optičkog ulaznog signala. Kada je svjetlo uključeno, to znači da je ulazna snaga niža od -6.5dBm. Koristite multimetar za testiranje vrijednosti ulazne snage optičkog ulaznog signala na 5V/mW. Zatim provjerite napajanje u optičkom prijemniku. Ponekad optički modul za prijem radi normalno, ali modul za pojačavanje električnog signala ne radi, jer je DC linija koja napaja modul za pojačavanje neispravna. Ova vrsta kvara je često uzrokovana DC spojem između gornjeg i donjeg dijela koji je prignječen kada je kućište pričvršćeno, ili zavrtnji kućišta nisu zategnuti, a voda ulazi i dolazi do kratkog spoja i izgaranja strujnog kola.
Greška 5, izlazni nivo optičkog prijemnika je nizak.
Analiza i obrada; tri situacije se mogu pojaviti kada je izlazni nivo optičkog prijemnika nizak;
[1] I visoki i donji signali su loši. Glavni razlozi za ovu vrstu neuspjeha su; 1. Loš kontakt ili prljavština APC glave sa optičkim vlaknima; 2. Otpor potenciometra za podešavanje pojačanja ili umetka postaje veći ili kvalitet nije dobar; 3. Performanse modula pojačala se pogoršavaju.
[2] High-end signal je normalan, a low-end signal je loš. Glavni razlog za ovu pojavu je loš kontakt uzrokovan oksidacijom i korozijom izlaznog porta, pojačanja i priključka za podešavanje balansa. I zbog otvorenog kruga uređaja za izjednačavanje.
[3] Niski signal je normalan, a high-end signal je loš. Glavni razlozi su: performanse modula pojačala su loše, Q vrijednost uređaja s visokofrekventnim magnetnim jezgrom opada, a unutrašnje komponente optičke mašine su pod utjecajem vlage. Nepropusnost poljskog optičkog prijemnika treba često provjeravati kako bi se spriječio prodor kišnice.
Greška 6, izlazni signal optičkog prijemnika proizvodi međusobnu modulaciju i moire smetnje.
Analiza i obrada; razlog je taj što je interno pojačanje previsoko, izlazni nivo je preopterećen, kondenzator za razdvajanje je otvoren ili neispravan, a zaštita je loša. To se može učiniti zamjenom balansnog umetka i kondenzatora za razdvajanje. Ako je neispravan, potrebno je zamijeniti modul pojačala.
Greška 7, izlazni nivo optičkog prijemnika je nestabilan.
Analiza i liječenje: Većina uzroka ove vrste kvara su labavi dodaci i loš kontakt. Spojevi za lemljenje nekih srodnih komponenti su slabi, nelemljeni, blok regulatora napona, modul pojačala, utikač pojačanja i srodne komponente otpor-kapacitivnost imaju slabe performanse, nestabilan rad, itd., uzrokujući fluktuaciju izlaznog signala.

Greška 8: Nakon što je optički prijemnik udario grom, izlazni nivo je nizak.
Analiza i obrada; kada vanjsku liniju pogodi grom, to obično uzrokuje oštećenje napajanja optičkog prijemnika. Delovi koji se lako oštećuju su gromobran, transformator, filter kondenzator, blok regulatora napona i druge komponente. Greška koja uzrokuje nizak nivo izlaza je blokada signalnog kanala ili kratki spoj. Provjerite izlazni nivo modula fotoelektrične konverzije BGE887BO. Kada je ulazna optička snaga -1dB (1310nm), nivo bi trebao biti oko 70dB. Nakon izjednačavanja i prigušenja, ulazni modul za pojačavanje snage BGY785A, nivo izlaznog pina modula za pojačavanje je 98dB, spojen na F sjedište preko distributivnog izlaza, uklonjena ploča jezgra, i utvrđeno da je veza između izlaza F izgorjelo sjedište i razvodna mreža, a izolacija razvodnog svitka je izgorjela i kratko spojena. Premotajte razvodni kalem, zalemite tačku prekida na pločici i optička mašina će se vratiti u normalu.
Greška 9, izlazni signal optičkog prijemnika je nestabilan i nepravilno se mijenja.
Analiza i obrada; prvo provjerite opremu koja emituje i prima svjetlost. Uklonite uzrok uređaja. Prema anketi korisnika, nakon jakog vjetra često se javlja ova pojava uspona i padova. Prema analizi situacije; verovatnije je da je tačka kvara na kutiji za spajanje. Provjeravajući duž linije, nađeno je da postoji viseća kutija za spajanje koja se mnogo njiha kada je vjetar jak. Otvaranjem i provjerom uočeno je da su kopče koje pritišću kabel u kutiji labave, optički kabel može da se rotira, optičko vlakno je van utora, i namotano je na središnji vijak za pričvršćivanje. Kako se optički kablovi na oba kraja kutije rotiraju, optičko vlakno omotano na središnjem zavrtnju rasteže se i mijenja poput opruge, a prigušenje sile optičkog vlakna se povećava i uzrokuje nestabilnost signala. Ponovo pritisnite optički kabl i namotajte optičko vlakno, a izlazni nivo optičke mašine je normalan.
