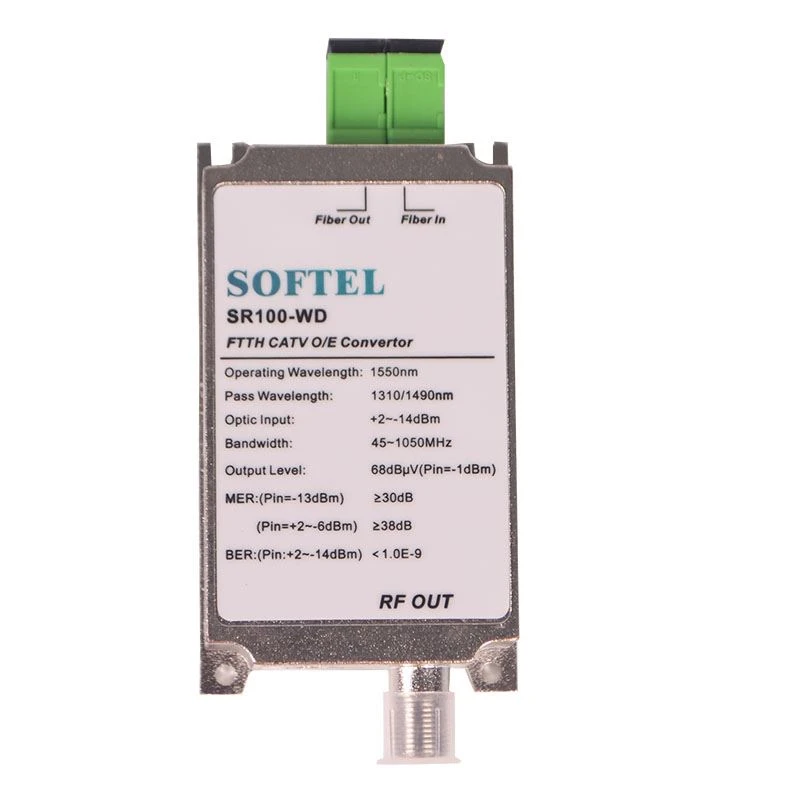

FTTH pasivni optički čvor
Karakteristike
1. Nije potrebna struja
2. Radni propusni opseg 45~1050MHz
3. Izlazni nivo=68dBμV (Pin=-1dBm)
Prijave
1. CATV FTTH
2. Integracija tri mreže
3. FTTH PON
Optička karakteristika | Optička karakteristika | Jedinica | Indeks | Dodatak |
CATV Radna talasna dužina | (nm) | 1260~1620 | SR100 |
1540~1563 | SR100/WF |
Izolacija kanala | (dB) | ≥40 | 1550nm&1490nm |
Resposibitity | (A/W) | ≥0.85 | 1310nm |
≥0.9 | 1550nm |
Primanje snage | (dBm) | +2~-14 |
|
Optički povratni gubitak | (dB) | ≥55 |
|
Konektor za optička vlakna |
| SC/APC | SR100-SC |
| FC/APC | SR100-FC |
RF karakteristika | Radni propusni opseg | (MHz) | 45~1050MHz |
|
Izlazni nivo | (dBμV) | & gt;68 | Digitalna TV (Pin=-1dBm) |
Povratni gubitak | (dB) | ≥14 | 47~{1}}MHz |
Izlazna impedansa | (Ω) | 75 |
|
Broj izlaznog porta |
| 1 |
|
RF vezanje |
| F-ženski |
|
DigitalTV eature | OMI | (%) | 4.3 |
|
MER | (dB) | ≥38 | Pin=-1dBM |
≥30 | Pin=-13dBm |
BER |
| & lt;1.0E-9 | Pin:+2~-14dBm |
Opća karakteristika | Radna temp | (℃) | -20~+55 |
|
Temperatura skladištenja | (℃) | -40~85 |
|
Radna relativna temp | (%) | 5~95 |
|
Veličina (Š)×(D)×(V) | (mm) | 23×53×12 | A vrsta (vrsta emajla) |
Ф13×28 | B vrsta (vrsta vlakana) |
50×88×22 | C tip (tip kutije) |
