Šta je optički konektor vlakana?
Fiber optički konektori su uređaj koji čine odvojivu vezu između optičkih vlakana i optičkih vlakana. Osnovni zahtjev optičkog vlakna je precizno povezivanje dva krajnja lica optičkog vlakana, tako da se optički izlaz energije prenosivim vlaknima u najvećoj mjeri umanjiti do prijemnog vlakana u najvećoj mjeri, a utjecaj na sustav zbog njegove intervencije u optičkoj vezu je minimiziran. Konektori optičkih vlakana su ključne komponente u komunikacijskim sistemima optičkih vlakana koji se široko koriste u telekomunikacijama, podatkovnim centrima, radio i televizijskim i drugim poljima.
Glavna komponenta optičkog konektora vlakana
1. Ferrule
Obično se izrađuje od keramike ili metala i koristi se za držanje vlakana na mjestu i osigurati da je jezgra vlakana poravnana.
Oblik krajnjeg lica može biti ravan (PC), ARC (UPC), ili se izjednačio (APC).
2. Kućište priključka
Štiti ferule i vlakna, obično izrađene od metala ili plastike.
Oblici i dizajne kućišta variraju ovisno o vrsti konektora (npr. SC, FC, LC).
3. Mehanizam kopča ili navoja
Koristi se za osiguranje konektora i osigurati stabilnu vezu. Na primjer, SC koristi Snaps, FC koristi teme.
4. Boot
Štiti vezu između vlakana i konektora kako bi se spriječilo savijanje vlakana od savijanja ili oštećenja.
Vrste optičkog konektora vlakana

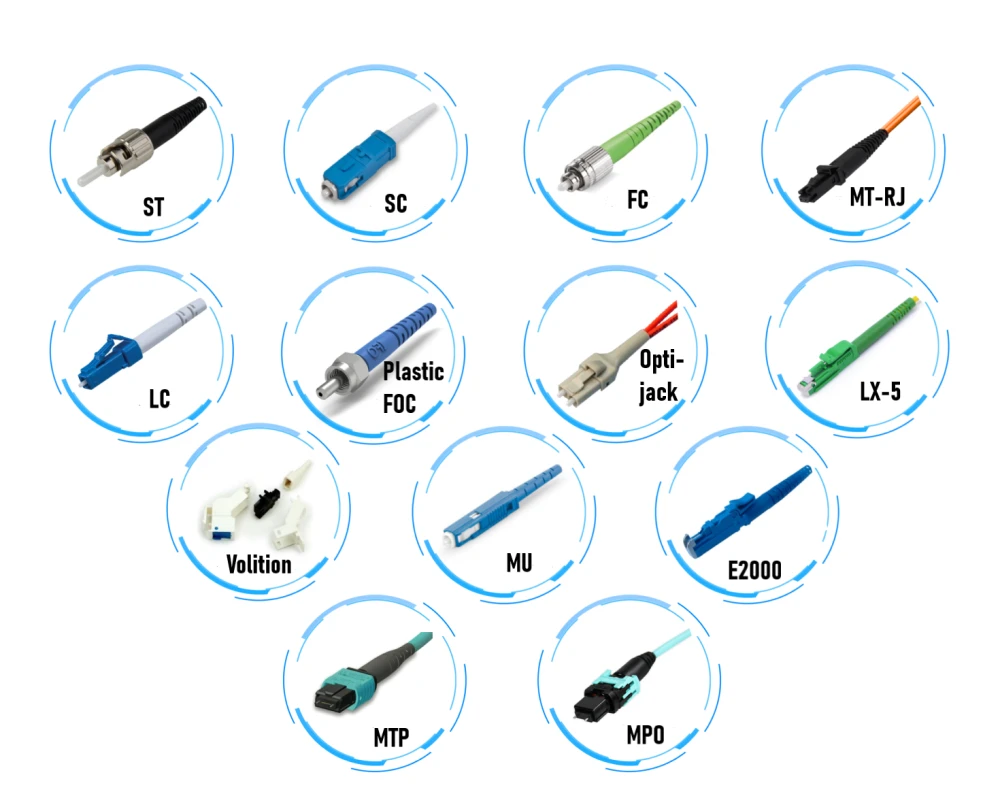

Zajednički konektori optičkih vlakana su: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4, itd.
A glavne vrste konektora koji se obično koriste u optičkoj komunikaciji su FC, SC, ST, LC i MPO.
| Tip priključka | Boja | Izgled | Oblik sučelja | Fiksacija | Karakteristike | Primjena |
|---|---|---|---|---|---|---|
| SC (priključak pretplatnika) | Plava (PC / UPC) ili zelena (APC) | Trg | Trg | Snap pričvršćivanje | Velike veličine i lako se priključite i isključite | DataCom, telekomunikacijske mreže, vlakno-do kuće (FTTH) |
| FC (konektor FERULE) | Srebro ili crno | Rotundina | Rotundina | Rotacija niti | Visoka stabilnost i dobri seizmički izvedba | Jedno-mod optički vlakno, ispitna oprema, visoko precizni instrumenti |
| LC (lucentni konektor) | Plava (PC / UPC) ili zelena (APC) | Mali kvadrat | Trg | Snap pričvršćivanje | Kompaktan i pogodan za kabliranje visokog gustoće | Podatkovni centri, velike brzine mrežne opreme |
| ST (ubod & twist) | Srebro ili crno | Rotundina | Rotundina | Bayonet | Jednostavan za uključivanje i isključivanje, ali nešto manje stabilan od FC-a | Lokalna mreža (LAN), optičko kabliranje vlakana |
| MPO (multi-vlaknasti push-on) | Crna ili siva | Pravougaonik | Pravougaonik | Priključivanje i isključivanje izgradnje | Veza sa visokom gustoćom, priključan dizajn | Centar podataka, višestupanjski višekanalni optički prenos vlakana |
| MTP (push-of-on-firber završava) | Crna ili siva | Pravougaonik | Pravougaonik | Priključivanje i isključivanje izgradnje | Nadograđena verzija MPO-a, sa boljim performansama i snažnim odvojivom | Brzi podatkovni centar, višekanalna optička mreža vlakana |
Kada vidite FC / UPC, FC / APC, SC / UPC, LC / APC, itd., Definitivno ćete se zapitati što UPC i APC znače?
Da bi se omogućilo krajnjim licima dvaju vlakana, na boljem kontaktu, na kraju frule na kraju optičkih konektora obično su u različitim strukturama. Različite metode brušenja određuju kvalitetu prenosa optičkih vlakana, što se uglavnom odražava u gubitku za povrat i gubitak umetanja. Gubitak umetanja odnosi se na gubitak signala putem konektora ili kablova. Općenito, tipični gubitak umetanja PC, UPC i APC konektori trebali bi biti manji od 0. 3DB. U usporedbi s APC konektorima, UPC / PC konektori su uglavnom lakši za postizanje niskog gubitka umetanja zbog manjih zračnih jaza. Gubitak umetanja može biti uzrokovan i čestice prašine između krajnjih konektora.
Postoje tri zajedničke vrste brušenja na kraju vlakana: PC, UPC i APC. PC / APC / UPC predstavlja prednju lice keramičkog ferula. APC konektori su obično zeleni, a UPC / PC konektori su plavi.
PC (fizički kontakt)je mikrosfersko mljevenje i poliranje, površina frule je u laganoj sferičnoj površini, a vlaknasti jezgro nalazi se na najvišoj tački savijanja, što može učinkovito smanjiti zračni jaz između komponenti vlakana i napraviti dva lica vlakana. To je konektor opće namjene i pogodan je za opću komunikaciju optičke vlakne.
UPC (ultra fizički kontakt), Super-fizički kraj. Na kraju konektora UPC nije u potpunosti ravan i ima blagi luk za preciznije parenje. UPC se temelji na PC-u kako bi optimizirao krajnje poliranje i površinsku obradu, a krajnje lice izgleda više u obliku kupole. Zakrivljeno je zakrivljeno, gubitak refleksije je niži od računara, a performanse je između PC-a i APC-a. Uglavnom se koristi u brzim brzinama optičkih vlakana i podatkovnih centara.
APC (ugao fizičkog kontakta)naziva se ugaonom fizičkom kontaktu, a krajnje lice optičkog vlakana obično je zemlja u 8 stepeni koji ima niži gubitak odraz i bolje performanse. Ugao od 8 stepeni čini da se fiber na kraju lica čvrsto i odražava svjetlost kroz svoj ugao nagiba do obloge umjesto da se direktno vrati u izvor svjetla, pružajući bolje performanse veza. Uglavnom se koristi za visoke performanse optičkih vlakana, CATV i prijenos na daljinu.
