Tipični dizajn strukture i problemi pažnje HFC mreže

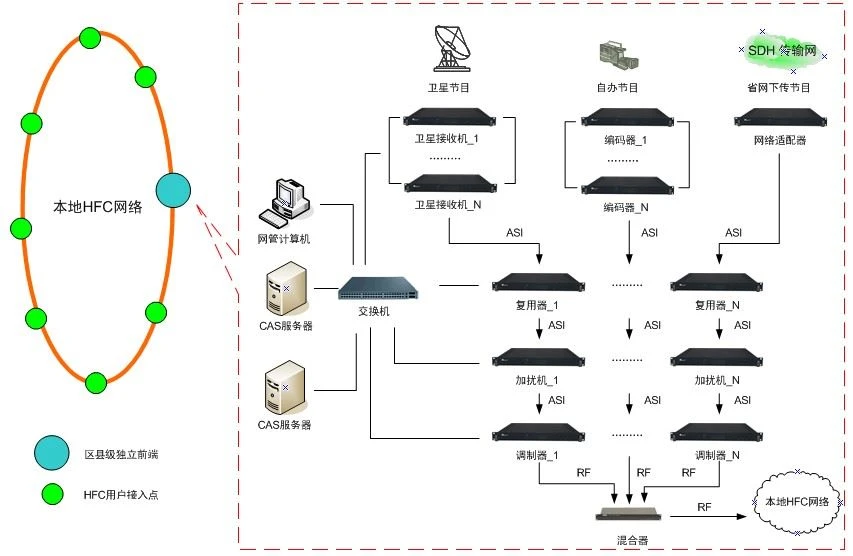

Kratak uvod HFC dvosmjerne mreže
Kada se proučava dvosmjerna mreža HFC, ona se često dijeli na sljedeća četiri dijela prema obrnutom kanalu: dio za distribuciju korisnika, dio za prijenos kabela, dio za prijenos optičkog kabla i dio za pristup front-endu.
Nizvodni izlazni port korisničkog pojačala od korisničkog terminala do donjeg nivoa je dodijeljen korisniku. Budući da nivo signala downlink izlaznog porta zgrade može dostići više od 100dBμV, korisnikov prijemni nivo je (65±4)dBμV, a gubitak korisničke distributivne mreže je generalno (30±4)dB.
Nizvodni izlazni port od donjeg do donjeg izlaznog porta optičke stanice je kabelski prijenos. Za pojačanje za silaznu vezu dvosmjernog pojačala, može se odrediti prema nivou izlaznog porta optičke stanice, koji je općenito između 20 i 40dB. Koristi se za kompenzaciju gubitaka grananja, distribucije i linije tako da je konačni gubitak veze između 0 i 10 dB. Za obrnuti kanal, budući da dvosmjerno pojačalo ima svoj nezavisni modul za reverzno pojačavanje, pojačanje (gubitak) umetanja obrnutog signala može postići 0dB. To je ono što obično nazivamo "dobitak jedinstva".

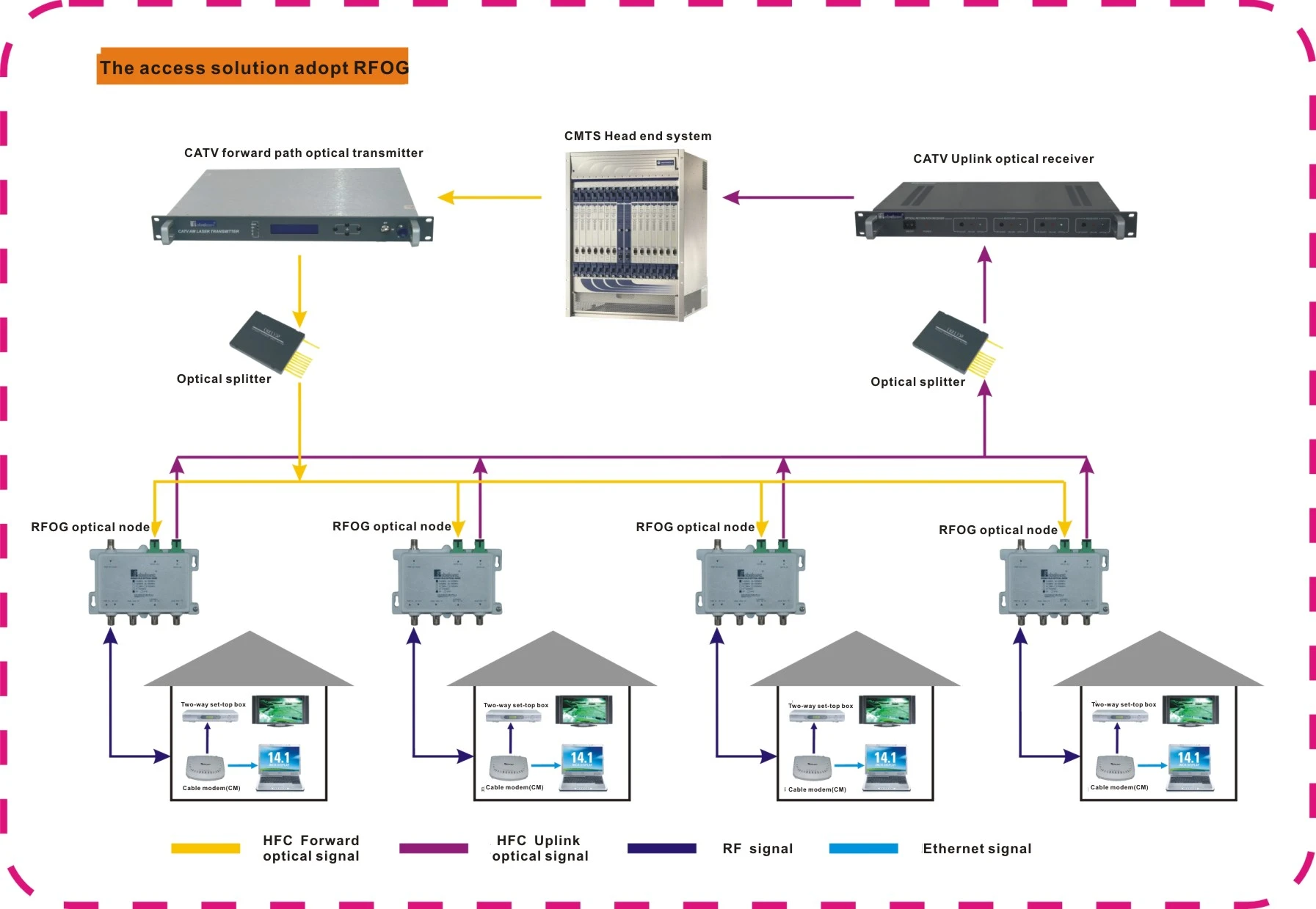

Dio od optičke stanice do prednjeg optičkog primopredajnika/predajnika naziva se prijenos optičkim kablom. U silaznoj vezi, potrebno je osigurati da primljena optička snaga optičkog prijemnika optičke stanice iznosi 0~-3dBm, kako bi se osiguralo da optički prijemnik može emitovati dovoljan nivo i nosilac do -odnos buke. Reverzni gubitak je povezan s izborom obrnutog optičkog uređaja. Kada se odabere optički uređaj, utvrđuje se gubitak. Generalno, kombinovano pojačanje uzvodnog izlaznog porta optičkog prijemnika može se postaviti između 0 i 20dB (kada je ulazna snaga obrnutog optičkog prijemnika -4.5dBm).
Dio od izlaza obrnutog optičkog prijemnika do ulaznog porta CMTS-a je front-end pristup. Glavna funkcija ovog dijela je miješanje više optičkih veza u jedan ulaz za CMTS. Gubitak umetanja usluge treba izračunati prema propusnom opsegu usluge i gustini snage u kanalu (snaga po Hz), a zatim oduzeti CMTS. potrebnu vrijednost ulaznog nivoa. Ovaj dio je najveće sabirno mjesto cijelog reverznog kanala. Najbolje je pomiješati 6 do 8 optičkih veza u jedan CMTS port. Ako ih ima previše, šum kanala će se povećati, a premalo nije ekonomično. Prije nego što signal uzlazne veze uđe u CMTS, treba spojiti fiksni prigušivač od oko 3dB. Njegove funkcije su: jedna je da poboljša performanse stajaćih talasa kanala; drugi je da se obezbedi margina za pristup drugim uslugama.
2. Problemi na koje treba obratiti pažnju pri rekonstrukciji dvosmjerne HFC mreže
Transformacija dvosmjerne mreže HFC provodi se nekoliko godina. Iako su postignuta neka postignuća, to nije idealno. Razlozi su različiti, uključujući probleme u razumijevanju i neefikasne mjere. Da sumiramo, problemi na koje treba obratiti pažnju u transformaciji HFC dvosmjerne mreže su sljedeći, za vašu referencu.
1. Uglavnom obrnuto, uzmite u obzir pozitivno
U transformaciji HFC dvosmjerne mreže, dizajn bi trebao biti zasnovan na obrnutom smjeru i uzeti u obzir smjer naprijed. Pod pretpostavkom ispunjavanja obrnutih zahtjeva, radno opterećenje transformacije je minimizirano i trošak transformacije je smanjen. U dizajnu treba obratiti pažnju na sljedeće 3 tačke:
(1) Broj kablovskih konektora u dvosmjernoj distributivnoj mreži treba biti što manji. Neko je rekao: "Transformacija dvosmerne distributivne mreže je uglavnom 'zajednički projekat'". Ima istine u ovoj rečenici. Što je više kablovskih konektora, to je lošija pouzdanost. Svaki dodatni konektor smanjuje dio pouzdanosti. (2) U obrnutom kanalu, reverzni gubitak je na odgovarajući način smanjen, a reverzni gubitak je generalno potreban da bude manji ili jednak 30 dB. Naravno, gubitak reverznog kanala je obično nekoliko dB veći od 30dB, što se može kompenzirati pojačanjem reverznog kanala građevinskog pojačala. Međutim, reverzni gubitak ne može biti prevelik, inače je potrebno da izlazni nivo kablovskog modema bude previsok, što će uzrokovati zasićenje snage obrnutog kanala i smanjiti omjer nosioca i šuma.
(3) Dužina priključnog kabla od izlaznog porta podnog pojačala do grane (ili razvodnika) svake jedinice ne smije biti veća od 30m, inače podno pojačalo neće moći izjednačiti gubitak na visokom kraju prednji kanal.
2. Kvalitet spojnice kablova i proces proizvodnje spojnice
Prilikom rekonstrukcije dvosmjerne distribucijske mreže vrlo je kritičan kvalitet kabelske spojnice i proces proizvodnje spojnice. U suprotnom, loš kontakt kablovskog konektora će uzrokovati da jedan ili čak višeporodični kablovski modem ne radi. Stoga posebnu pažnju treba obratiti na spojeve kablova tokom izgradnje. Generalno, treba obratiti pažnju na sledeće tačke:
(1) Prije rekonstrukcije dvosmjerne mreže građevinsko osoblje mora proći tehničku obuku. Nakon položenog ispita, možete preuzeti posao.
(2) U toku izgradnje potrebno je pažljivo nadzirati i kontrolirati kvalitet projekta. Sve nekvalifikovane oblasti moraju biti blagovremeno ispravljene.
(3) Nakon završetka projekta potrebno je provjeriti i prihvatiti kvalitet dvosmjerne mrežne transformacije. Prihvatanje treba da uključi objektivno testiranje, subjektivnu evaluaciju i inspekciju kvaliteta projekta.
3. Dobro vodite računa o odabiru materijala
U transformaciji dvosmjerne mreže, odabrana oprema mora striktno kontrolirati kvalitetu, a posebno sljedeća oprema mora ispunjavati standarde.
(1) Prilikom transformacije dvosmjerne mreže, koaksijalni kablovi -5 i -7 koji se koriste u distributivnoj mreži moraju koristiti četverosmjerne kablove, a gustina opletenosti dvoslojne pletene mreže a debljina pletene mreže četvorostrukog oklopljenog kabla treba da zadovolji industrijski standard. Zahtevaj.
(2) Gubitak grananja razdjelnika u distributivnoj mreži trebao bi biti primjereno mali kako bi se smanjila vrijednost gubitka obrnutog kanala.
(3) Spojevi -5 i -7 koaksijalnih kablova moraju biti presvučeni F-glavama, a spojevi uskočnih prstenova trebaju biti onemogućeni.
(4) Visokopropusni filtar mora biti dodat na donji TV izlazni port korisničke kutije. Ovaj visokopropusni filter bi trebao prigušiti više od 40dB ispod 65MHz.
3. Metoda opisa nivoa i princip projektovanja HFC dvosmjerne mreže
1. HFC dvosmjerna metoda opisa na nivou mreže
Obično, u HFC dvosmjernoj mreži, koristimo dvije metode za opisivanje odnosa razine signala: prva metoda je da se vrijednost apsolutne razine signala izražava u dBm, što je pogodno za opisivanje signala downlink; drugi metod je da se opiše relativni nivo signala. "Pojačanje" ili "gubitak" vrednosti, izraženo u dB, često se koristi za opisivanje uzvodnih signala. Pošto je uzvodni signal iznenadan, opštem instrumentu je teško izmeriti nivo uzvodnog signala. Stoga obično koristimo metodu mjerenja gubitka veze CMTS uzvodnog prijemnog porta određenog porta uređaja da bismo procijenili vrijednost nivoa uzvodnog kanala na ovom portu.
2. Principi dizajna dvosmjerne HFC mreže
a. Kanal naniže
Prilikom projektovanja, uglavnom uzimamo u obzir nivo signala downlinka koji stiže do korisnika i kako mreža razumno dodeljuje nivo. Metoda dizajna je u osnovi ista kao kod jednosmjerne mreže i ovdje se neće ponavljati.
b. Gore kanal
Prilikom projektovanja, naša glavna pažnja za uplink kanal je gubitak veze. Zahtjevi su sljedeći:
(1) Gubitak veze uzlaznog kanala je uravnotežen i koordiniran unutar određenog raspona. Nakon postavljanja poda, postavljaju se razvodnici, ogranci i korisničke kutije, kao i priključni kablovi i kablovski konektori. Zbir prigušenja ovih uređaja je ukupan reverzni gubitak distributivne mreže, koji može dostići više od 30 dB. U općem dizajnu uzvodnog kanala, ukupni reverzni gubitak distribucijske mreže smatra se 30 dB, a dodatnih nekoliko dB kompenzira se uzvodnim pojačanjem zgrade. Stoga bi ukupni reverzni gubitak uzvodne distribucijske mreže trebao biti što je moguće bliže 30dB, odnosno gubitak grananja razdjelnika u distributivnoj mreži trebao bi biti primjereno mali.
Ispod optičke stanice do kablovskog razvodnog dijela ispred distributivne mreže, uključujući zgradu, ukupan broj stepena pojačala ne smije biti veći od dva stepena. Pojačanje distributivnog ili ekstenzijskog pojačala poništava gubitke prijenosnog kabela kako bi se postiglo "nulto pojačanje" ili "nulto slabljenje".
(2) O strukturi distributivne mreže: U specifičnom projektu, stubišna konstrukcija se koristi koliko god je to moguće ispod optičke stanice, ali struktura stabla sa malim gubicima grana može se koristiti i lokalno. U suštini, električne dužine i dužinske razlike kablova od optičke stanice do svakog korisnika su što je moguće kraće.
(3) O dvosmjernom pojačalu: U HFC dvosmjernoj mreži koju smo dizajnirali, broj korisnika pod optičkom stanicom s četiri priključka općenito nije veći od 2000, a broj korisnika ispod svakog porta je najviše oko 500 tako da ispod optičke stanice nalaze se najviše dva korisnika. Pojačala klase i neka su postavljena direktno ispod optičke stanice sa podom. Stoga se unaprijedno pojačanje dvosmjernog pojačala može odabrati prema maksimalnom gubitku na downlink-u, koji je obično malo veći. Na primjer, pojačanje modula pojačala za proširenje može biti oko 30dB, a pojačanje modula pojačala u zgradi može biti 35~40dB. Dobitak reverznog modula treba da se zasniva na maksimalnom gubitku uzlazne veze. Općenito, odabire se modul za reverzno pojačalo koji je 5~6dB viši. Međutim, pojačanje modula reverznog pojačala nije što je moguće veće. Ako je dobit prevelika, to je rasipno i neefikasno. korisno za prilagođavanje.
(4) Od optičke stanice do pojačala za proširenje, od proširenja do pojačala zgrade ili od optičke stanice do pojačala zgrade, gubitak veze između bilo kojeg nivoa aktivnih uređaja mora biti 5~6dB manji od pojačanja obrnuti modul odgovoran za uplink pojačanje kako bi se osiguralo da postoji određena margina u otklanjanju grešaka.
(5) Upotreba koaksijalnih kablova: Obično većina ljudi misli da bi se u dvosmjernoj mreži HFC trebali koristiti kabeli od aluminijske cijevi (uglavnom okosna mreža) ili četverozaštitni kablovi (uglavnom distributivna mreža). Zato što pasivne komponente korisničke distributivne mreže imaju određeni efekat prigušenja na šum i reverzne signale. U transmisionom dijelu magistralnog kabla, nema efekta slabljenja na reverzni signal (oko 0dB nakon što se poništi slabljenje pojačanja). Stoga preporučujemo korištenje aluminijske cijevi ili četverostrukog oklopljenog kabela.
Da sumiramo, u procesu implementacije dizajna, ne trebamo uzeti u obzir samo signal downlink-a, već uzeti u obzir i signale uplink-a i signala downlink-a, a kada postoji kontradikcija između ova dva, trebamo dati prioritet zahtjevima uplink-a. signalizirati i žrtvovati malo inženjeringa ako je potrebno. Ekonomičnost u dizajnu - trošenje nekih izlaznih nivoa optičkih stanica i pojačala. Međutim, budući da je maksimalna frekvencija uzlazne veze samo 65MHz, 100-metarski gubitak signala uzlazne veze je mnogo niži od 100-metarskog gubitka signala visoke klase downlink. Stoga, općenito, ako se dizajn temelji na gore navedenim principima, sve dok high-end signal downlink može zadovoljiti zahtjeve dizajna, parametri uzlazne veze U osnovi, on također može zadovoljiti zahtjeve dizajna.
