Optički čvor optičkog vlakana

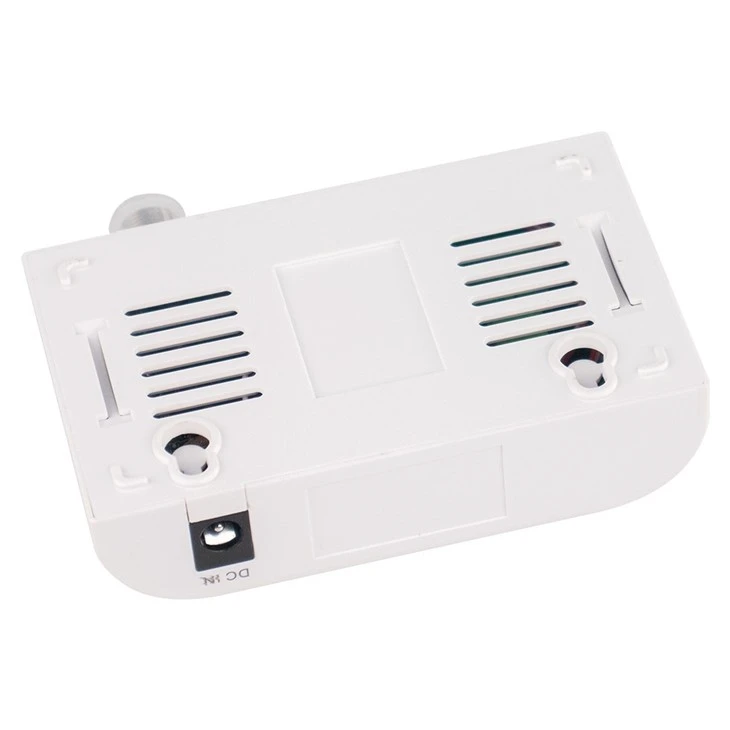

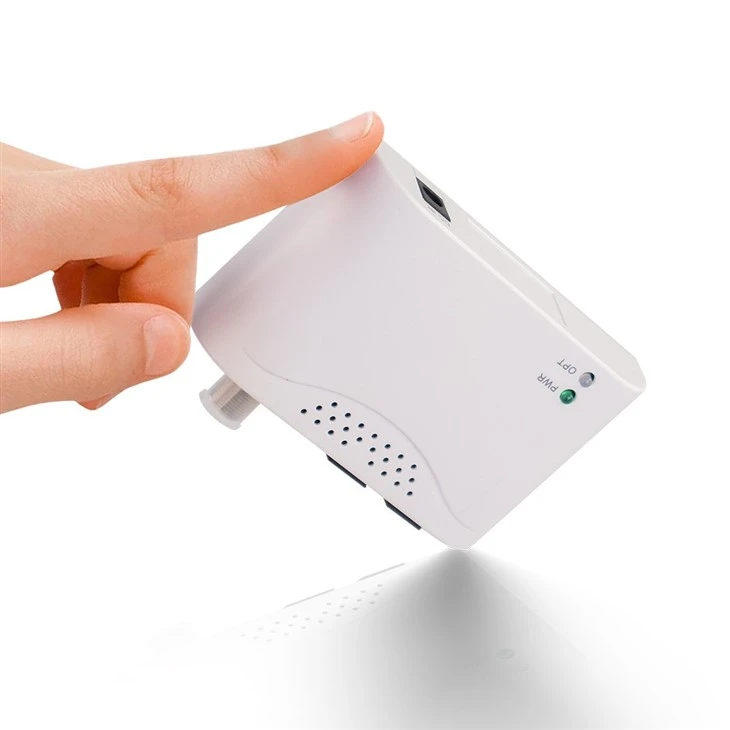

SR100AW vlakno optički čvor
I. Proizvod Opis:
Optički prijemnik SR100AW je optički čvor tipa kućnog tipa dizajniran da zadovolji potrebe modernih HFC širokopojasnih prijenosnih mreža . opseg frekvencije je 47-1003 MHz .
II . Funkcionalan karakterističans:
◇ 47MHz do frekvencijske propusnosti od 1003MHz sa ugrađenim WDM-om;
◇ Ugrađeni optički AGC upravljački krug za osiguranje stabilnog izlaznog nivoa
◇ Usvojite visoku efikasnost prebacivanje napajanja sa širokim rasponom adaptacije napona;
◇ Ultra niska struja i ultra-mala potrošnja energije;
◇ Optički električni alarm prihvaća LED indikatorski prikaz;
Optički Specifikacije prijemnika
|
Ser . |
Projekti |
Tehnički Parametri |
Zabilježiti |
|
1 |
CATV je primio talasnu dužinu |
1550 ± 10nm |
|
|
2 |
PonPrimljena talasna dužina |
1310nm / 1490nm / 1577nm |
|
|
3 |
Odvajanje kanala |
>20dB |
|
|
4 |
Optička odgovornost prijema |
0,85A / W (1550nmtipična vrijednost) |
|
|
5 |
Ulazni optički raspon snage |
-20 DBM~+2 DBM |
|
|
6 |
Vrsta vlakana |
Jedan režim(9 / 125mm) |
|
|
7 |
Vrste optičkih konektora |
SC / APC |
|
|
8 |
Izlazni nivo |
Veći ili jednak 78dbuv |
|
|
9 |
AGC kraljevstvo |
-15 DBM~+2 DBM |
Izlazni nivo±2db |
|
10 |
F-Type RF priključak |
Frakcioni |
|
|
11 |
Frekvencijske širine |
47mhz -1003 MHz |
|
|
12 |
RF u bendu ravnala |
±1.5db |
|
|
13 |
Impedancija sistema |
75Ω |
|
|
14 |
Reflektivni gubitak |
Veći ili jednak 14db |
|
|
15 |
Mer |
Veći ili jednak 35db |
|
|
16 |
Ber |
<10-8 |
WDM performanse Bilješke
|
Parametri |
Notacija |
Min . |
Tipična vrijednost |
Max . |
Jedinica |
Uslovi ispitivanja |
|
|
Radna talasna dužina prijenosa |
λ1 |
1540 |
1550 |
1560 |
NM |
||
|
Reflektirani rad talasna dužina |
λ2 |
1260 |
1310 |
1330 |
NM |
||
|
λ3 |
1480 |
1490 |
1500 |
NM |
|||
|
λ4 |
1575 |
1577 |
1650 |
NM |
|||
|
reakcija |
R |
0.85 |
0.90 |
A/W |
PO =0 DBMλ =1550 NM |
||
|
Izolacija prenosa |
ISO1 |
30 |
db |
λ=1310 & 1490 i 1577nm |
|||
|
Refleksnost |
ISO2 |
18 |
db |
λ=1550 NM |
|||
|
povratni gubitak |
Rl |
-40 |
db |
λ=1550 NM |
|||
|
Gubici za umetanje |
Il |
1 |
db |
λ=1310 & 1490 i 1577nm |
|||
① Fizički parametri
Veličine: 95mm × 71 mm × 25 mm
Osam: 75g max
② Upotreba okruženja
Uslovi upotrebe:
Temp: 0stepen --+45stepen
Nivo vlage:40%--70% ne-kondenzat
Uslovi skladištenja:
Temp: -25stepen --+60stepen
Nivo vlage:40%--95% ne-kondenzat
Raspon napajanja:
Uvoz: AC 100V-~240V
Izlaz: DC +5 V / 500mA
