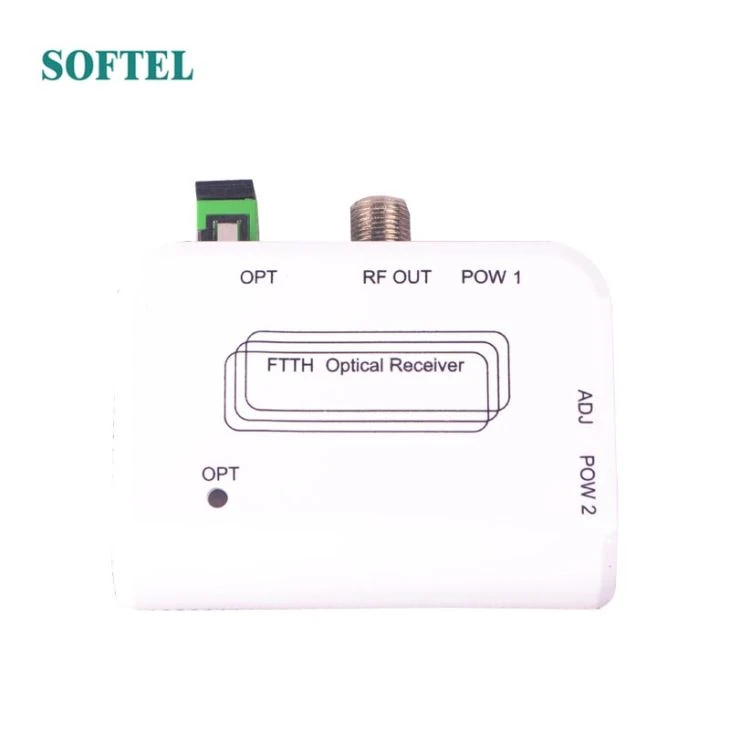

Mikro optički prijemnik

Ovaj optički prijemnik ima visoke performanse, nižu optičku snagu prijemnika i niže troškove za CATV operatere.

Pošaljite upit

Uvod u proizvod

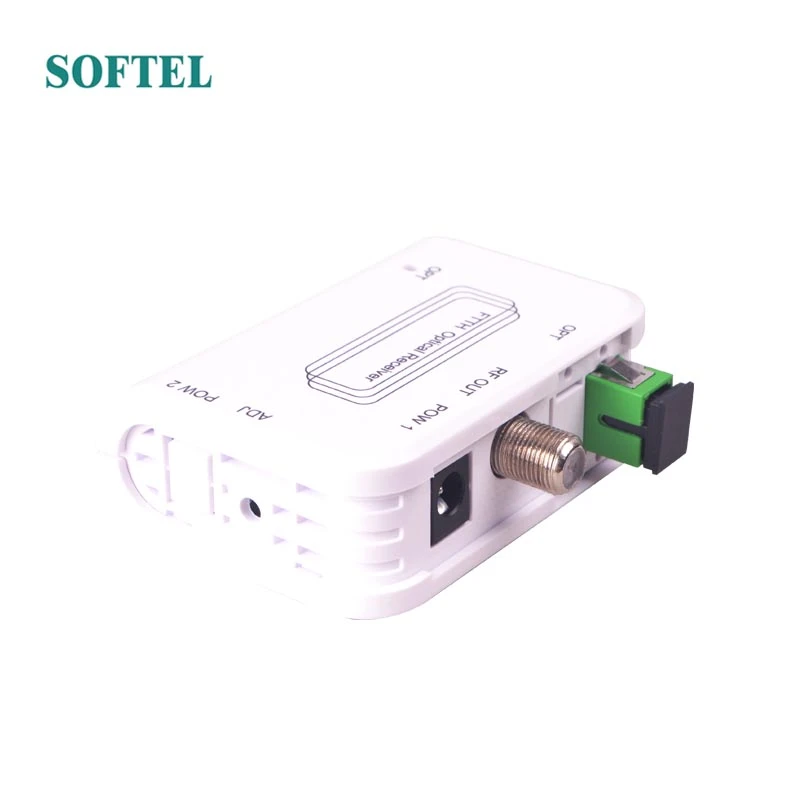

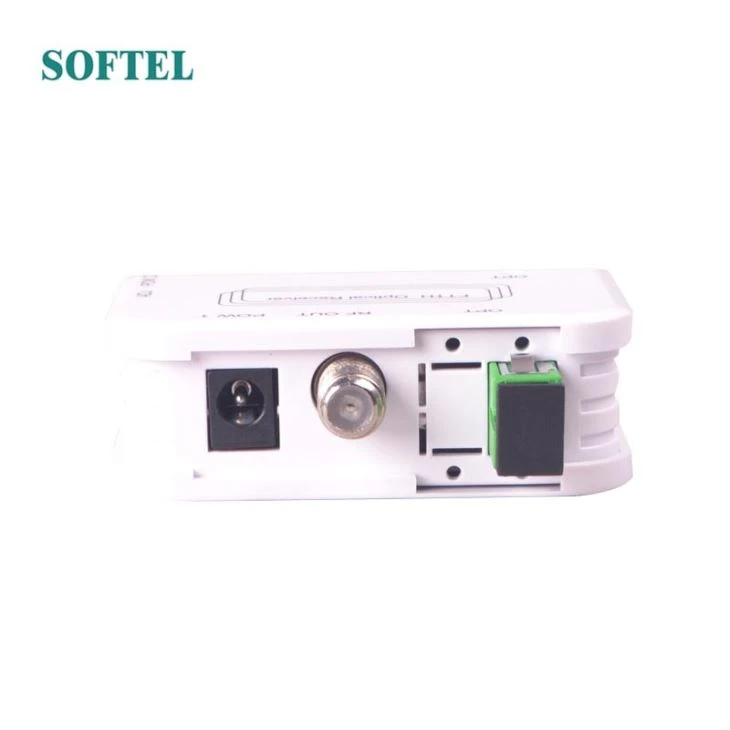

Mikro optički prijemnik

Micro Receiver

SR201, SR201F mikro optički prijemnici odlikuju se visokim performansama, nižom optičkom snagom prijemnika i nižim troškovima kako bi se osiguralo visokokvalitetno i izvrsno FTTH mrežno rješenje.

Specifikacije Micro Micro Optical Receiver-a

Ne	Opis	vrijednost	Jedinica	Uslovi / napomene
1	Talasna dužina	1100～1600	nm	SR201
		1550	nm	SR201F
2	Optički raspon ulazne snage	-20～-1	dBm	Preporučiti -18 do -1
3	Gubitak povratnog optičkog ulaza	≥45	dB
4	Širina pojasa	47～1003	MHz
5	Ravnost	±0.75	dB	47 ～ 1000MHz ， Na 25 ℃
6	Nagib	0~1.0	dB	47 ～ 1000MHz ， Na 25 ℃
7	Temperaturna stabilnost	±1.0	dB	U rasponu radnih temperatura (-25 ~ +65 ℃)
8	Izlazni nivo	78±2	dBuV	Ulazna optička snaga -15dBm, po modulaciji kanala 4,0%, u testu 860 MHz, na 25 ℃
9	Impedancija	75	Ohm
10	Povratni gubitak （47 ～ 1000MHz）	≥14	dB	U 25 ℃
11	MER	≥34	dB	-15 ~ -4dBm ulazna optička snaga
12	Snaga	GG lt; 0,8	W
13	Radna temperatura	-25～65	℃
14	Temperatura skladištenja	-40～70	℃
15	Vlažnost skladištenja	≤95	％	Nekondenzacija
16	Vrsta optičkog konektora	SC / APC		FC / ST neobavezno
17	Interfejs napajanja	DC5V / 0.5A		Spoljni adapter
18	RF izlazni konektor	F priključak		2 neobvezna
20	Dimenzija	74×64×27	mm
21	Težina	0.15	kg

AGC funkcija

Opis	Parametar	jedinica	Primećeno
AGC dogovoriti	-10~+0	dBm		Neobavezno
	-12~-2
	-15~-5
	-16~-6
Pokazatelj
OPT	Trobojno svetlo	N/A		Optička snaga< -20dbm="" ，="" crveni="" indikator=""> Optička snaga-20 ~ 2dBm, zeleni indikator Optička snaga> 2dBm ， narandžasti indikator ；
