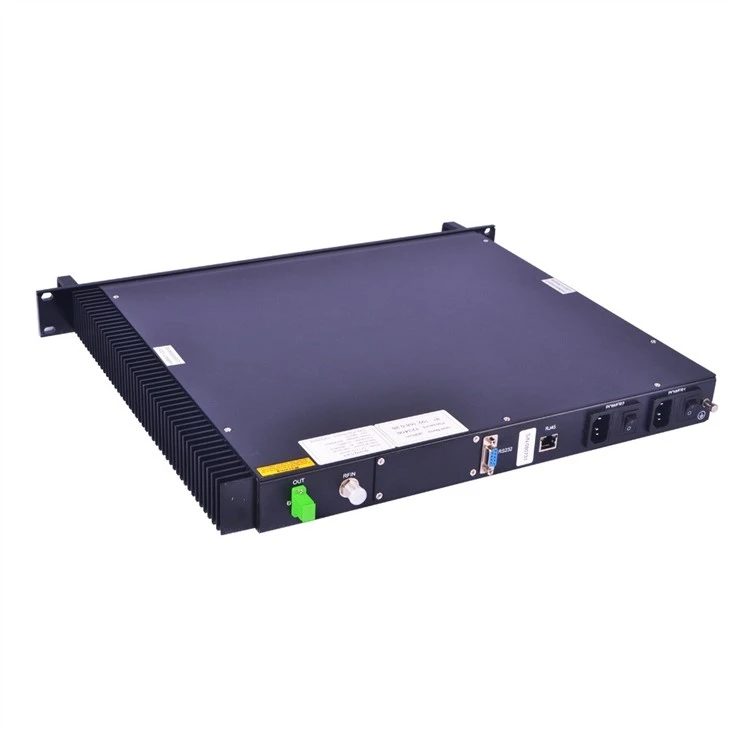

1330nm optički prijemnik sa AGC MGC

1330nm optički prijemnik sa AGC MGC

Softver za interni mikroprocesor ima brojne funkcije kao što su lasersko nadgledanje, prikaz broja, alarmni problem i on-line upravljanje. Jednom kada radni parametar lasera izađe iz fiksnog raspona, pojavit će se crveno svjetlo koje će bljesnuti za alarm.

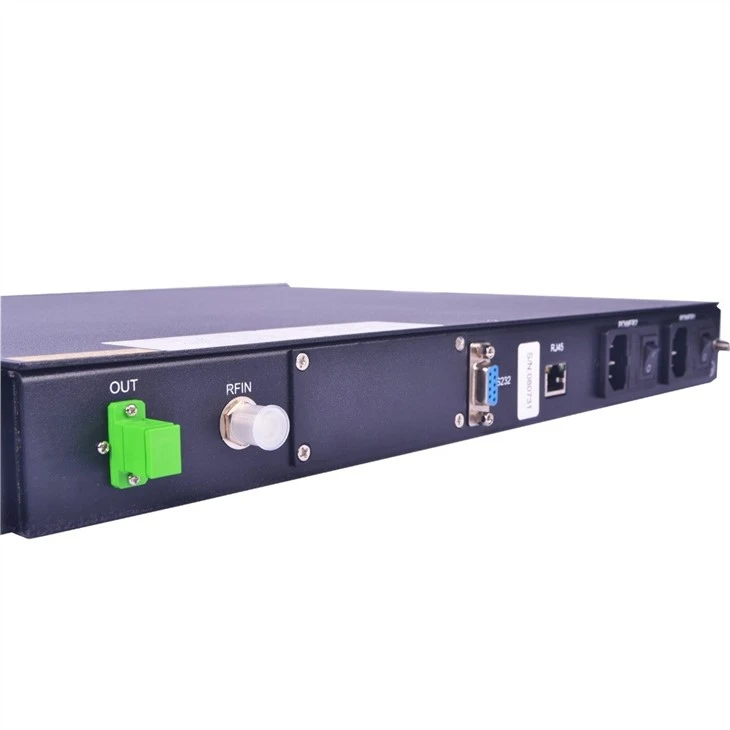

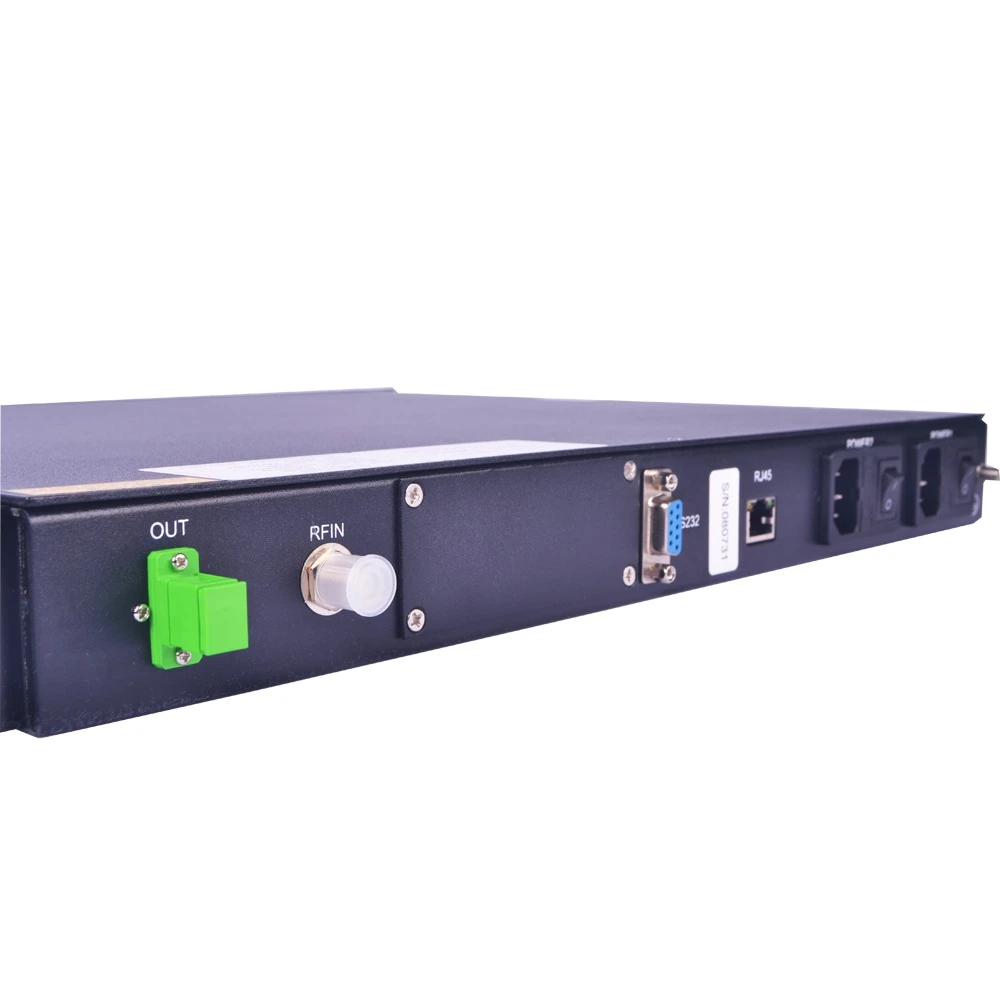

Standardni konektor RS-232 omogućava upravljanje on-lineom i nadgledanjem na drugom mestu

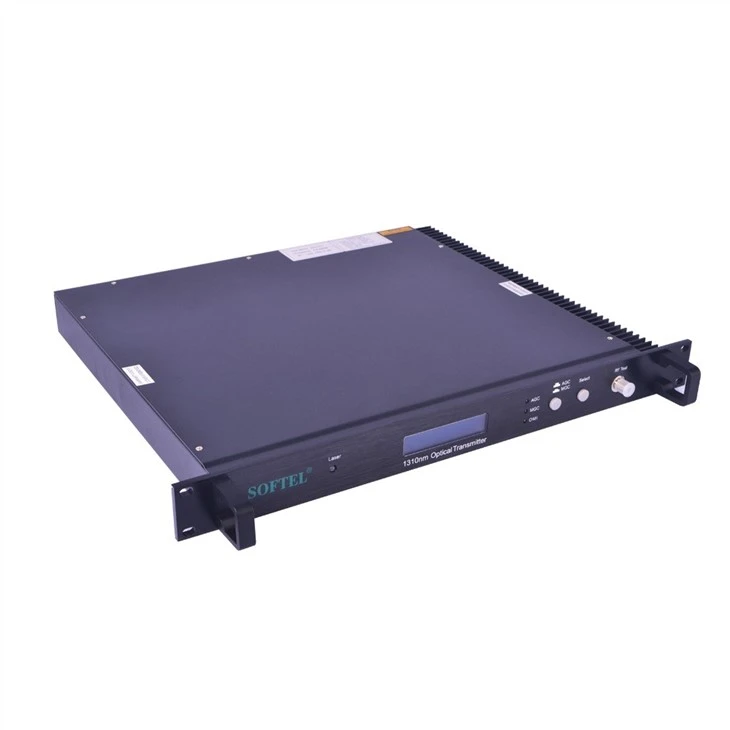

Vodič za upotrebu ploče ekrana：

Pritisnite tipku „Status“ na ploči, radni parametar ove mašine može se vidjeti redom na sljedeći način,

1.Model:：ST1310-02,04,06,08,10,12,14,16,18,20,22,24,26,28,30

2.izlazna snaga: prikaz izlazne snage ove mašine（mW）.

3.Laser Temp: laser radi između 20 30 i 30 ℃ .Ako je temperatura izvan ovog raspona, crveno svjetlo će bljeskati i zagrijati.

4.Bias Current: Struja pristranosti lasera je glavni radni parametar lasera. Tek kada je parametar iznad 30mA, RF pokretački krug može početi raditi. Crveno svjetlo će svijetliti kako bi upozorilo kada RF visina vožnje izađe iz fiksne vrijednosti.

5.REFRG struja：prikazuje radnu struju grijanja ili hlađenja kojom se može osigurati da je standardna temperatura 25 ℃.

6.+ 5V test（Čita）：prikazuje unutarnji stvarni napon od ± 5V.

7.- 5V test（Čita）：prikazuje unutarnju stvarnu-5V.

8.+24V test（Čita）：prikazuje unutarnji stvarni napon od 24V.

Uputstvo za upotrebu：

1.Provjerite ovaj stroj, policu i napajanje da biste vidjeli je li napajanje dobro.

2.Ova mašina prihvaća prekidačku snagu visokog kvaliteta i visoke stabilnosti, zbog čega je pogodna za rad u naponu od 110 V do 254 V.

3.Provjerite je li priključak čist prije instalacije. Prije spajanja vlakana, očistite vlaknasti konektor čistim alkoholom.

4.Nakon povezivanja napajanja, uključite napajanje na stražnjoj strani ploče. Na ekranu će se prikazati osnovne informacije o ovom uređaju. Nakon nekoliko sekundi, napajanje lasera automatski će se uključiti. Ako je sa strojem sve u redu, lampica vodiča za stanje (Laser) postat će crvena od zelena. A ekran će vam trenutno prikazati radno stanje ove mašine.

5.Pritisnite tipku "STATUS" i tada možete redom vidjeti parametre ove mašine.

6.Ako je sve gore navedeno radno stanje u redu, tada provjerite može li ulazna razina zadovoljiti zahtjev u izvješću o ispitivanju. Ako je sve u redu, spojite RF ulaz na predajnik.
