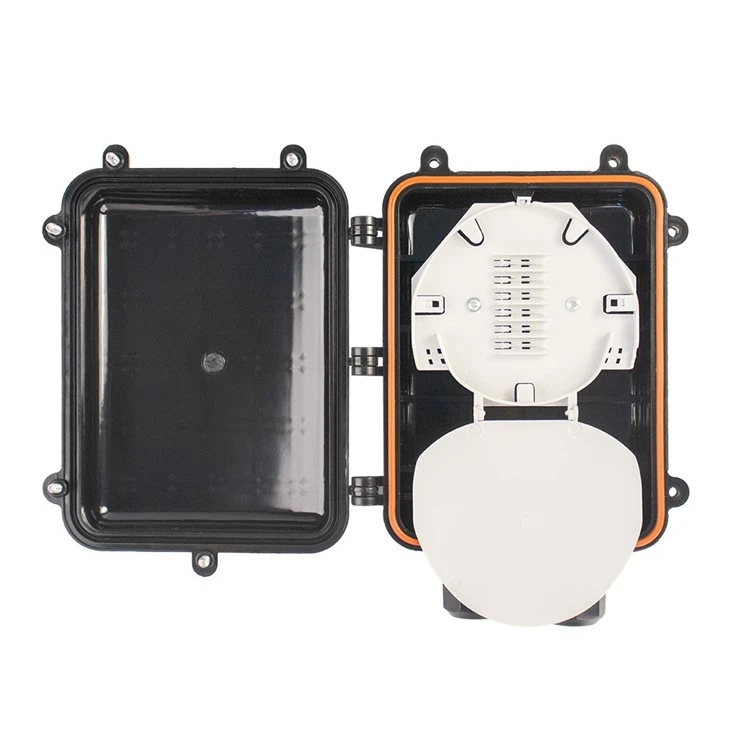

Zatvaranje za spajanje optičkih vlakana
Ovaj Priručnik za instalaciju odgovara zatvaraču za spajanje optičkih vlakana (u daljnjem tekstu skraćeno FOSC), kao smjernica za ispravnu instalaciju. Opseg primjene je: montaža iz zraka i na zid{1}}. Temperatura okoline se kreće od -40 do 65ºC.
Pošaljite upit
Uvod u proizvod
FOH{0}}E
Područje primjene
Ovaj priručnik za instalaciju odgovara zatvaraču za spajanje optičkih vlakana (u daljem tekstu skraćeno FOSC), kao smjernica za ispravnu instalaciju.
Opseg primjene je: montaža na zrak i na zid{0}}. Temperatura okoline se kreće od -40 do 65ºC.
Ddimenzija i kapaciteta
| Vanjske dimenzije (DxŠxV) | 280x200x90 (mm) |
| Težina (bez vanjske kutije) | 1200g-1500g |
| Broj ulaznih/izlaznih otvora | maks. . 4 komada |
| Prečnik fiber kabla | Φ8-Φ14 (mm) |
| Kapacitet FOSC-a | Bunchy: 6-96 (jezgra) |
Glavne komponente
| br. | Naziv komponenti | Količina | Upotreba | Napomene |
| 1 | FOSC poklopac | 1 komad | Zaštita spojeva optičkih kablova u celini | unutrašnji prečnik: 205x146 (mm) |
| 2 | FOSC dno | 1 komad | Učvršćivanje ojačano jezgro, fiber kabel i FOST | unutrašnji prečnik: 205x146 (mm) |
| 3 | Ladica za spajanje optičkih vlakana (FOST) |
max{0}} komada (grozd) | Pričvršćivanje termoskupljajuće zaštitne navlake i držača vlakana | Pogodno za: Bunchy:6,12,24(jezgra) |
| 4 | Integrisani zaptivni spoj | 1 set | Zaptivanje između FOSC poklopca i FOSC dna | |
| 5 | Utikač priključka | 2 komada | Zaptivanje praznih priključaka | |
| 6 | Uređaj za izvođenje uzemljenja | 1 set | Izvođenje metalnih komponenti fiber kabla u FOSC za uzemljenje. | Konfiguracija prema zahtjevima. |
Glavni pribor i specijalni alati
| br. | Naziv dodatne opreme | Količina | Upotreba | Napomene |
| 1 | Termoskupljajuća zaštitna navlaka | Zaštita spojeva vlakana | Konfiguracija prema kapacitetu | |
| 2 | Najlonska kravata | Fiksiranje vlakana sa zaštitnim premazom | Konfiguracija prema kapacitetu | |
| 3 | Zaptivna traka | 1 rolna | Povećani prečnik vlaknastog kabla koji se uklapa sa zaptivnim spojem | Konfiguracija prema specifikaciji |
| 4 | Kuka za vješanje | 1 set | Za upotrebu iz vazduha | Konfiguracija prema zahtjevima |
| 5 | Uređaj za fiksiranje | 1 set | Konfiguracija prema zahtjevima | |
| 6 | Žica za uzemljenje | 1 komad | Provođenje između uređaja za uzemljenje | Provesti dok je potrebno |
| 7 | Abrazivna krpa | 1 komad | Grebanje fiber kabla | |
| 8 | Papir za etiketiranje | 1 komad | Označavanje vlakana | |
| 9 | Specijalni ključ | 1 komad | Osmougaona matica za pričvršćivanje (plastična) | |
| 10 | Puferska cijev | O tome odlučuju kupci | Zakačen za vlakna i fiksiran sa FOST-om, upravljajući baferom | Konfiguracija prema zahtjevima |
| 11 | Desikant | 1 vrećica | Stavite u FOSC prije zatvaranja radi isušivanja zraka. |
