Kratak uvod

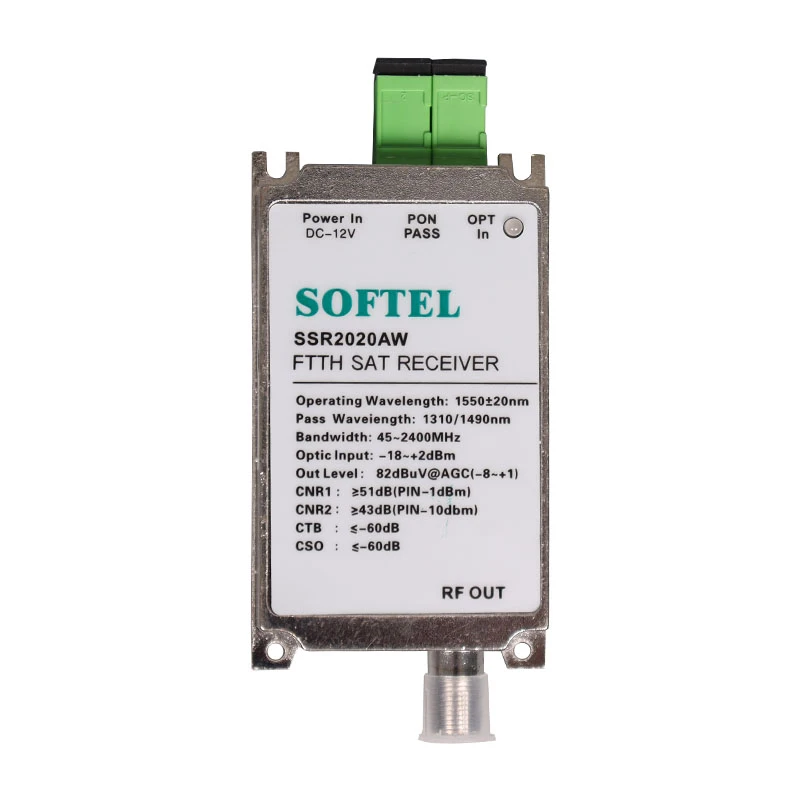

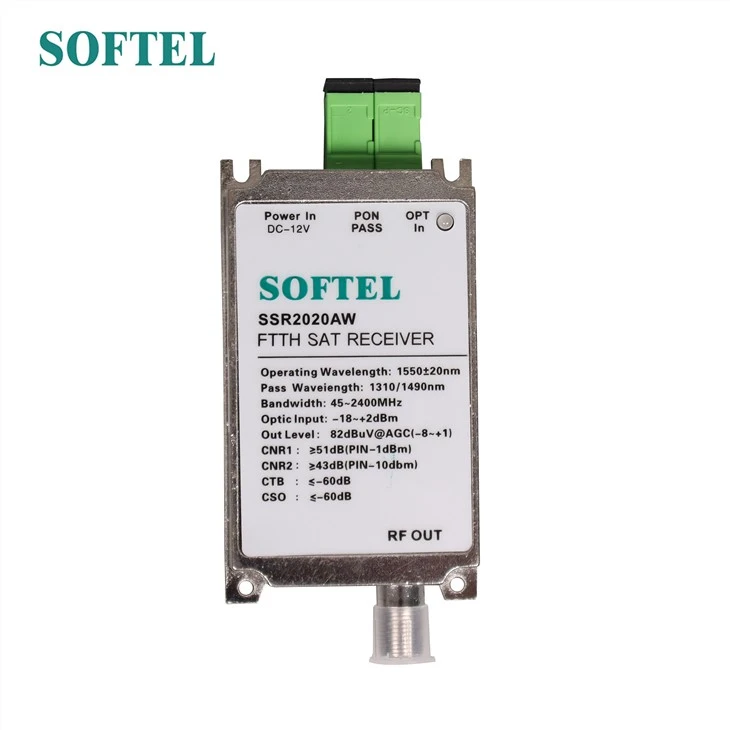

SSR2020AW, sa radnim opsegom od 45~2400MHz, je FTTH CATV optički satelitski prijemnik, koji se koristi u CATV i satelitskoj mreži. SSR2020AW u velikom dinamičkom opsegu primljene optičke snage od plus 2 dBm ~-18dBm, imaju odlične karakteristike.
Karakteristike
Broj modela: SSR2020AW;
Ovaj optički satelitski prijemnik je dizajniran za trostruku reprodukciju FTTH.
Ugrađena WDM tehnologija primijenjena na GEPON/GPON/XGPON sistem
AGC funkcija Opciono
Frekvencijski opseg 45-2400MHz za CATV i satelitsku mrežu
Napon napajanja: DC adapter i RF port
RF interfejs za CATV
Optički izlazni interfejs za podatke SC/APC ili SC/PC opcija
Specifikacije zaSatelitski prijemnik sa optičkim vlaknima
|
Broj Stavka |
Jedinica |
Opis |
Napomena |
|
|
Korisnički interfejs |
||||
|
1 |
RF konektor |
|
75Ω "F" konektor |
Ujedinjeni standard |
|
2 |
Optički ulazni konektor |
|
SC/APC |
|
|
2 |
Optički izlazni konektor |
|
SC/PC |
|
|
3 |
DC Supply |
|
DC adapter |
|
|
Optički parametar |
||||
|
4 |
Optička ulazna snaga |
dBm |
-18 ~ plus 2 |
|
|
5 |
Optički povratni gubitak |
dB |
15 (min), 45 (tip) |
|
|
6 |
Radna talasna dužina (Rx) |
nm |
1550±10 |
|
|
7 |
Responsivity |
A/W |
>0.9 |
1310-1490nm |
|
8 |
Insertion Loss |
dB |
{{0}}.4 (Vrsta), 0,6 (Maksimalno) |
|
|
9 |
Pass Wavelength |
nm |
1310/1490 |
Prilagođeni XGPON |
|
10 |
Izolacija |
dB |
40 (min) |
|
|
11 |
Vrsta optičkog vlakna |
|
SM 9/125um SM vlakna |
|
|
RF parametar |
||||
|
12 |
Frekvencijski opseg |
MHz |
45~2400 |
|
|
13 |
Ravnost trake (40~860) |
dB |
<±1 |
|
|
14 |
Ravnost trake (950~2150) |
dB |
<±2 |
|
|
15 |
Izlazni nivo |
dBuV |
83±2 |
AGC opseg |
|
16 |
Optički AGC opseg |
dBm |
-8 ~ plus 2 |
|
|
17 |
Raspon RF pojačanja |
dB |
20 |
|
|
18 |
Izlazna impedansa |
Ohms |
75 |
|
|
19 |
CATV izlazna frekvencija. Odgovor |
MHz |
40-860 |
|
|
20 |
C/N |
dBc |
54 |
|
|
21 |
CSO |
dBc |
60 |
|
|
22 |
CTB |
dBc |
60 |
|
|
Drugi parametar |
||||
|
23 |
Ulazni napon napajanja |
VDC |
9V & 12V |
|
|
24 |
Potrošnja energije |
W |
<2 |
|
|
25 |
Dimenzije |
mm |
50*88*22 |
|
|
26 |
Neto težina |
KG |
0.119 |
|
