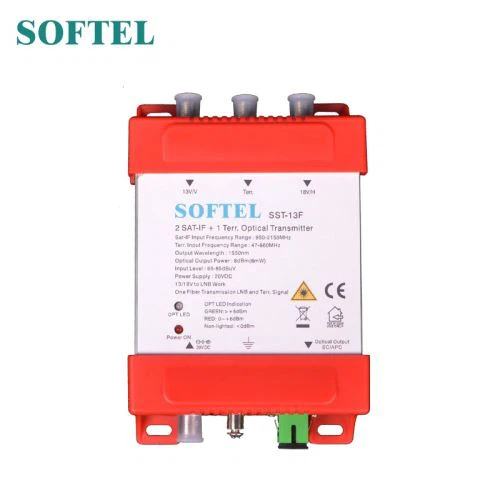

CATV optički odašiljač satelit

CATV & SAT-akoSatelitski optički predajnik



Optički predajnik prihvaća visoko-linearno-linearni leptir DFB lasera koji je izravno moduliran za prijenos 47-862MHz i 960 ~ 2600MHz signal u jednom vlaknu.

Optički odašiljač može odabrati ITU standardnu ​​talasnu dužinu za DWDM sistem za proširenje i ažuriranje mreža. Može se pojačati EDFA i EYDFA za ogroman FTTH sistem. Može biti kompatibilan s bilo kojom FTTX PON tehnologijom za realizaciju kombinacije CATV-a, DVB-S, Interneta i FTTH-a.

Optički odašiljač prihvaća 19 "Standardni nosač, alarm za mikro procesor, a status i alarm o grešci prikazuju se na prednjoj ploči. Standard RJ 45 podržava SNMP APC, ATC kontrolni krug osigurava dug život lasera i pouzdanog rada.

SAT-ako usvaja visoko-linearnost ako pogonski krug s AGC-om kako bi se osigurao kvalitetan prijenos analognog TV-a, digitalne televizije (DBS-C, DBS-T i satelitsku TV u jednoj vlaknima.



Karakterističan

● Usvojite nisku buku uvoženu DFB laseru.

● Superiorni dizajn predisportiranja, u postizanju visokih standarda CNR vrijednosti, još uvijek postoje savršena vrijednost performansi CTB i OCD.

● Inteligentni ventilator, počeo je trčati kada temperatura šasije dostigne set 32 ​​~ 35 stepen.

● Kontrola AGC-a, tako da različita razina unosa RF-a i dalje može održavati znatne izlazne performanse.

● VFD ili LED displej, sa laserskim nadzorom, digitalnim ekranom, alarmom grešaka, upravljanje mrežom i drugim funkcijama; Nakon što laserski operativni parametri odstupaju od softvera postavljene, dopušteni raspon, upozorit će se.

● Sa standardnim sučeljem RS232 za lokalno upravljanje mrežnim mrežama i nadzoru računara.

● Sa standardnim RJ45 sučeljem podržava SNMP za daljinsko nadgledanje.

● Visokokvalitetna prebacivanje napajanja, može biti 90V ~ 265V AC ili -48V DC posao.

● Jedan unos sa frekvencijom 47-2600MHz.

● CATV i SAT-ako se signal može prenijeti u jednoj vlakno

● Može se pojačati EDFA i EYDFA, kompatibilni sa bilo kojom FTTX PON tehnologijom



Parametri

S/N	Predmeti	Tehnički parametri					Jedinica		Primjedbe
		Min		Tipičan	Max
Optički parametri
5.1.1	Radna talasna dužina	1300		1310	1320		NM	Izabran od strane kupca
		1540		1550	1563		NM	Izabran od strane kupca
5.1.2	Izlazna snaga	8			20		MW	1310nm
		4			10		MW	1550nm
5.1.3	Optička izolacija	30					db
5.1.4	Optički povrat gubitka	50					db
5.1.5	Konektor vlakana			FC / APC, SC / APC				Izabran od strane kupca
CATV RF parametri
5.2.1	Širina pojasa		47		862		MHz
5.2.2	Ulazno raspon		75		85		dBuv
5.2.3	Ravnost		-0.75		+0.75		db		47 ~ 862 MHz
5.2.4	C/N		51				db		Test standard GT / T 184-2002
5.2.5	C / CTB		63				db
5.2.6	C / CSO		58				db
5.2.7	Ulazni povratni gubitak		16				db
5.2.8	RF port			F Imperial
5.2.9	Ulazno impedance			75			Ω
SAT-IF parametri
5.3.1	Radna propusnost		5		2600		MHz
5.3.2	Ulazno raspon		-40		-25		dbm
5.3.3	Ravnost		-1		+1		db		950 ~ 2600MHz
5.3.4	Ulazni povratni gubitak		10				db
5.3.5	RF port			Carski
5.3.6	Ulazno impedance			75			Ω
5.3.7	Tuner hranjenje vol			0/13/18			V
5.3.8	Tuner hranjenje cur				300		ma
Opći parametri
5.4.1	Napajanje Vol			O: AC160V - 250 V (50 Hz); B: DC48V			V
5.4.2	Potrošnja energije					30	W
5.4.3	Radna temp		0			50	stepen
5.4.4	Maksimalna radna vlaga		5			95	%
5.4.5	Raspon temperature skladištenja		-40			60	stepen
5.4.6	Veličina			1U 19" 483*395*44			mm
5.4.7	Neto težina (kg)			5			Kg



Dijagram CATV satelitskog optičkog odašiljača



Profil kompanije



FAQ



1. Koji su uvjeti plaćanja koji podržavate?

Obično prihvaćamo t / t, paypal, Western Union. Možete odabrati uvjeti plaćanja koji preferirate.

2. Šta je sa vremenom vodstva?

U osnovi, ako imamo na skladištu, potrebno je u roku od 3 ~ 5 radnih dana nakon potvrde depozita. Ako nemodemo, vrijeme vodećih vremena ovisi.

3. Šta kažete na otpremu?

Obično biramo FedEx, DHL, TNT i UPS i tako dalje kada je roba mala, dok roba ima veliku težinu i jačinu, mi predlažemo korištenje zračne ili morske pošiljke.

4. Možete li učiniti OEM za nas?

Da. Ako postoji određena količina narudžbe, naša OEM usluga uključuje štampanje, logotip i prilagođeni model.
