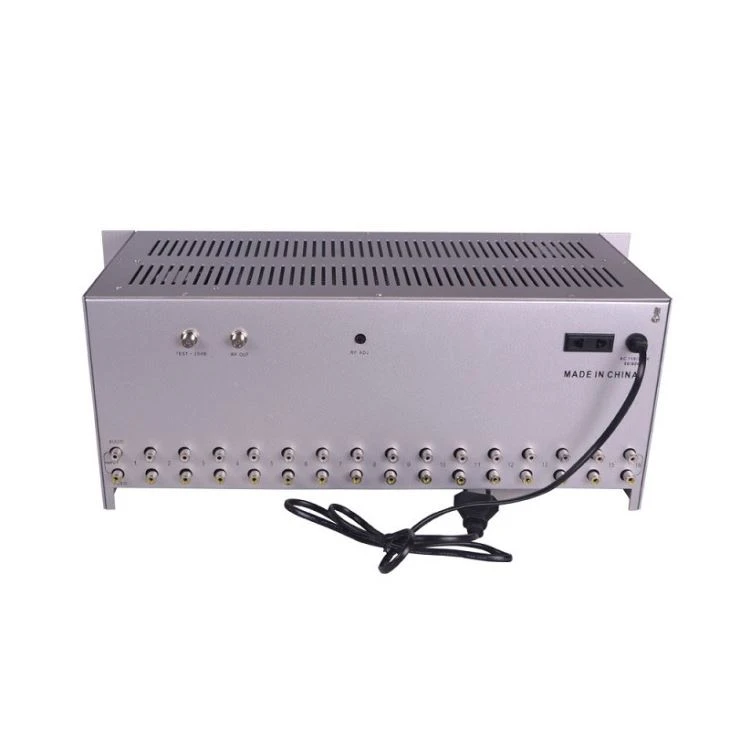

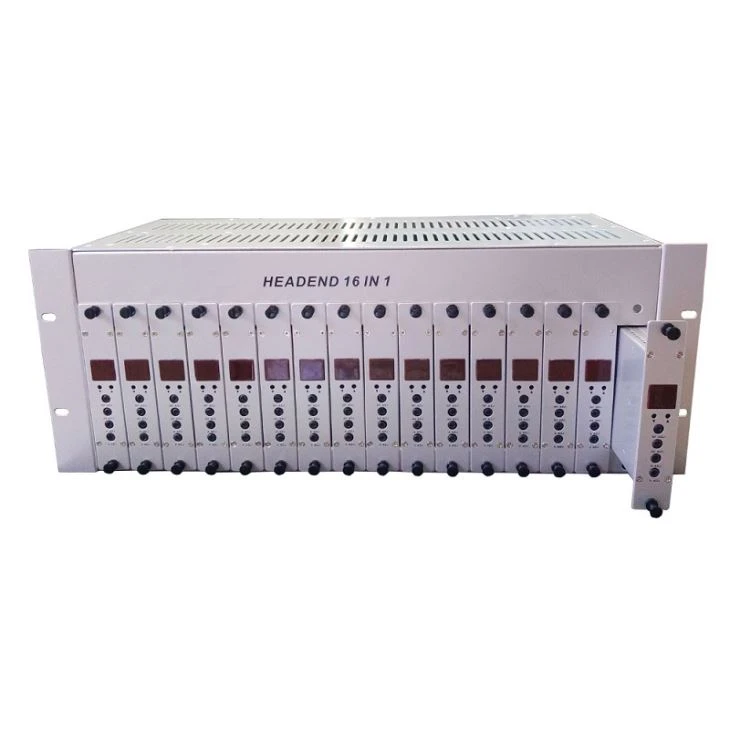

Agile CATV 16 u 1 analogni modulator

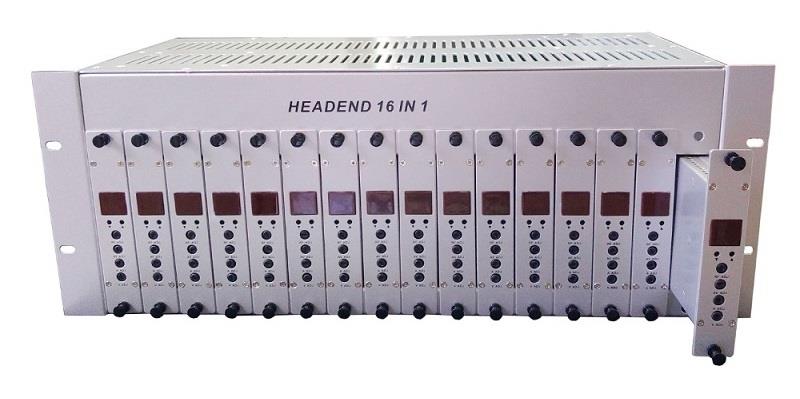

AH1916AM je 4RU šasija montirana na stalak koja može ugraditi 16 komada visokokvalitetnih agilnih modulatora sa filtriranim SAW-om koji pokrivaju 860MHz. Buka van opsega čini ovaj 16 u 1 agilni CATV analogni modulator idealnim u glavi susjednih kanala.
KARAKTERISTIKE
1. Fleksibilnost pune frekvencije omogućava brzo stvaranje kanala kanala
2. Svaki kanal ovog 16 u 1 agilnog CATV analognog modulatora potpuno je neovisan. Konfiguracija kanala je fleksibilna
3.Dva ventilatora za hlađenje produžuju radni vek
4.Neisparljiva memorija osigurava programiranje kanala nakon gubitka napajanja
5. Dvocifreni LED displej omogućava brzu identifikaciju kanala
6. Dostupno u NTSC ili PAL konfiguracijama
SPECIFIKACIJE
RF | Frekvencijski raspon | 45 ~ 860 MHz |
Izlazni konektor | F Konektor | |
Izlazni nivo | 105 dBµV (Adj.) | |
Ispitna tačka | -20 dB | |
Izolacijska luka do luke | ≥ 35 dB | |
Gubitak povratka | ≥ 12 dB | |
Dobitak | + 8 dB | |
OPĆENITO | Kapacitet modulatora | 16 |
Raspon ulaznog napona | 110V ili 220V | |
Ventilator hlađenja | 2 | |
Potrošnja | 70W (potpuno opterećen) | |
Dimenzija | 42 * 17 * 20 cm | |
Neto težina | 9 KG (Potpuno opterećen) | |
težina pošiljke | 3,7 KG (samo šasija) | |
10 KG (potpuno opterećen) | ||
Veličina kartona | 53 * 30 * 24 cm | |
Modulator Card | ||
RF | Izlazna frekvencija | 45 ~ 860 MHz bilo koji kanal |
Izlazni nivo | 103 dBµV (Adj.) | |
Izlazni konektor | F Konektor | |
Omjer A / V | -11 ~ -18 dB (dodatak) | |
Stabilnost frekvencije | ± 10KHz | |
Nivo video ulaza | 0,6-1,5 Vp-p (87,5% modulacija) | |
Priključak za video ulaz | Yellow RCA | |
Nivo audio ulaza | 1Vp-p (25KHz Dev.) | |
Konektor za audio ulaz | Bijeli RCA | |
OPĆENITO | voltaža | DC 5V |
UPOZORENJE
UPOZORENJE | ZAHTEVI |
Izbjegavajte nakupljanje topline | Omogućite prostor za stalak (1 '') između proizvoda s pogonom na glavnoj opremi u opremi |
Osigurajte lak pristup ožičenju regala | Dopustite najmanje 18 inča iza nosača opreme |
Olakšajte servis i održavanje | Dopustite najmanje 36 '' slobodnog prostora ispred nosača opreme |
Izbjegavajte direktno grijanje ili klimatizaciju | Ako je moguće, koristite deflektorske ploče |
Izlazi za naizmeničnu struju | Locirajte opremu u blizini dovoljnih utičnica da biste osigurali snagu za testnu opremu i električni alat |
Podrška za stalak | Učinite da su pojedini nosači nosača dovoljno kruti da podupiru regale |
Propuštanje zgrade | Pazite da kaplje voda na opremu sa krovova koji propuštaju vodu, krovove valovitih krovova i kondenzacije cijevi za hladnu vodu |
