Agile modulator catv 16 je 4RU šasija montirana u stalak koja omogućava ugradnju do 16 komada visokokvalitetnih agilnih modulatora sa filtriranom SAW filtriranjem koji pokrivaju 860 MHz.

Pošaljite upit

Uvod u proizvod

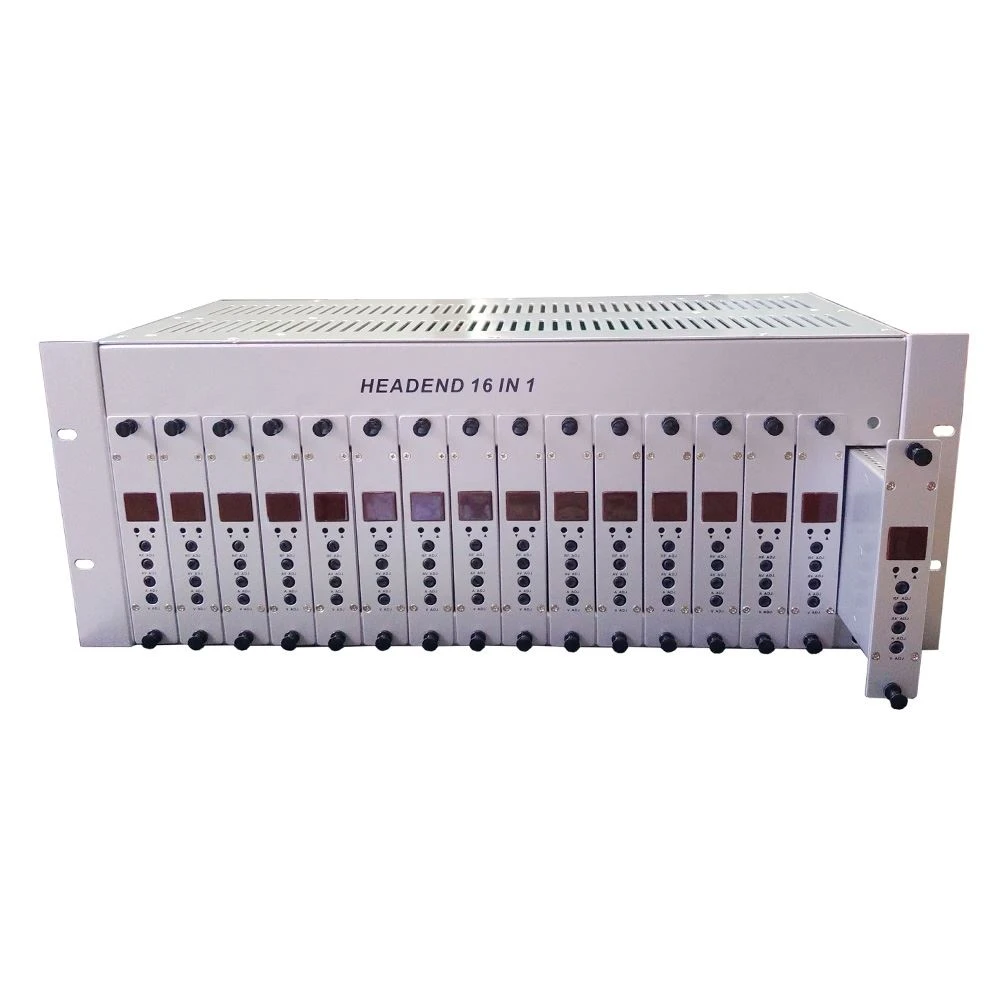

Agile modulator catv 16

Agile modulator catv 16 je 4RU šasija montirana u stalak koja omogućava ugradnju do 16 komada visokokvalitetnih agilnih modulatora frekvencije sa filtriranim SAW-om koji pokrivaju 860 MHz. Ugrađeni aktivni kombajn uklanja nepotrebne kablove i potencijalne probleme s povezivanjem i osigurava visoku razinu izlaza. Niska buka izvan pojasa čini ga idealnim u susjednom glavnom kanalu.

OSOBINE agilnog modulatora catv 16

1. Potpuno frekventna agilnost omogućava brzo stvaranje postava kanala

2. Svaki kanal je potpuno neovisan. Konfiguracija kanala je fleksibilna

3. Dva ventilatora za hlađenje produžuju radni vijek

4.Netokalna memorija osigurava programiranje kanala nakon gubitka napajanja

5.Dvocifreni LED zaslon pruža brzu identifikaciju kanala

6.Dostupno u NTSC ili PAL konfiguracijama

Specifikacija agilnog modulatora catv 16

Šasija
RF	Frekvencijski opseg	45 ~ 860 MHz
	OutputConnector	F konektor
	Izlazni nivo	105 dBµV (prilagodba)
	Test Point	-20 dB
	Izolacijski port do luke	≥ 35 dB
	Povratni gubitak	≥ 12 dB
	Dobitak	+ 8dB
GENERALNO	Kapacitet modulatora	16
	Raspon ulaznog napona	110V ili 220V
	Ventilator za hlađenje	2
	Potrošnja	57W (potpuno opterećen)
	Dimenzija	42 * 17 * 20 cm
	Neto težina	10KG (potpuno opterećeno)
	težina pošiljke	3,7 KG (samo šasija)
	težina pošiljke	11 KG (potpuno opterećen)
	Veličina kartona	53 * 30 * 24 cm
	Modulator Card
RF	Izlazna frekvencija	45 ~ 860 MHz
	Izlazni nivo	113dBµV (prilagodba)
	Izlazni konektor	FConnector
	A / VRatio	-11 ~ -18dB (pril.)
	Stabilnost frekvencije	± 5KHz
	Nivo video ulaza	0,6-1,5Vp-p (87,5% modulacija)
	Video ulazni konektor	YellowRCA
	Nivo audio ulaza	1Vp-p (razvitak 25KHz)
	Audio ulazni konektor	Bijela RCA
OPĆENITO	voltaža	DC 5V

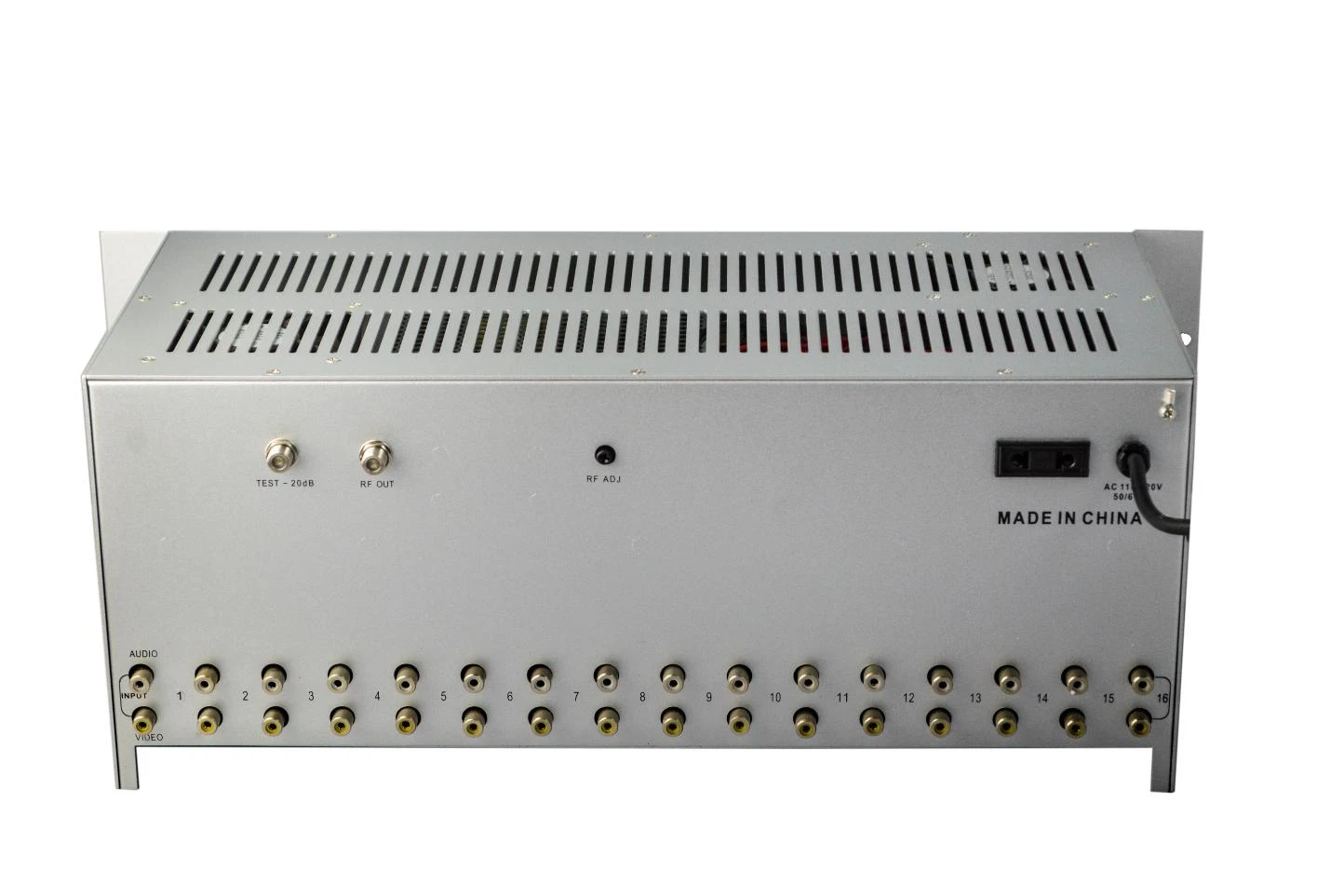

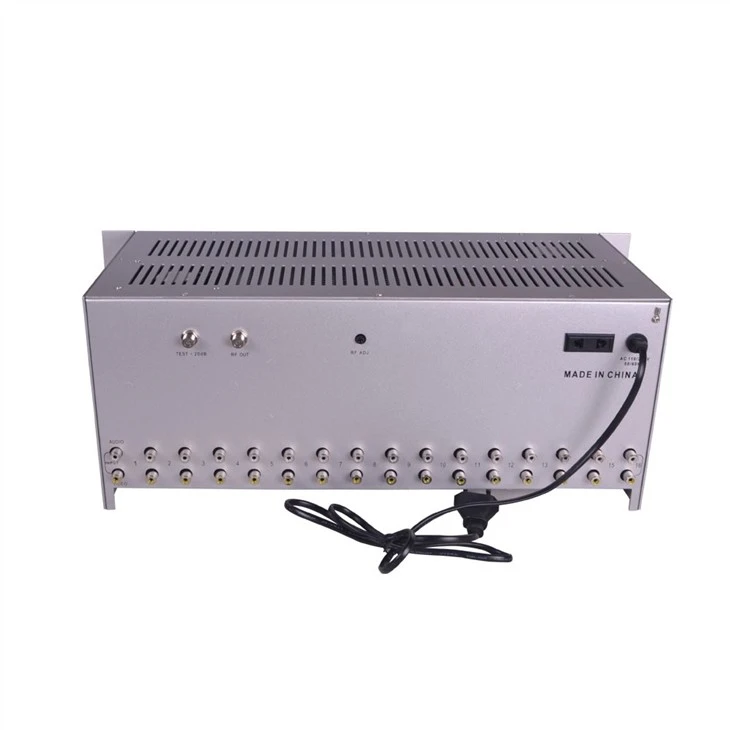

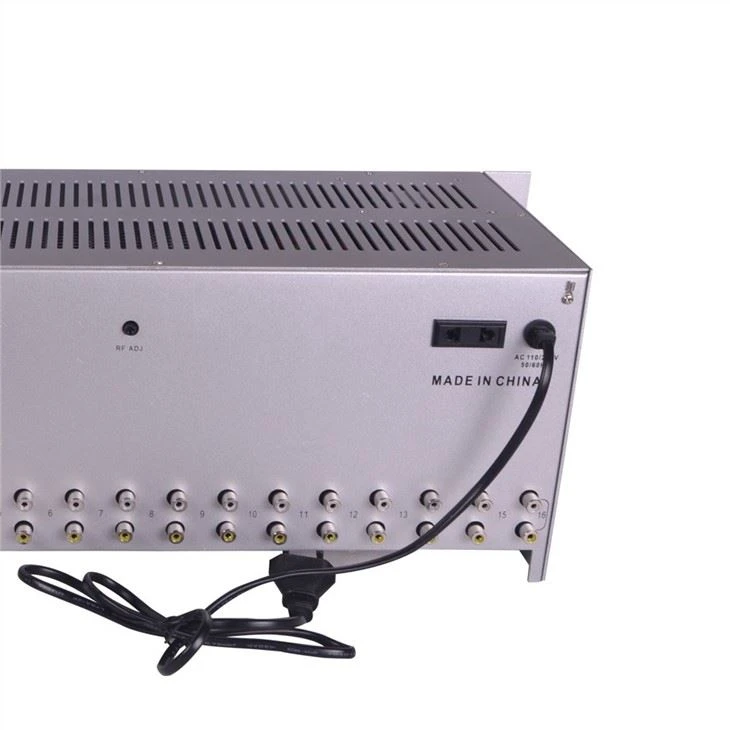

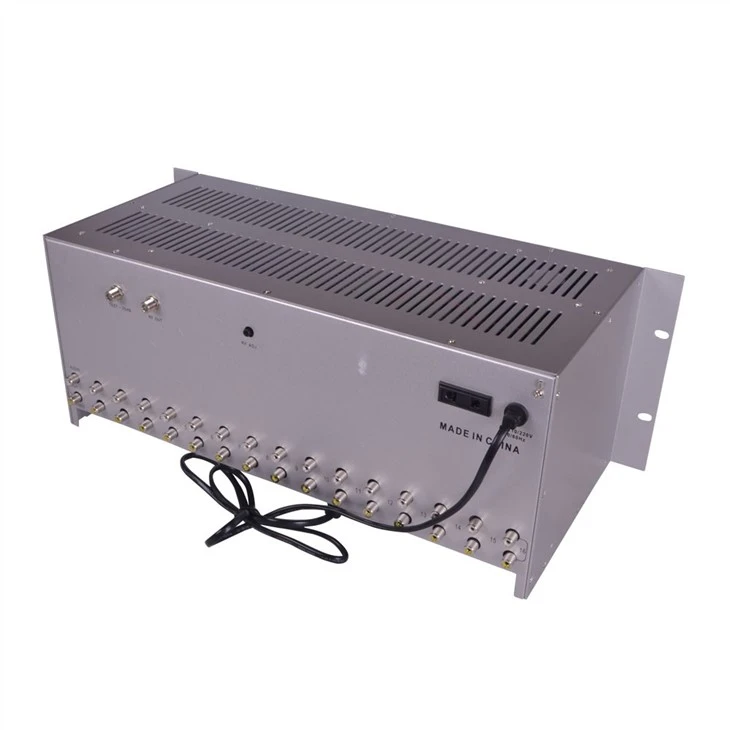

Agile modulator catv 16

1.VIDEO&pojačalo; AUDIO ULAZ
Umetnite video i audio signal u svaku modulator karticu

2. TESTNA TAČKA
Izlazni nivo očitan u ovom trenutku bit će niži za 20 dB od stvarnog izlaza

3.RF IZLAZ
Na ovom portu je obezbeđeno 16 moduliranih CATV signala na maksimalnom izlazu 105dBµV

4.RF IZLAZNI PRID.
Prilagođavanje izlaznog nivoa kombajna na RF IZLAZU. Kontrola se može podesiti u opsegu od 8 dB. Okrenite u smjeru kazaljke na satu da povećate nivo izlaza

5. UTIČNICA I KABL
Izvor napajanja 110V ili 220V

6.GND
Za uzemljenje modulatora
