CATV modulator 16 kanala
CATV modulator 16 kanala

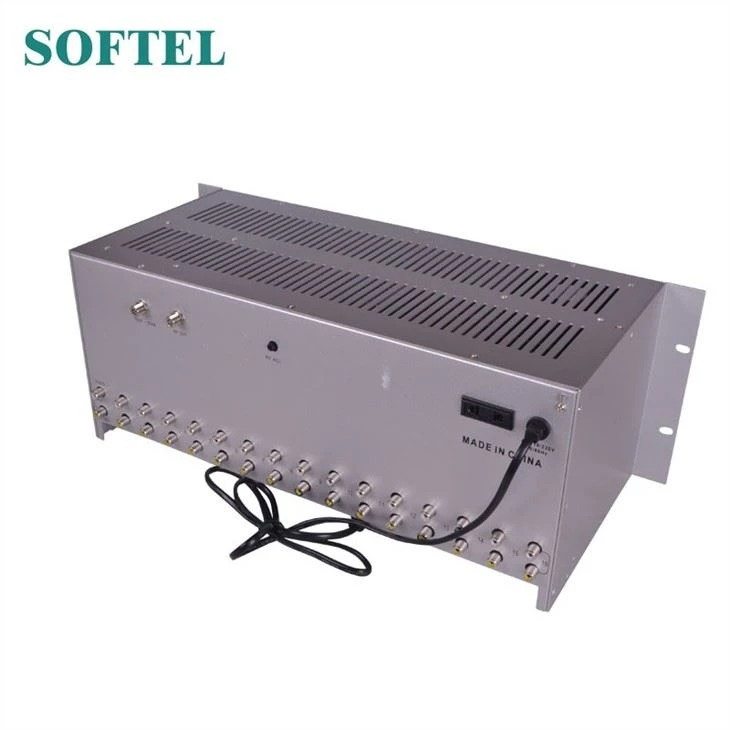

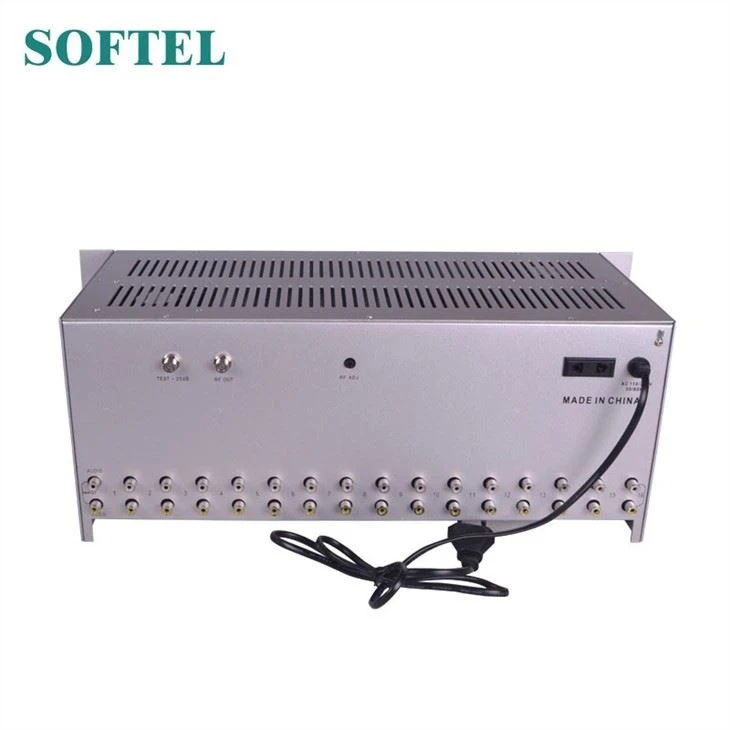

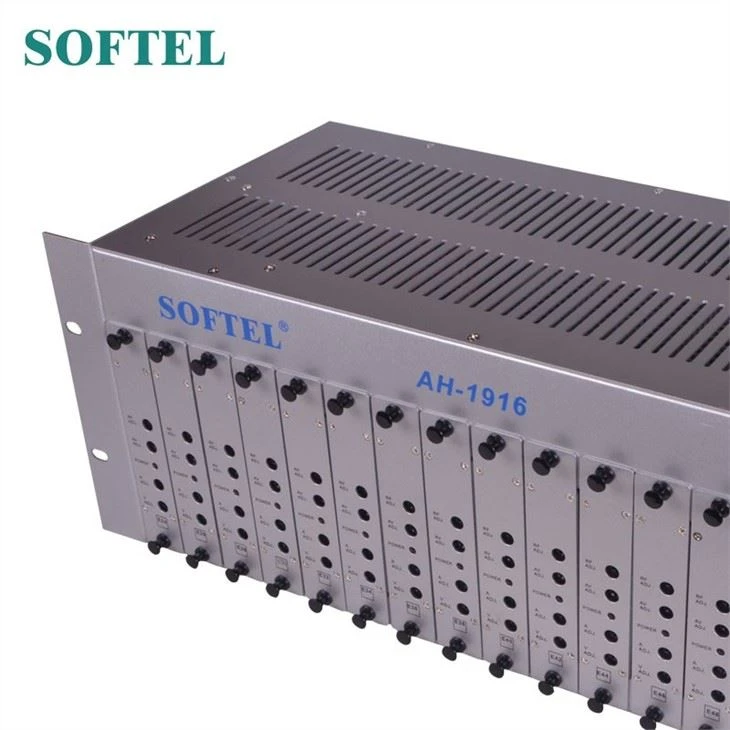

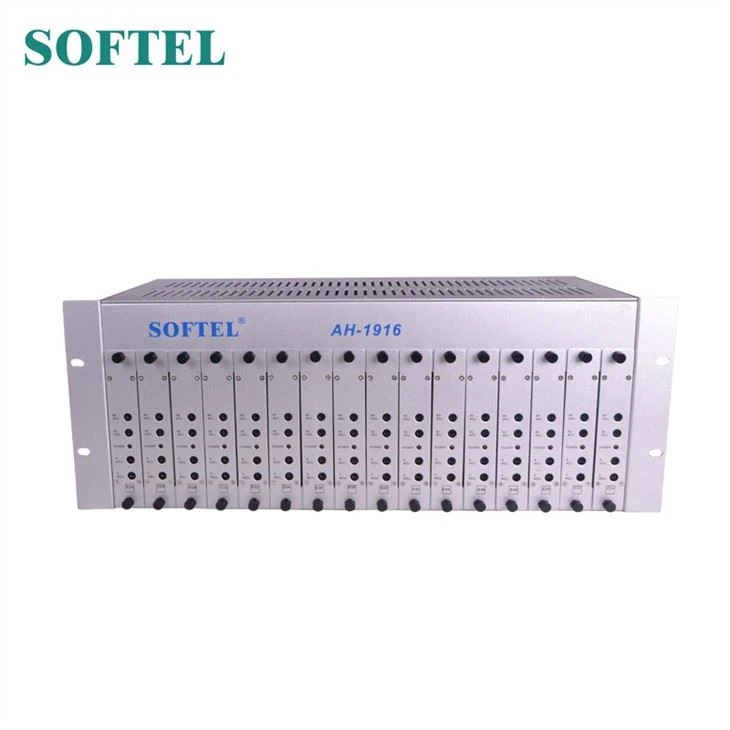

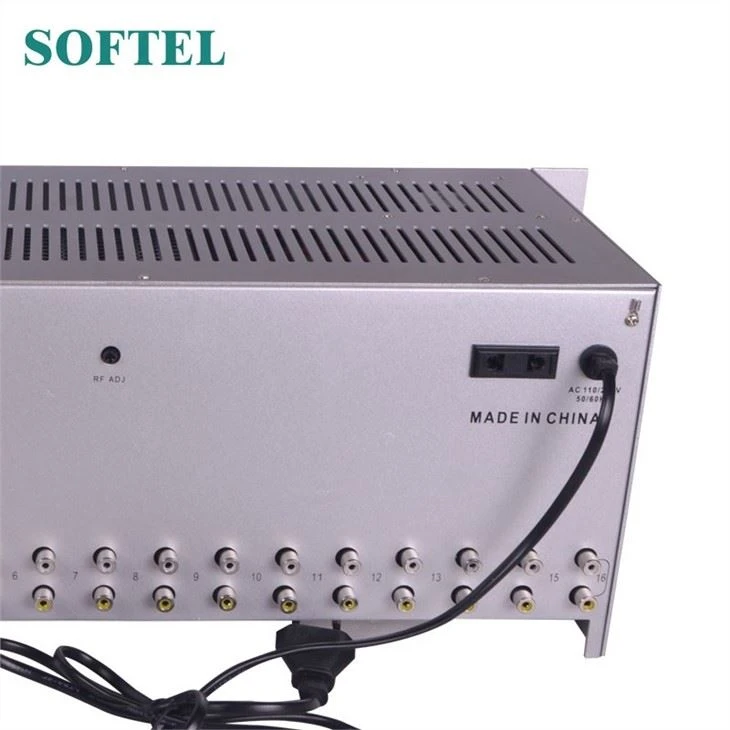

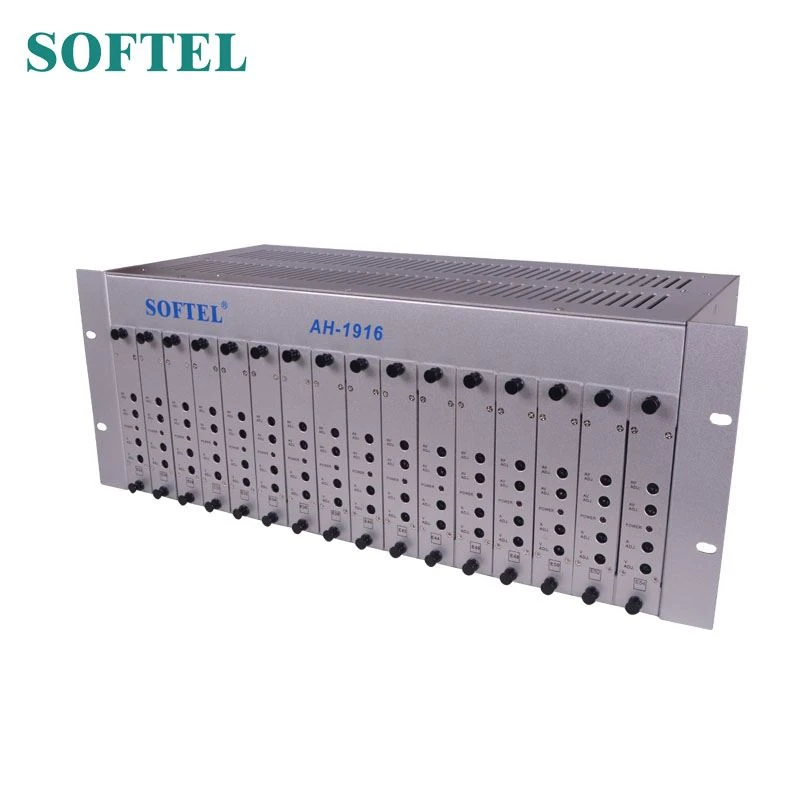

CATV modulator 16 kanala je 4RU šasija montirana u stalak koja omogućava ugradnju do 16 dijelova fiksnih mini modulatora kojima upravlja mikroprocesor. Ugrađeni aktivni kombajn eliminiše nepotrebne kablove i potencijalne probleme s povezivanjem i osigurava visoku izlaznu razinu. Sve modulator kartice su savršeno tvornički podešene na željene kanale i odgovarajuće odstupanje.
OSOBINE CATV modulatora 16 kanala
1. Ostatak selektivnosti bočnog opsega omogućava konfiguraciju susjednih kanala bez održavanja
2. Dva ventilatora za dugotrajne performanse
Razina izlazne snage kombajna 3,45 dBmV, nije potreban dodatni kombajn
4.SAW (površinski akustični talas) filtriranje na IF za superiornost u opsegu C / N
5. Kontrole pristupa na prednjoj ploči omogućavaju jednostavno postavljanje
6.Dostupno u NTSC ili PAL konfiguracijama
Specifikacija catv modulatora 24 kanala
Šasija | ||
RF | Frekvencijski opseg | 45 ~ 860 MHz |
OutputConnector | F konektor | |
Izlazni nivo | 105 dBµV (prilagodba) | |
Test Point | -20 dB | |
Izolacijski port do luke | ≥ 35 dB | |
Povratni gubitak | ≥ 12 dB | |
Dobitak | + 8dB | |
GENERALNO | Kapacitet modulatora | 16 |
Raspon ulaznog napona | 110V ili 220V | |
Ventilator za hlađenje | 2 | |
Potrošnja | 57W (potpuno opterećen) | |
Dimenzija | 42 * 17 * 20 cm | |
Neto težina | 10KG (potpuno opterećeno) | |
težina pošiljke | 3,7 KG (samo šasija) | |
| 11 KG (potpuno opterećen) | ||
Veličina kartona | 53 * 30 * 24 cm | |
| Modulator Card | ||
RF | Izlazna frekvencija | 45 ~ 860 MHz |
Izlazni nivo | 113dBµV (prilagodba) | |
Izlazni konektor | FConnector | |
A / VRatio | -11 ~ -18dB (pril.) | |
Stabilnost frekvencije | ± 5KHz | |
Nivo video ulaza | 0,6-1,5Vp-p (87,5% modulacija) | |
Video ulazni konektor | YellowRCA | |
Nivo audio ulaza | 1Vp-p (razvitak 25KHz) | |
Audio ulazni konektor | Bijela RCA | |
OPĆENITO | voltaža | DC 5V |

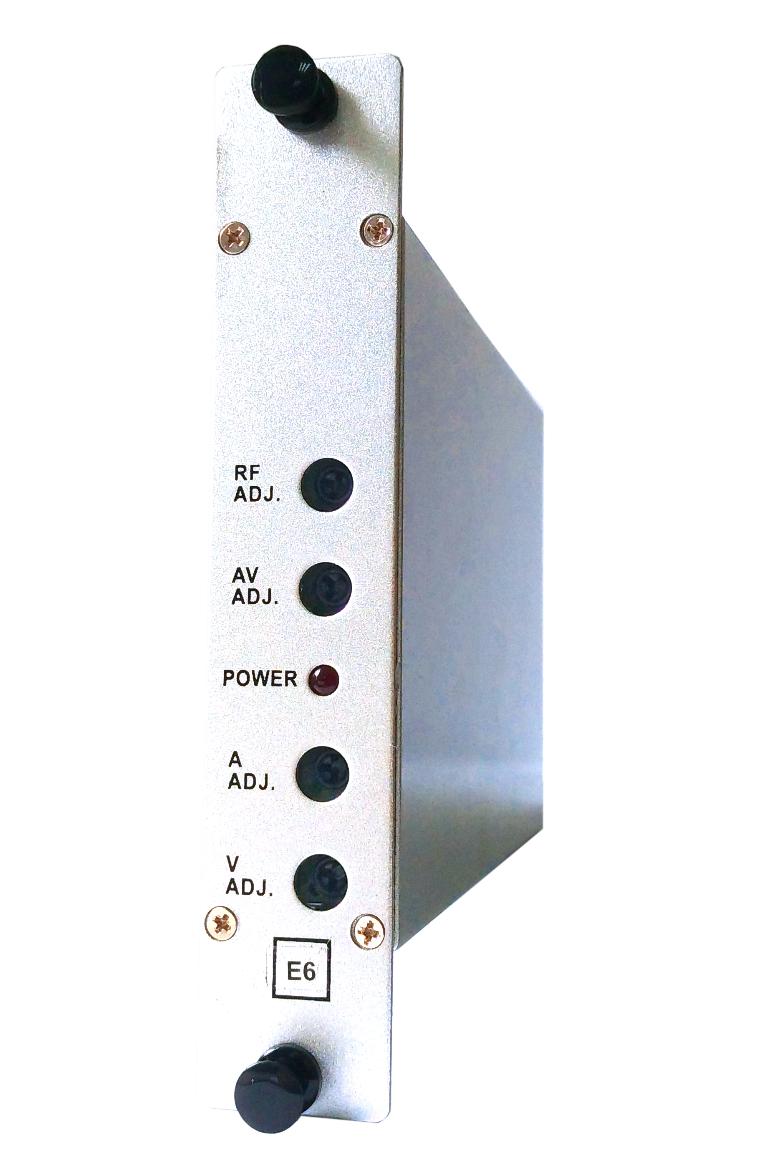

1.Gumb
Držite karticu modulatora u šasiji
2.RF ADJ.
Prilagođavanje za izlazni nivo. Kontrola se može podesiti u opsegu od 17 dB. Okrenite u smjeru kazaljke na satu da povećate nivo
3.AV PRIL.
Podesite odnos zvuka i slike u opsegu od 18 dB. Molimo vas da se ne mijenjate jer je savršeno tvornički postavljen.
4. POKAZATELJ SNAGE
Crvena LED lampica svijetli kada se na modulator napaja struja
5. PRILOG
Koristi se za podešavanje odstupanja za audio modulaciju. Okrenite u smjeru kazaljke na satu da povećate odstupanje.
6.V PRID.
Ova kontrola prilagođava indeks video modulacije koji je postavljen na 87,5%. Okrenite u smjeru kazaljke na satu da povećate svjetlinu.
7. Oznaka kanala
Označavanje naziva kanala
