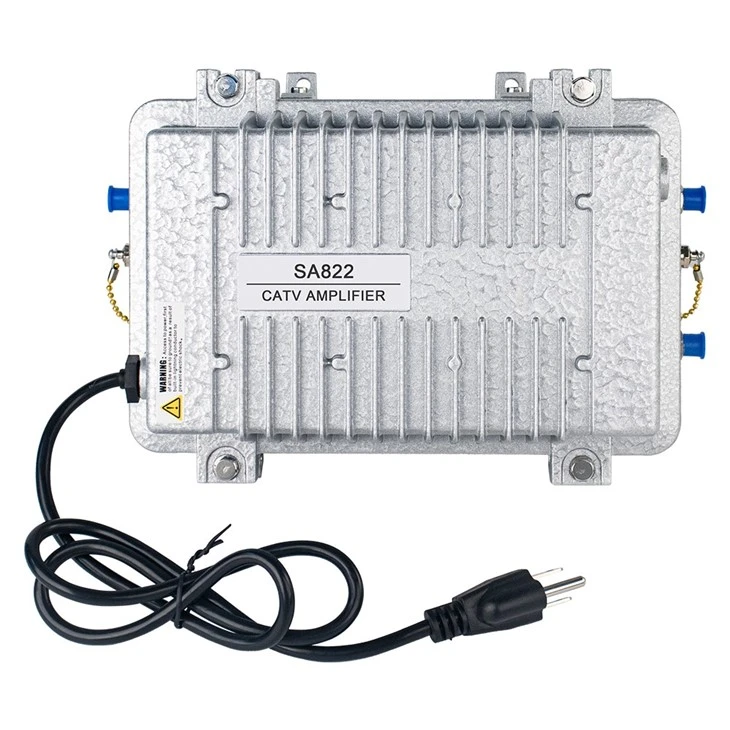

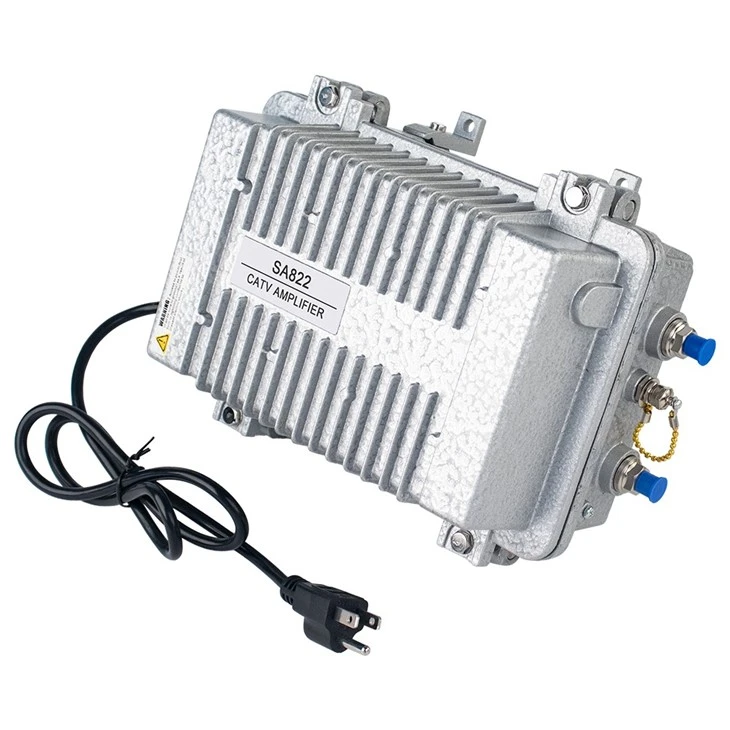

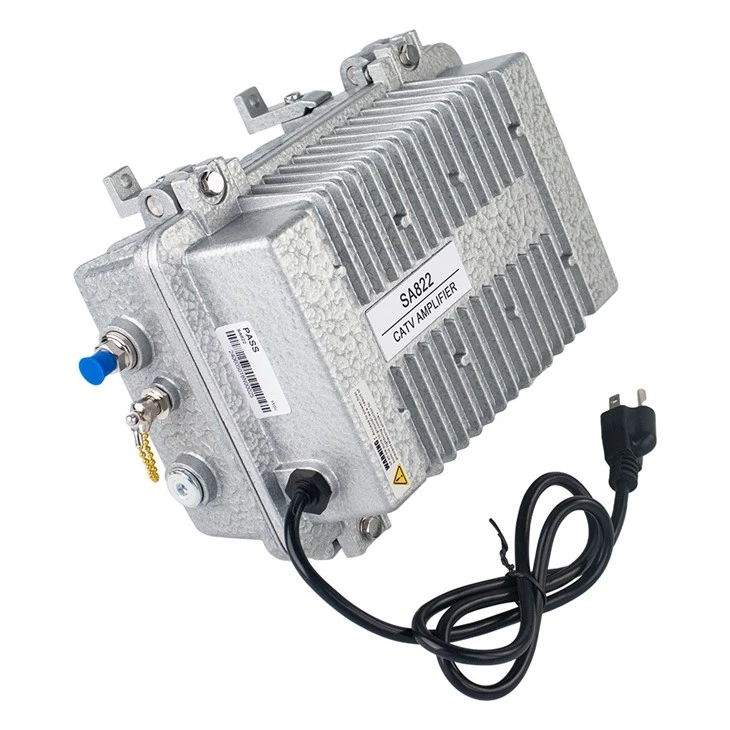

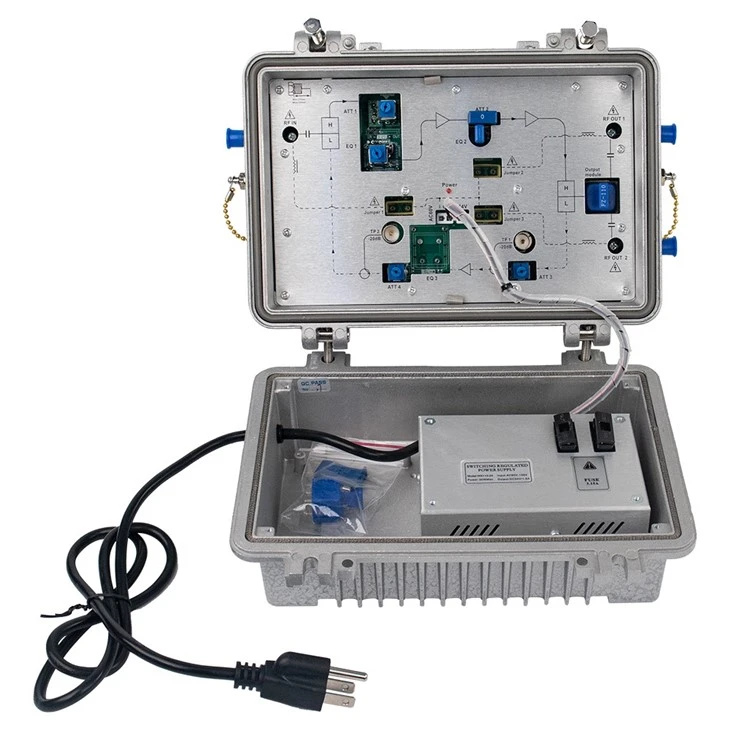

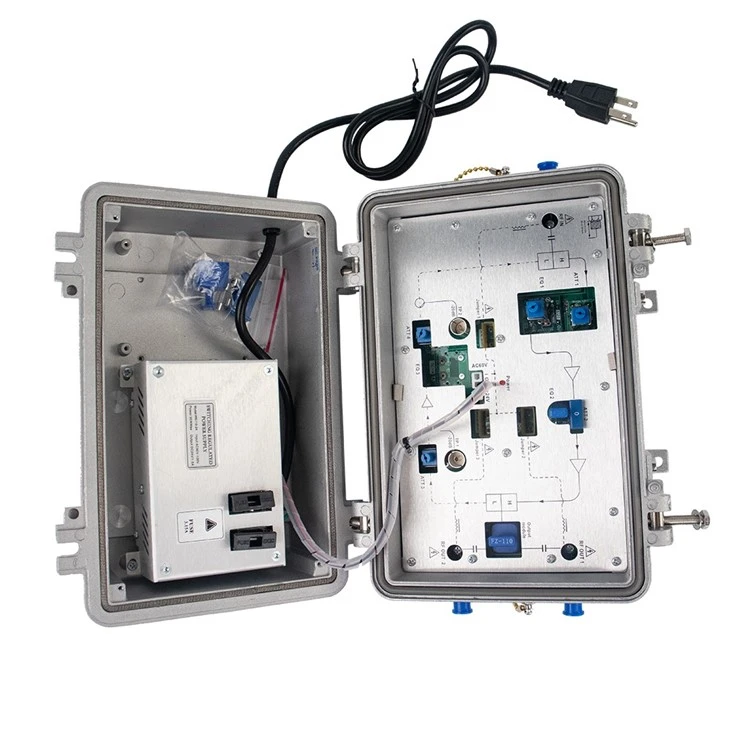

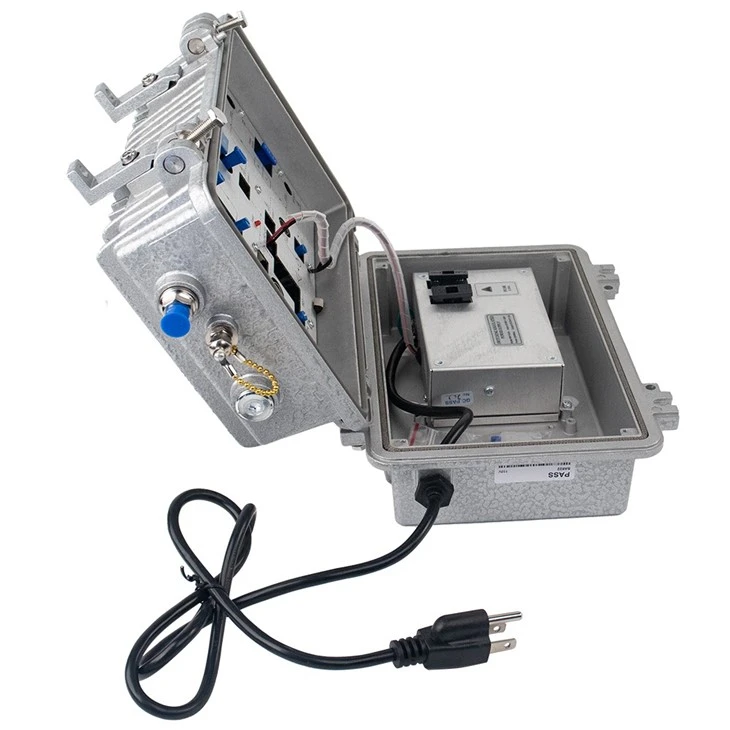

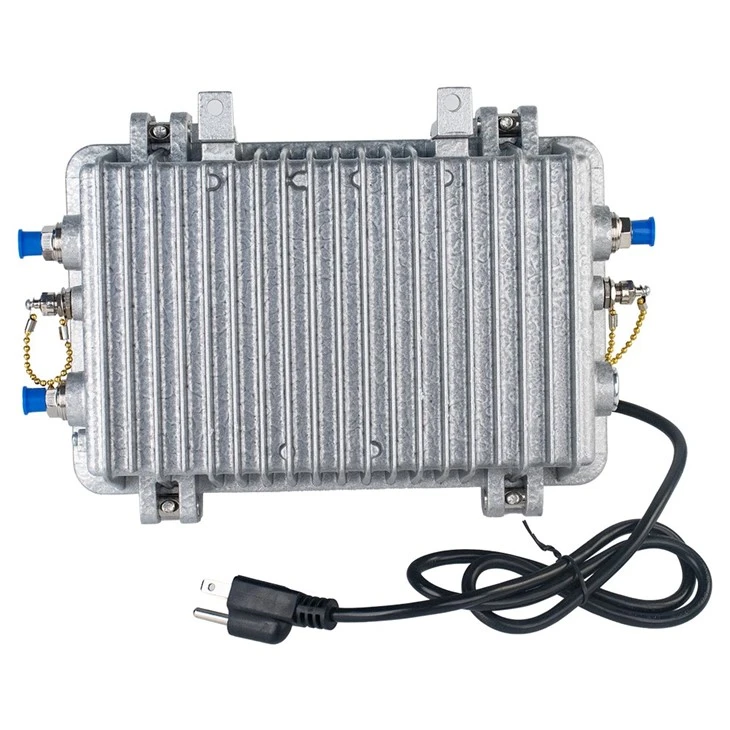

Vanjsko RF pojačalo
Pogodno se koristi u dvosmjernom prijenosu (može se rezervirati) i izjednačavanju signala višeklasnog trank prijenosa ili visoko zahtijevane distributivne mreže. Usvojite PHILIPS, NEC uvezene module za udvostručavanje snage. Audio predpojačalo je niskošumno cevno push-pull pojačalo za mikrovalnu pećnicu kako bi se osiguralo dovoljno pojačanja. Ima 1 ulaz i 2 izlaza, a svaki priključak ima prekostrujnu zaštitu. Izlazna grana ili distributivnost se mogu promijeniti nakon toga. Koristi se dvostruki ekvilajzer, tako da je podešavanje ravnosti prijenosa za više klasa jednostavno i praktično. Attenuator i ekvilajzer su plug-in, tako da kupci mogu izabrati fiksni ili podesivi stil. Visokopouzdano napajanje prekidača (ili linearno napajanje) i strogi vodootporni dizajn i dizajn protiv groma osiguravaju stabilan i dugotrajan rad.
Ključne karakteristike vanjskog RF pojačala
1. Pojačanje signala: povećati snagu primljenog RF signala i poboljšati kvalitet signala.
2. Supresija šuma: smanjite šum u signalu i poboljšajte omjer signal-šum.
3. Proširena pokrivenost: Proširite pokrivenost bežičnih komunikacionih sistema povećanjem jačine signala.
4. Podesivo pojačanje: Korisnici mogu podesiti pojačanje pojačala prema svojim stvarnim potrebama kako bi postigli najbolje performanse.
5. Dvosmjerni prijenos: Podržava pojačanje i uplink i downlink signala i pogodan je za dvosmjerne komunikacione sisteme.
Specifikacije
|
Stavka |
Jedinica |
Technical Parameters |
||
|
Forward Transmission |
||||
|
Frekvencijski opseg |
MHz |
47/54/85~862 |
47/54/85~750 |
47/54/85~550 |
|
Rated Gain |
dB |
Veće ili jednako 30 |
Veće ili jednako 30 |
Veće ili jednako 30 |
|
Flatness In Band |
dB |
±0.75 |
||
|
Nazivni ulazni nivo |
dBμV |
72 |
||
|
Nazivni izlazni nivo |
dBμV |
102 |
102 |
102 |
|
Podesivi opseg pojačanja |
dB |
Podesivo: 0~15dB, fiksno: 3,6,9, 12, 15 |
||
|
Opseg podešavanja nagiba |
dB |
Podesivo: 0~24dB, fiksno: 6,9, 12, 15, 18 |
||
|
Noise Figure |
dB |
Manje ili jednako 12 |
||
|
CTB |
dB |
60 |
||
|
CSO |
dB |
60 |
||
|
Povratni gubitak |
dB |
Veće ili jednako 14 |
||
|
Prijenos unazad |
||||
|
Frekvencijski opseg |
MHz |
5~30/42/65 (ili odredio korisnik) |
||
|
Flatness In Band |
dB |
±0.75 |
||
|
Povratni gubitak |
dB |
Veće ili jednako 14 |
||
|
Rated Gain |
dB |
0 ili 20 odabranih |
||
|
MAX izlazni nivo |
dBμV |
Veće ili jednako 110 |
||
|
Podesivi opseg pojačanja |
dB |
0~15 |
||
|
Opseg podešavanja nagiba |
dB |
0~10 |
||
|
Generale odgovor |
||||
|
Napon napajanja (50Hz) |
V |
A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V |
||
|
Thunder Stroke |
KV |
5 (10/700μS) |
||
|
Dimenzija |
mm |
270×215×118 |
||

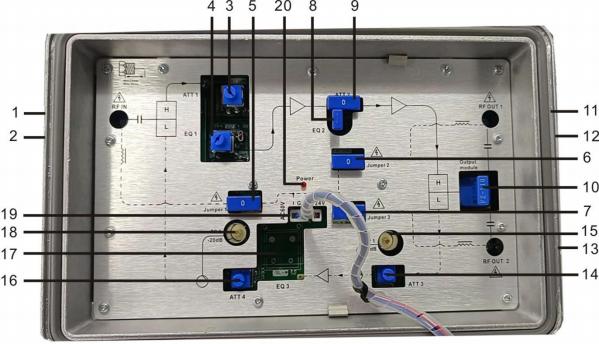

Struktura Dijagram
Napon izvora napajanja: ~220V(A), ~60V(B) ~110V(C)
|
1. RF ulaz |
2. -20dB ulazni RF test port |
3. Proslijedi ATT1 |
|
4. Naprijed EQ1 |
5. Power Supply Pass Plug-in 1 |
6. Power Supply Pass Plug-in 2 |
|
7. Power Supply Pass Plug-in 3 |
8. EQ2 (-6dB) |
9. Proslijedi ATT dodatak 2 |
|
10. Izlazna slavina ili razdjelnik (opcionalno) |
11. RF izlaz 1 |
12.-30dB izlazni RF test port |
|
13. RF izlaz 2 |
14. Obrnuti ATT1 |
15. Obrnuti RF test port 1 |
|
16. Obrnuti ATT2 |
17. Reverse EQ |
18. Obrnuti RF test port 2 |
|
19. Ulaz za napajanje matične ploče |
20. LED za napajanje |
