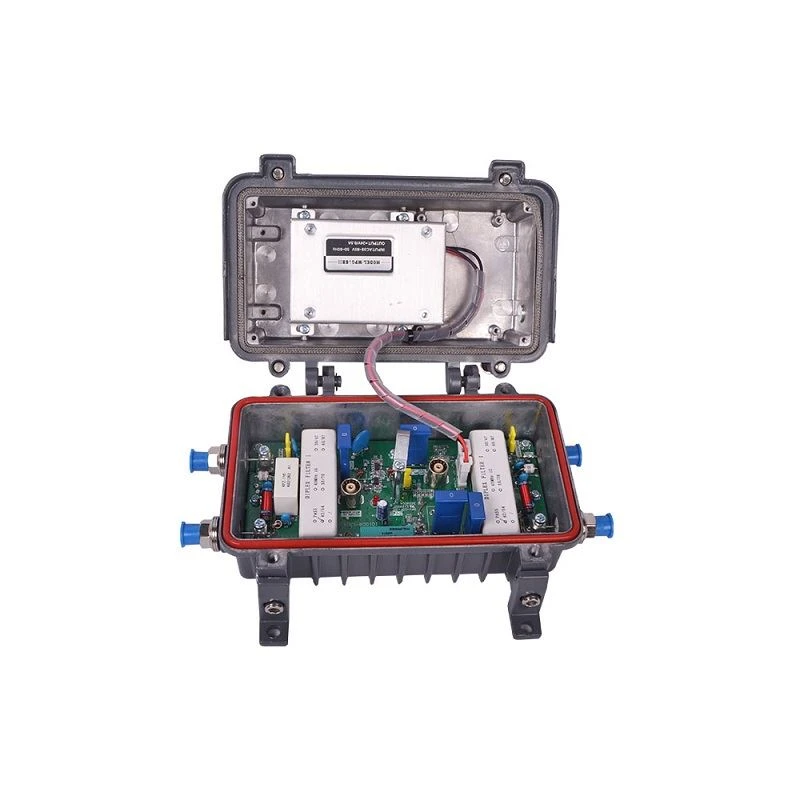

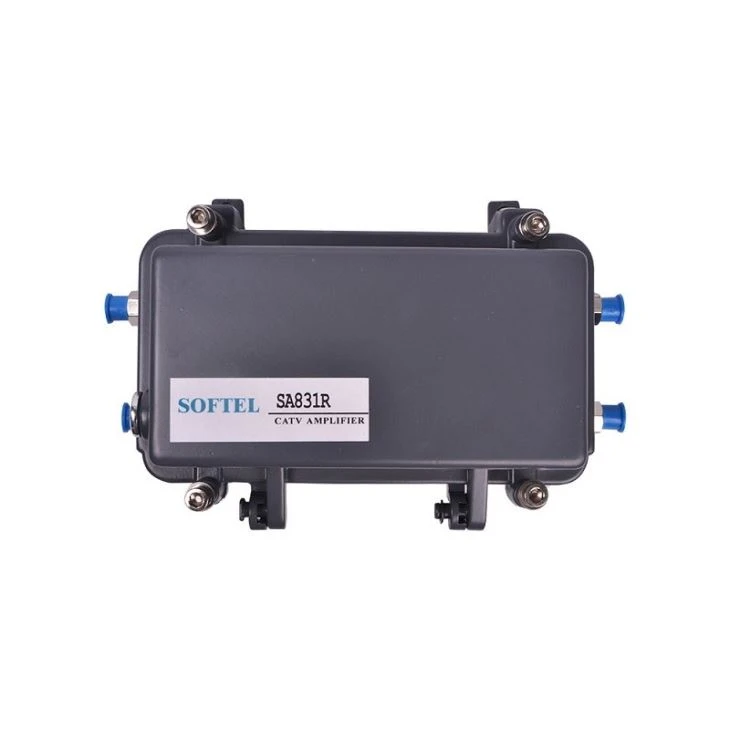

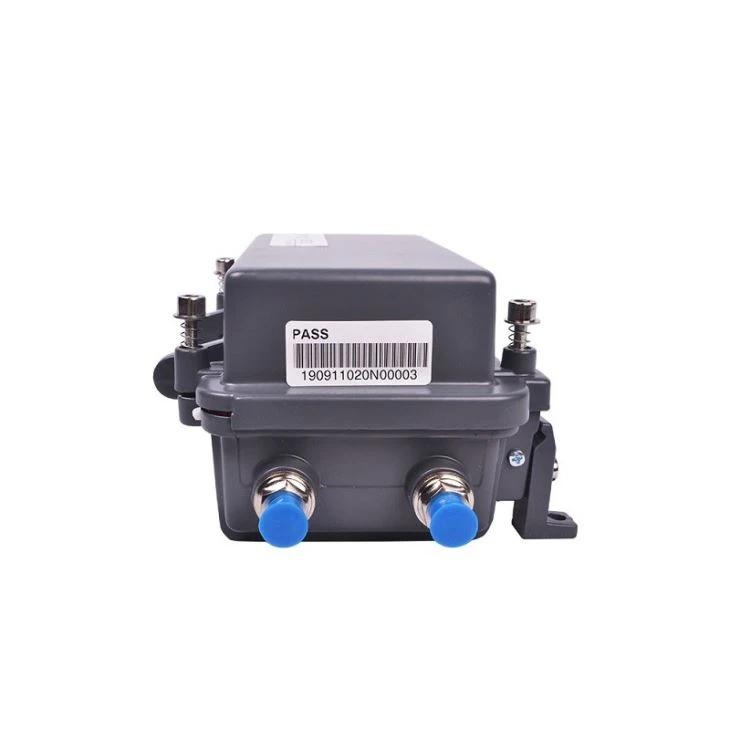

CATV vanjsko pojačalo
ZnačajkeCATV vanjskog pojačala

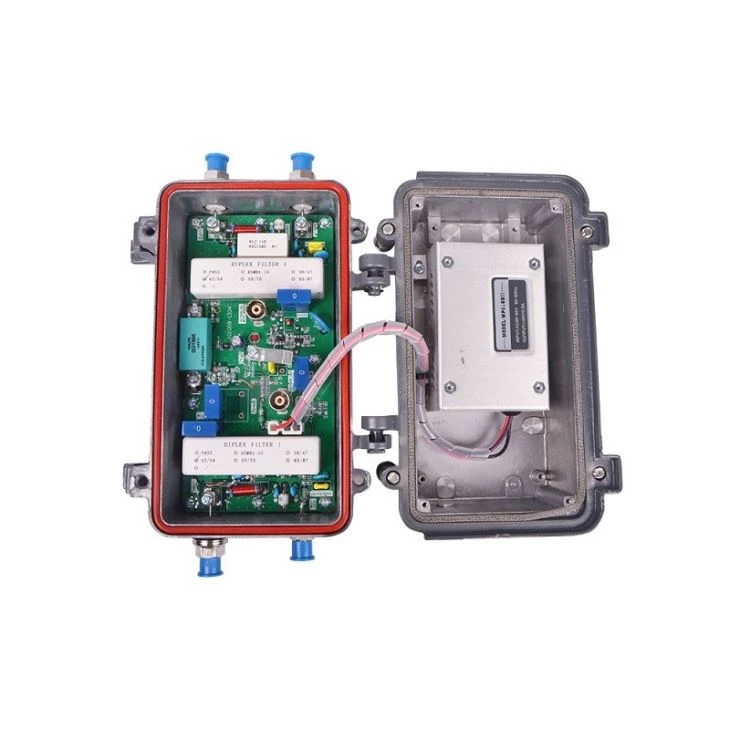

1. Usvaja Philips RF modul ili kineski modul u putu kretanja, stabilan izlazni nivo, dobar nelinearni; usvajanje sklopa mikro-buke sa niskom razinom buke u obrnutom putu, malim izobličenjem i visokim odnosom signala i šuma.

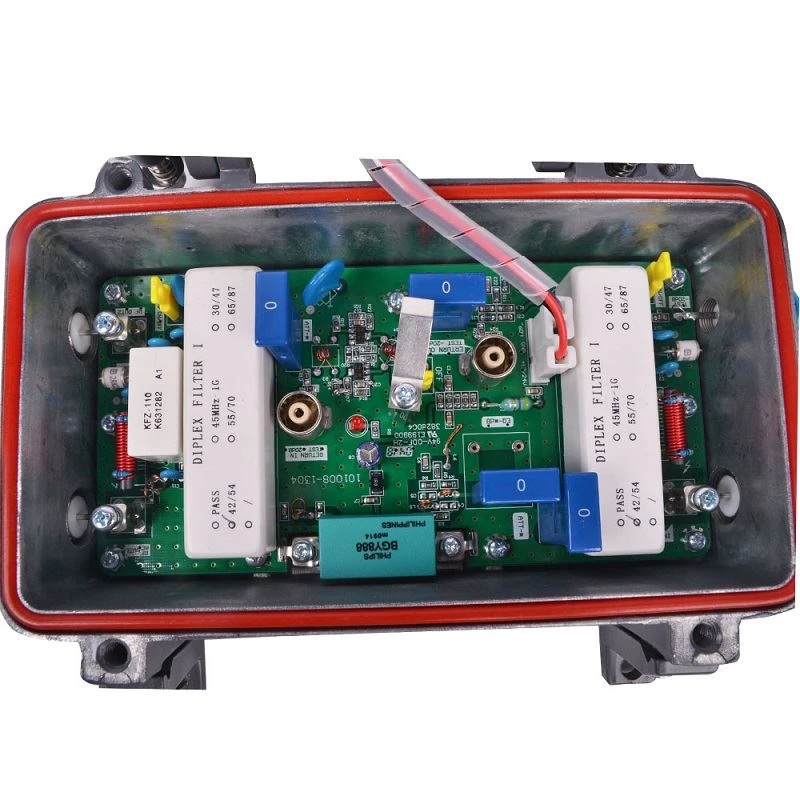

2. Dva priključna dvostruka filtra i fiksni (ili VAR) ekvilajzer i prigušivač.
3. Vodootporna školjka od lijevanog aluminija, pouzdano prebacivanje napajanja i čvrst sustav protiv grmljavine garantirali su da oprema može kontinuirano dugo raditi u groznom okruženju.
Specifikacije
Ime | CATV vanjsko pojačalo | |
Frekvencijski raspon | Napred | 87-860MHz |
| Obrnuti (opcija) | 5-65MHz | |
Standardni dobitak | Napred | 30dB |
| Obrnuti (opcija) | 12dB | |
Broj buke | Napred | ≤10dB |
| Obrnuti (opcija) | ≤12dB | |
Izlazni nivo | Napred | 102dBuV |
| Obrnuti (opcija) | 110dBuV | |
CTB | Napred | ≥65dB |
OCD | Napred | ≥63dB |
| Gubitak povratka | Napred | ≥15dB |
| Rezerva | ≥15dB | |
voltaža | Ac: 135v-250v, ili Ac: 35v-90v | |
Potrošnja | 20W | |
Dimenzija | 235mmx210mmx120mm | |
Teststanje
Na rasponu od 750MHz (112,25 ~ 743,25MHz) prilikom ispitivanja C / CTB i C / CSO, postavite 79 PAL-D oponašanja signala TV kanala; postavite 93PAL-D oponaša signal TV kanala u rasponu 862 MHz (112,25 ~ 855,25MHz). Odaberite f1=65MHz, f2=63MHz i f3=57MHz za testiranje pri mjerenju indeksa maksimalne izlazne razine u upgo prijenosu. Indeks „Nosač intermodulacijskog omjera drugog reda“ testira se pod uvjetom izlaznog nivoa 110dBuV, a za testiranje odaberite f1=10MHz, f2=60MHz i f3=50MHz.

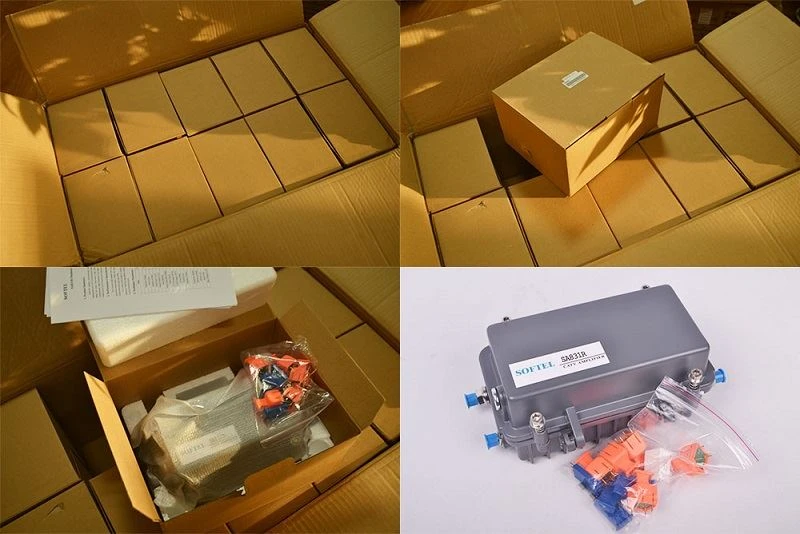

Paket
