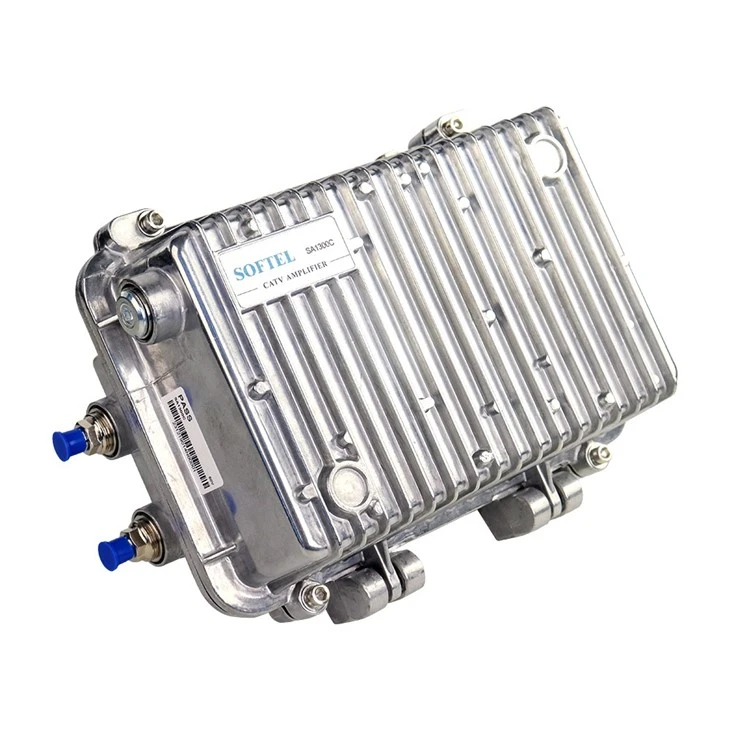

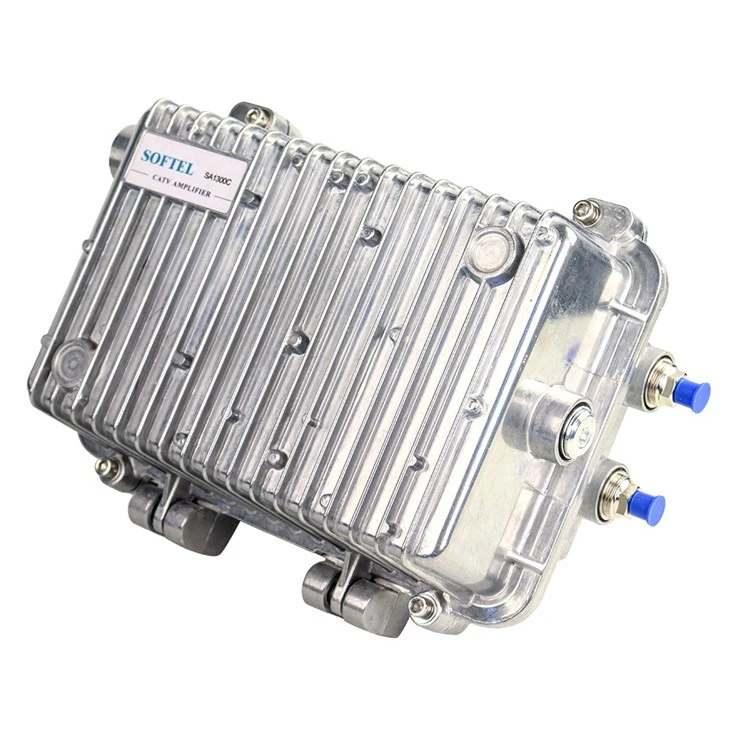

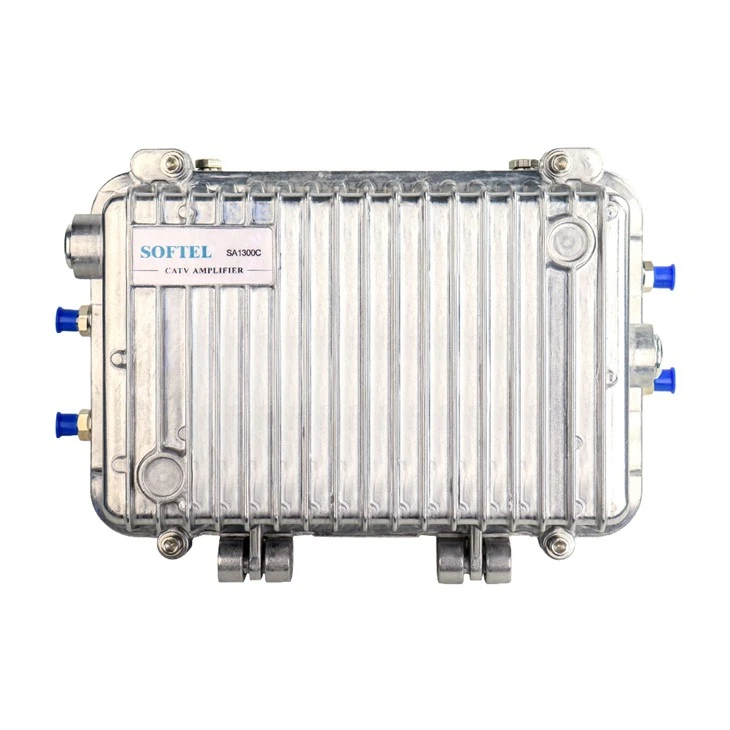

RF pojačavač proizvođač

Predmet

Jedinica

Tehnički parametri

Prosljeđivati

Raspon frekvencije

MHz

47/54/85-862/1003

Ocijenjeni dobitak

db

30

34

36

38

40

Minimalni puni dobitak

db

Veći ili jednak 30

Veći ili jednak 34

Veći ili jednak 36

Veći ili jednak 38

Veći ili jednak 40

Nazivni nivo ulaza

dbμv

72

Nazivni nivo izlaza

dbμv

108

Raspona u bendu

db

±0.75

Slika buke

db

Manje od ili jednako 10

Povratni gubitak

db

Veći ili jednak 16

Prigušenje

db

1-18 (fiksni umetci, odstupanje od 1DB)

Prema potrebama korisnika

Ravnoteža

db

1-15 (fiksni umetci, 1DB koračajući)

C / CTB

db

65

Stanje ispitivanja: 79 kanalni signal, nivo izlaza: 85MHz / 550MHz / 860 MHz.

99dbuv / 105dbuv / 108 dBuv

C / CSO

db

63

Grupno kašnjenje

NS

Manje od ili jednako 10 (112,25 MHz / 116,68 MHz)

AC Hum Modulacija

%

< 2%

Steći stabilnost

db

-1.0 ~ +1.0

Povratni put

Raspon frekvencije

MHz

5 ~ 30/42/65

Ocijenjeni dobitak

db

Veći ili jednak 20

Minimalni puni dobitak

db

Veći ili jednak 22

Maksimalni izlazni nivo

dbμv

Veći ili jednak 110

Raspona u bendu

db

±0.75

Slika buke

db

Manje od ili jednako 12

Povratni gubitak

db

Veći ili jednak 16

Prevoznik za međusobno redom drugog reda

db

Veći ili jednak 52

Stanje ispitivanja: izlazni nivo 110dbuv, testne tačke: f 1=10 MHz, f 3= MHz, f 3= f2-f 1=50 MHz

Grupno kašnjenje

NS

Manje ili jednako 20 (57MHz / 59MHz)

AC Hum Modulacija

%

< 2%

Opći performans

Karakteristična impedancija

Ω

75

Testni port

db

-20±1

Napon napajanja

V

O: AC (135 ~ 250) V; B: AC (45 ~ 90) V

Impulsa izdržava napon (10 / 700μs)

kv

> 5

Potrošnja energije

W

29

Dimenzija

mm

295 (L) × 210 (W) × 150 (H)

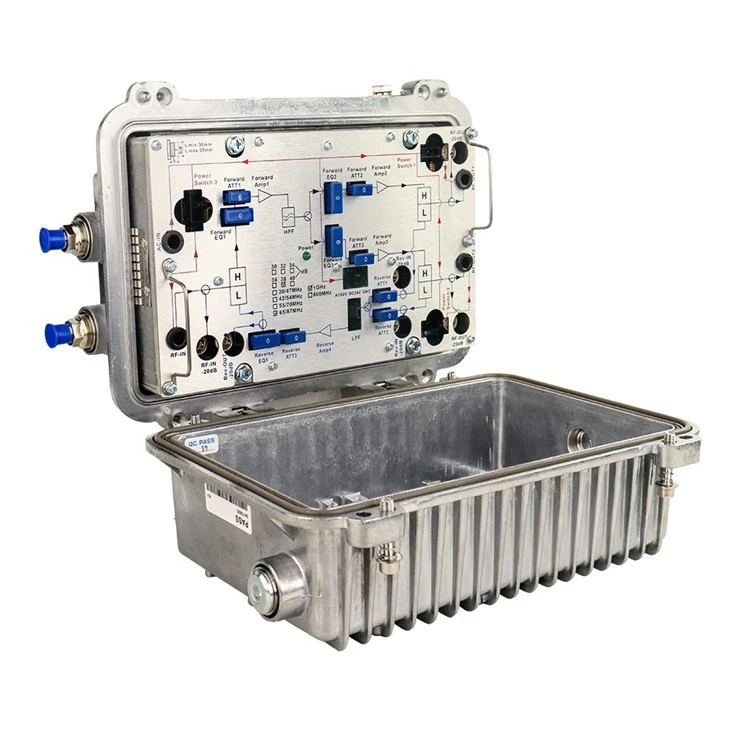

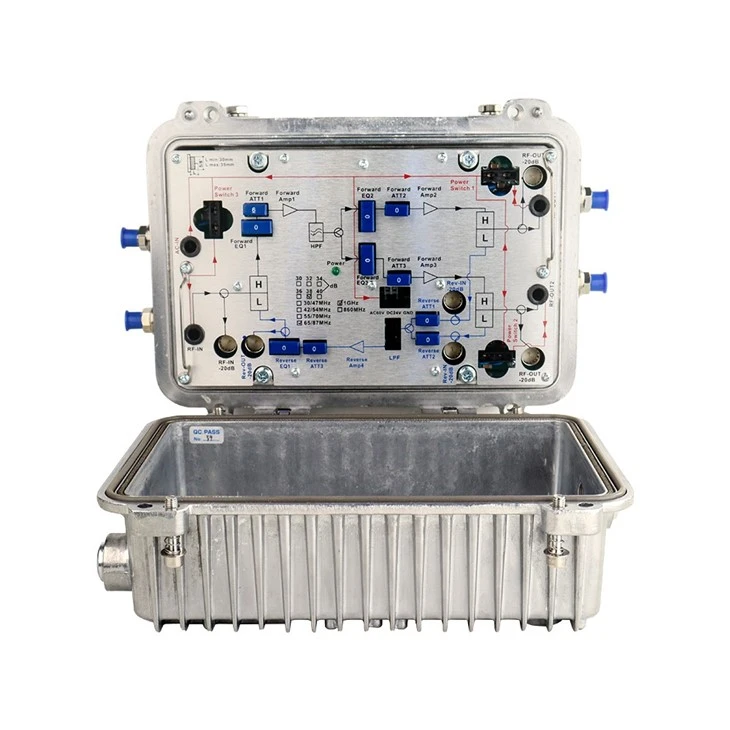

1

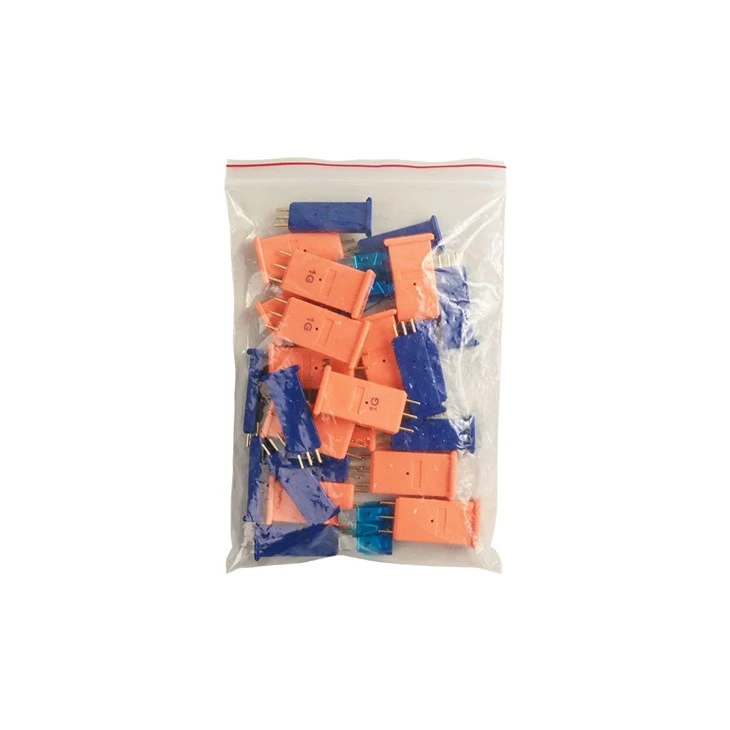

Naprijed fiksno att umetak 1

2

Naprijed Fiksni EQ umetak 1

3

Indikator napajanja

4

Naprijed Fiksni EQ umetak 2

5

Naprijed Fiksni att umetak 2

6

Naprijed Fiksni EQ umetak 3

7

Naprijed fixint att umetak 3

8

Auto osigurač 1

9

Prosljeđivanje izlaza 1 test port (-20db)

10

RF izlazni priključak 1

11

Port za unos unatrag 1 (-20db)

12

RF izlazni port 2

13

Prosljeđivanje izlaza 2 Test port (-20db)

14

Auto osigurač 3

15

AC60V port za napajanje

16

Power Port

17

RF ulaz ulaz

18

Prosljeđivanje ulaznog testnog porta (-20dB)

19

Port za ispitu unazad (-20db)

20

Unazad fiksni eq umetak 1

21

Unazad fiksni att umetak 3

22

Niski prolazni filter

23

Unatrag fiksni att umetak 1

24

Unazad fiksni att umetak 2

25

Port za ispit unazad ulaz 2 (-20db)

26

Auto osigurač 2
