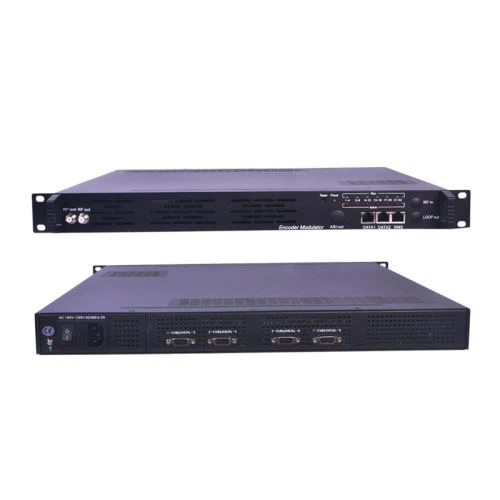

Modulator HDMI enkodera

SFT3536S modulator digitalnog tv enkodera podržava 8/16/24 HDMI ulaza

Pošaljite upit

Uvod u proizvod

opis proizvoda

SFT3536S (modulator digitalnog tv kodera) je profesionalni uređaj visoke integracije koji uključuje kodiranje, multipleksiranje i modulaciju. Podržava 8/16/24 HDMI ulaza, 1 ASI ulaz, 1 USB ulaz za plaćanje i 128 IP ulaza preko GE porta.

Karakteristike

8/16/24 HDMI ulazi, MPEG-4 AVC/H.264 video kodiranje
1 ASI ulaz za re-mux
1 USB plejer (Ubacite USB fleš disk sa“xxx.ts” video zapisi u SFT3536S i reprodukujte sadržaj na jednostavan način; sistem datoteka FAT 32.)
128 IPinputoverUDPi RTPviaGE port
Svaki prenosni kanal obrađuje maksimalno 32 IP sa GE porta (UDP& RTP protokol)
MPEG1LayerII,LC-AACi HE-AACAudio kodiranje,AC3PassThroughandudiogain podešavanje
Podržava 12 grupa multipleksiranja/DVB-Kmodulacije
Podržava 8 grupa za multipleksiranje/DVB-T/ATSCmoduliranje ---Opcionalno
Podrška za 6 (ili 16) grupa multipleksiranja/ISDB-Tmodulacija---Opcionalno
Podržava 1 ASI izlaz kao ogledalo jednog od RF izlaznih nosača --- Opciono
Podržava 12 MPTS IP izlaz preko UDP, RTP/RTSP–DVB-C RFout
Podržava 8 MPTS IP izlaz preko UDP, RTP/RTSP-- DVB-T/ATSC RFout
Podržava 6 (ili 16) MPTS IP izlaza preko UDP, RTP/RTSP-- ISDB-T RFout
PodrškaLOGO, natpis i umetanje QR koda(Podržan jezik: 中文, engleski, يةعربال, ไทย, , ruski, اردو, za više jezika molimo konsultujte nas…)
Podržava PID remapping/precizno PCR podešavanje/PSI/SI uređivanje i umetanje
Kontrola putem web upravljanja i laka ažuriranja putem weba

Dijagram principa

Specifikacije

Input	8/16/24 HDMI ulazi za opciju 1 ASI ulaz za remuks 1 ulaz za USB plejer za remuks 128 IP ulaz preko UDP i RTP, GE port, RJ45—DVB-C RF izlaz 128 IP ulaz preko UDP i RTP, GE port, RJ45—DVB-T/ATSC RF izlaz 128 IP ulaz preko UDP i RTP, GE port, RJ45—ISDBT RF izlaz
Video	Rezolucija	Input	1920&puta;1080_60P,1920&puta;1080_60i, 1920&puta;1080_50P,1920&puta;1080_50i, 1280&puta;720_60P, 1280&puta;720_50P, 720&puta;576_50i,720&puta;480_60i,
		Izlaz	1920&puta;1080_30P, 1920&puta;1080_25P, 1280&puta;720_30P, 1280&puta;720_25P, 720&puta;576_25P,720&puta;480_30P,
	Kodiranje	MPEG-4 AVC/H.264
	Brzina prijenosa	1Mbps~13Mbps svaki kanal
	Rate Control	CBR/VBR
	GOP struktura	IP…P (P podešavanje okvira, bez B okvira)
Audio	Kodiranje	MPEG-1 sloj 2, LC-AAC, HE-AAC i AC3 prolaze
	Stopa uzorkovanja	48KHz
	Rezolucija	24-bitni
	Audio Gain	0-255 Podesivo
	MPEG-1 sloj 2 Brzina prijenosa	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	LC-AAC Brzina prijenosa	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC brzina prijenosa	48/56/64/80/96/112/128 kbps
Multipleksiranje	Maksimalni PID Remapiranje	255 ulaza po kanalu
	Funkcija	PID remapping (automatski ili ručno)
		Precizno PCR podešavanje
		Automatski generirajte PSI/SI tablicu
Modulacija	DVB-C	QAM Channel	12 nesusednih nosilaca izlaza (maksimalno propusni opseg 192MHz)
		Standard	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		RF frekvencija	50~960MHz, korak od 1KHz
		RF izlazni nivo	-20~+3dbm, korak od 0,1db
		Symbol Rate	5.0Msps~7.0Msps, 1ksps stepping
			J.83A	J.83B
		Constellation	16/32/64/128/256QA M	64/256 QAM
		Bandwidth	8M	6M
	DVB-T	Standard	EN300744
		FFT mod	2K,4K, 8K

		Bandwidth		6M, 7M, 8M
		Constellation		QPSK, 16QAM, 64QAM
		Guard Interval		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		RF frekvencija		50~960MHz, korak od 1KHz
		RF izlaz		Izlaz 8 nesusednih nosilaca (maksimalno propusni opseg 192MHz)
		RF izlazni nivo		-20~ +3dBm, korak od 0,1db
	ATSC	Standard		ATSC A/53
		Bandwidth		6M
		Constellation		8VSB
		FEC		RS(208 188)+Trellis
		MER		& ge;40dB
		ACL		-55 dBc
		RF frekvencija		50~960MHz, korak od 1KHz
		RF izlaz		Izlaz 8 nesusednih nosilaca (maksimalno propusni opseg 192MHz)
		RF izlazni nivo		-20~+3dbm (za sve nosioce), 0,5db stepping
	ISDB-T	Standard		ARIB STD-B31
		Bandwidth		6M
		Constellation		QPSK, 16QAM, 64QAM
		Guard Interval		1/32, 1/16, 1/8, 1/4
		Prijenos Mode		2K, 4K, 8K
		Stopa koda		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		RF frekvencija		50~960MHz, korak od 1KHz
		RF izlaz		6 (ili 16) nesusednih nosilaca izlaza (maksimalni propusni opseg 192MHz)
		RF izlazni nivo		-20dBm~+3dBm, korak od 0,1dB
Stream output	1 ASI izlaz kao ogledalo jednog od RF izlaznih nosača (opciono) 12 MPTS izlaza preko UDP i RTP/RTSP kao ogledalo 12 DVB-C nosača, 8 MPTS izlaza preko UDP i RTP/RTSP kao ogledalo od 8 DVB-T/ATSC nosača (opciono) 6 MPTS izlaza preko UDP i RTP/RTSP kao ogledalo od 6 ISDB-T nosača (opciono) 16 MPTS izlaza preko UDP i RTP/RTSP kao ogledalo 16 ISDB-T nosača (opciono) 1*1000M Base-T Ethernet interfejs, GE port
Funkcija sistema	Upravljanje mrežom (WEB)
	kineski i engleski jezik
	Nadogradnja Ethernet softvera
Razno	Dimenzija (W&puta;L&puta;H)		482 mm&puta; 328 mm&puta; 44 mm
	Životna sredina		0~45℃(rad)；-20~80℃(Skladištenje)
	Zahtjevi za napajanje		AC 110V± 10%, 50/60Hz, AC 220± 10%, 50/60Hz
