Turner ASI IP ulazni Qam modulator

Turner ASI IP ulaz Qam Modulator je visoke performanse i troškovno učinkovit mux-scrambling QAM modulator dizajniran od strane Softel

Pošaljite upit

Uvod u proizvod

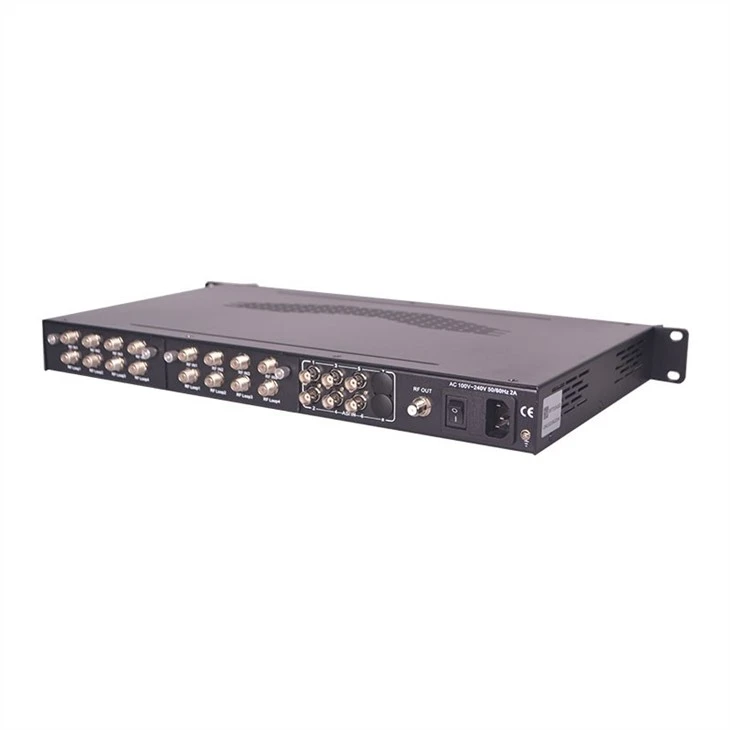

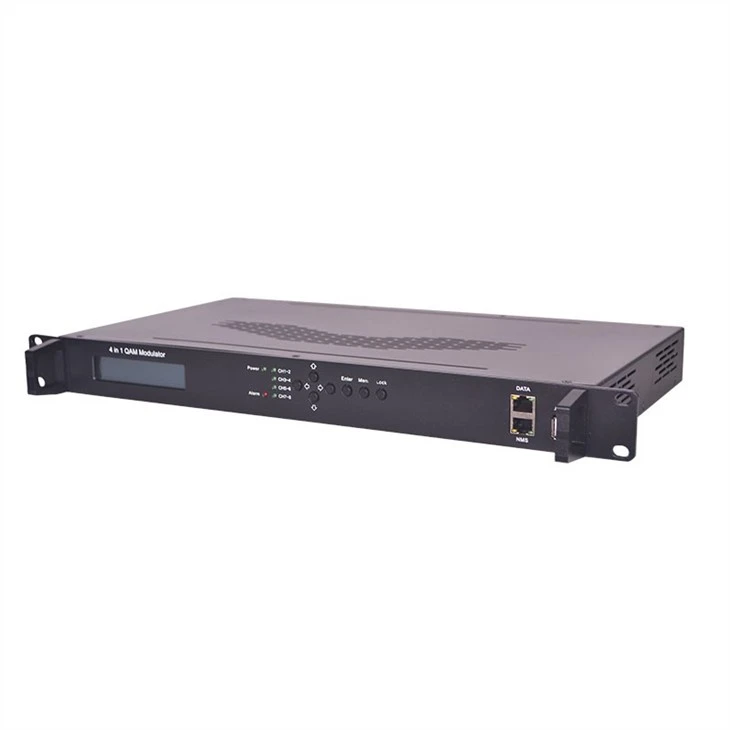

Turner ASI IP ulaz Qam modulator

Pregled proizvoda

Turner, ASI, IP Input Qam Modulator je visoke performanse i troškovno učinkovit mux-scrambling QAM modulator dizajniran od softela. Turner, ASI, IP Input Qam Modulator ima više ulaznih portova opcionalno. Nakon multipleksiranja, skremblinga i QAM modulirajućeg procesa, onda daje 4 RF izlaza. Da bi se ispoljili razni zahtjevi kupaca, ovaj uređaj je također opremljen IP portom za izlaz 4 MPTS preko UDP-a. Njegov dizajn plugable strukture umnogome olakšava promjenu modula (demodulator) asneed. Četiri CAM-a/CI -a (Opcionalno) u pratnji i BISS moduli mogu dešifrirati ulaz programa od 4 Tuner ulaza. Njegov dizajn plugable strukture umnogome olakšava promjenu modula (demodulatora) po potrebnoj. Turner, ASI, IP Input Qam Modulator također je karakteriziran visokim integrisanim nivoom, visokim performansama i niskim troškovima. Ovo je vrlo prilagodljivo novo generaciji CATV sistema za emitiranje.

Ključne funkcije

Više ulaznih portova opcionalno:

8 DVB-C/S/S2 FTA Tuner + 6 ASI ulaznih priključaka+256 IP ulaza (verzija 1)

4 DVB-C/S/S2 Tuner sa CAM+6 ASI ulaznim portovima (Verzija 2)

Support 4 channels multiplexing+4 channels scrambling+4 channels QAM modulating

U potpunosti podržite DVB-C (EN300 429) i ITU-T J.83A/B/C

Potpuno podrška DVB general scrambling system description ETR289, simulcrypt standard

ETSI 101 197 i ETSI 103 197

Podrška precizno PCR podešavanje

Podrži PSI/SI uređivanje i umetanje

Odličan RF indeks izlaznih performansi, MER≥40db

Podrška 4*MPTS izlaza preko UDP-a

4 CAM dešifriranje više programa od 4 Tuner ulaza (Opcionalno)

Podrška BISS descrambling(samo za verziju 2)

Podrška LCD ekrana i tastature

Podrška web menadžmentu, Ažuriranja putem weba i USB-a

Specifikacije

Unosa	8 DVB-C/S/S2 FTA Tuner + 6 ASI ulaz+256 IP ulazna erzija 1
	4 DVB-C/S/S2 Tuner sa CAM + 6 ASI erzija 2
Odjeljak tunera	DVB-C	Standardni	J.83A(DVB-C), J.83B, J.83C
		Frekvencija unosa	30MHz-1000Mhz
		Sazviježđe	16/32/64/128/256 QAM
	DVB-S	Frekvencija unosa	950-2150MHz
		Brzina simbola	2-45Msps
		Jačina signala	-65~-25dBm
		FEC Demodulacija	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	Frekvencija unosa	950-2150MHz
		Brzina simbola	QPSK 1~45Mbauds
			8PSK 2~30Mbauds
		Stopa koda	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		Režim demodulacije	QPSK, 8PSK
Multipleksing	Maksimalno REMAPOVANJE PID-a	128per ulazni kanal
	Funkcija	REMAPOVANJE PID-a (automatski ili ručno)
		Precizno PCR podešavanje
		Automatski generiraj PSI/SI ta tablicu
Kajganje	Maksimalna simulkripcija CA	4
	Standardni	ETSI 101 197, ETSI 103 197
	Vezu	Lokalna/udaljena veza
Modulacija	QAM kanal	4
	Standardni	EN300 429/ITU-T J.83A/B/C
	Mer	≥40db
	RF frekvencija	30~999MHz, korak od 1KHz
	Izlazni nivo RF	-20~0dbm(87~107 dbμV),0.1db korak
	Brzina simbola	5.0Msps~9.0Msps, 1ksps iskakanje
	Sazviježđe	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	Sazviježđe	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	Bandwidth	8M	6M	6M
Sistema	Lokalni interfejs	LCD + kontrolna dugmad
	Udaljene	Web NMS
	Upravljanje
	Stream Out	4*MPTS preko UDP out (RJ45, 1000M, Unicast/Multicast)
	Jezik	Engleski i kineski
	Nadogradnja softvera	Web i USB
Općenito	Dimenzija (WDH)	482mm×300mm×44.5mm
	Težina	3.7kg
	Temperatura	0~45°C(Operacija) ; -20~80°C(Skladište)
	Moć	AC 100V±1050/60Hz;
		AC 220V±10%, 50/60HZ
	Potrošnja	25W
