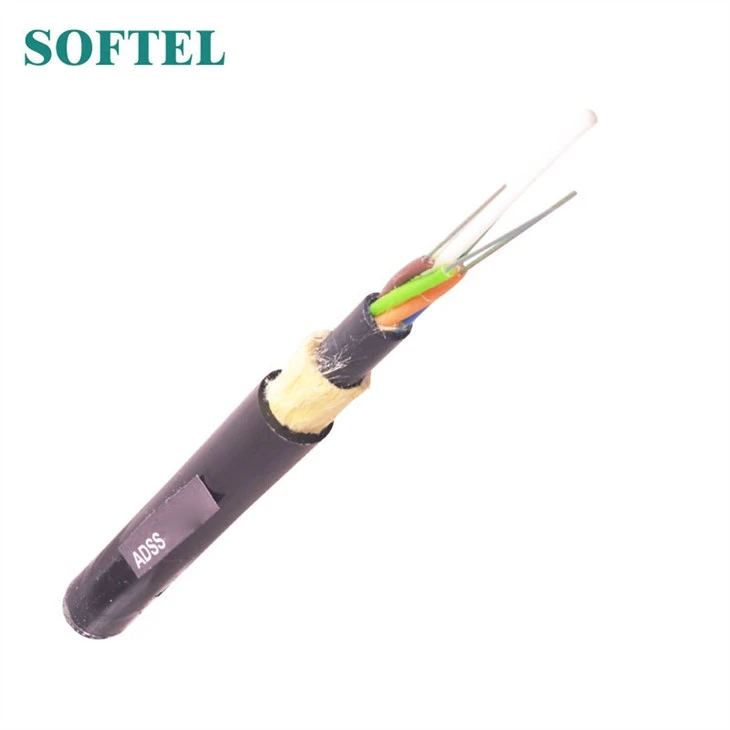

Optički kabel Adss

Optički kabel Adss je labavi cijevni kabel sa optičkim vlaknima s centralnim čvorom od FRP-a

Pošaljite upit

Uvod u proizvod

Optički kabel Adss

Adss Optical Cable

Pregled proizvodaAdss optičkog kabela

Labava konstrukcija cijevi, cijevi punjene želeom, elementi (cijevi i punila po potrebi) postavljeni oko nemetalnih elemenata središnje čvrstoće, poliesterska pređa koja se koriste za vezanje jezgre kabela, vodonepropusna traka omotana jezgrom kabela, ojačana aramidnim pređama, 1 tačka i vanjski omotač od PE.

Adss Optical Cable 2

Fiber&pojačalo; kod tubecolorodOptički kabel Adss

Ne	1	2	3	4	5	6
Boja	Plava	Narandžasta	Zelena	Braon	Slate	Bijela
Ne	7	8	9	10	11	12
Boja	Crvena	Crna	Žuta	Violet	Pink	Aqua

Adss Optical Cable 3

Parametri proizvoda Adss optičkog kabela

SN	Predmet	Jedinica	Vrijednost
1	Br. Vlakana	count	24
2	Broj vlakana po cijevi	count	6
3	Struktura kabela	count	1+6
4	Debljina vanjskog omotača	mm	1.7
5	Prečnik kabla (± 5%)	mm	11.0
6	Težina kabla (± 10%)	kg / km	88
7	Maksimalno dozvoljena napetost	N	4000
8	Kratkotrajna simpatija	N / 100mm	1000
9	Raspon	m	≤100
10	Brzina vjetra	km / h	60~140
11	Debljina leda	mm	0
12	Instalacija sag	%	≥1.0

Karakteristika optičkog kabela Adss

3.1 Min. Radijus savijanja za instalaciju

Statički: 10x prečnik kabla

Dinamično: 20x promjer kabla

3.2 Raspon temperature primjene

Rad: -20 ℃ ~ +60 ℃

Instalacija: -10 ℃ ~ +60 ℃

Skladištenje / transport: -20 ℃ ~ +60 ℃

3.3 Glavno mehaničko pojačalo GG; test ekoloških performansi

Predmet

TestMethod

Uslov prihvatanja

Vlačna čvrstoća

IEC 60794-1-2-E1

- Opterećenje: najveća dopuštena napetost

- Dužina kabla: oko 50m

- Vrijeme utovara: 1min

- soj vlakana 0,33%

- Nema pucanja vlakana i oštećenja plašta.

Test drobljenja

IEC 60794-1-2-E3

- Opterećenje: kratkotrajna simpatija

- Vrijeme utovara: 1min

- Promjena gubitka 0,10 dB @ 1550 n nakon testiranja

- Nema pucanja vlakana i oštećenja plašta.

Karakteristično zaOptički kabel Adss

Informacije o G652Dfiber

Promjer polja režima (1310nm): 9,2 mm ± 0,4 mm

Promjer polja režima (1550nm): 10,4 mm ± 0,8 mm

Presečena talasna dužina kablovskih vlakana (lcc): £ 1260nm

Prigušenje na 1310nm: 0,36 dB / km

Prigušenje na 1550nm: 0,22 dB / km

Gubitak savijanja pri 1550nm (100 zavoja, radijus 30 mm): 0,05 dB

Disperzija u opsegu 1288 do 1339nm: £ 3,5ps / (nm • km)

Disperzija na 1550nm: £ 18ps / (nm • km)

Nagib disperzije pri talasnoj dužini nulte disperzije: £ 0,092ps / (nm2 • km)

Glavno mehaničko&pojačalo; test ekoloških performansi

Predmet	Metoda ispitivanja	Uslov prihvatanja
Vlačna čvrstoća IEC 794-1-2-E1	- Opterećenje: Kratkotrajna napetost - Dužina kabla: oko 50m	- soj vlakana 0,15% - Promjena gubitka £ 0,1 dB @ 1550 nm - Nema pucanja vlakana i oštećenja plašta
Test drobljenja IEC 60794-1-2-E3	- Opterećenje: kratkotrajna simpatija - Vrijeme utovara: 1min	- Promjena gubitka 0,05 dB £ 1550nm - Nema pucanja vlakana i oštećenja plašta.
Ispitivanje udara IEC 60794-1-2-E4	- Tačke udara: 3 - Vremena po bodu: 1 - Energija udara: 5J	- Promjena gubitka £ 0,1dB@1550nm - Nema pucanja vlakana i oštećenja plašta.
Ispitivanje ciklusom temperature YD / T901-2001-4.4.4.1	- temperaturni korak: +20oC → -40oC → +70oC → +20oC - Vrijeme po svakom koraku: 12 sati - Broj ciklusa: 2	- Promjena gubitka 0,05 dB / km pri 1550 nm - Nema pucanja vlakana i oštećenja plašta.
