Pregled proizvodaGYXTW 4-jezgrena vlakna
2.1 Uvod

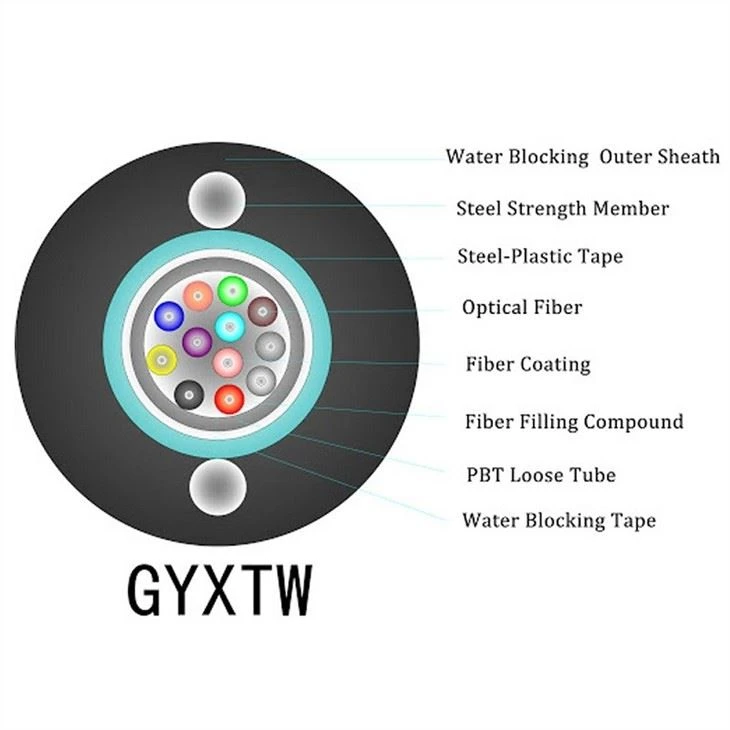

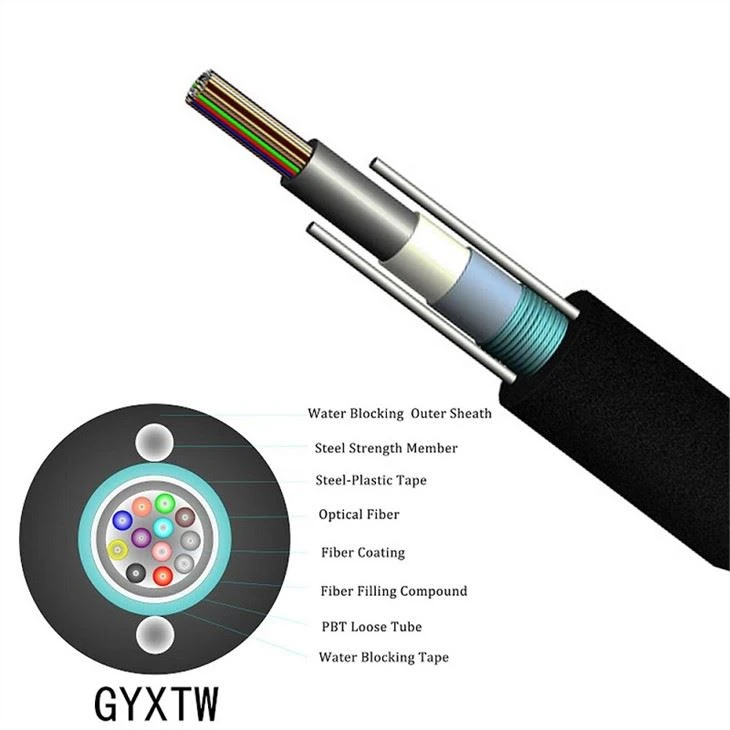

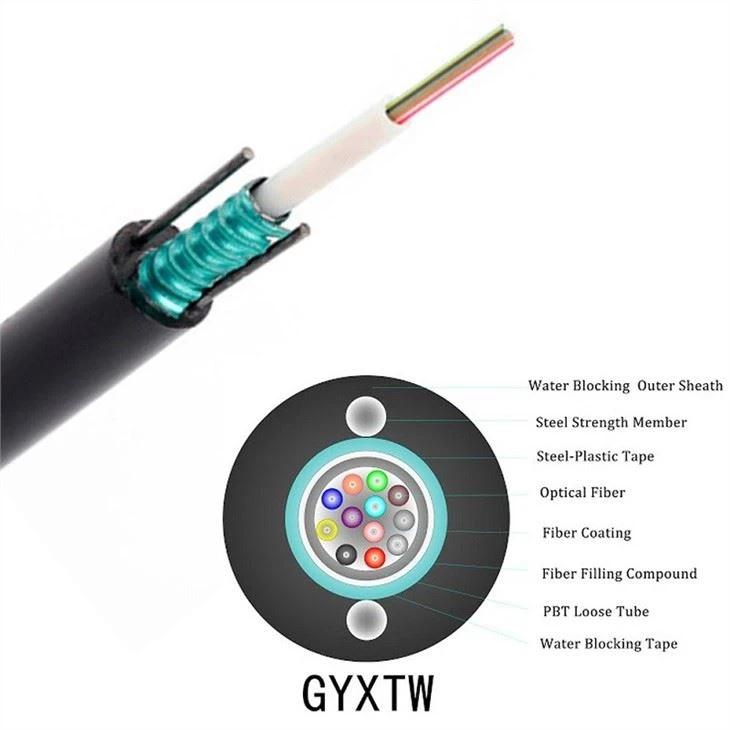

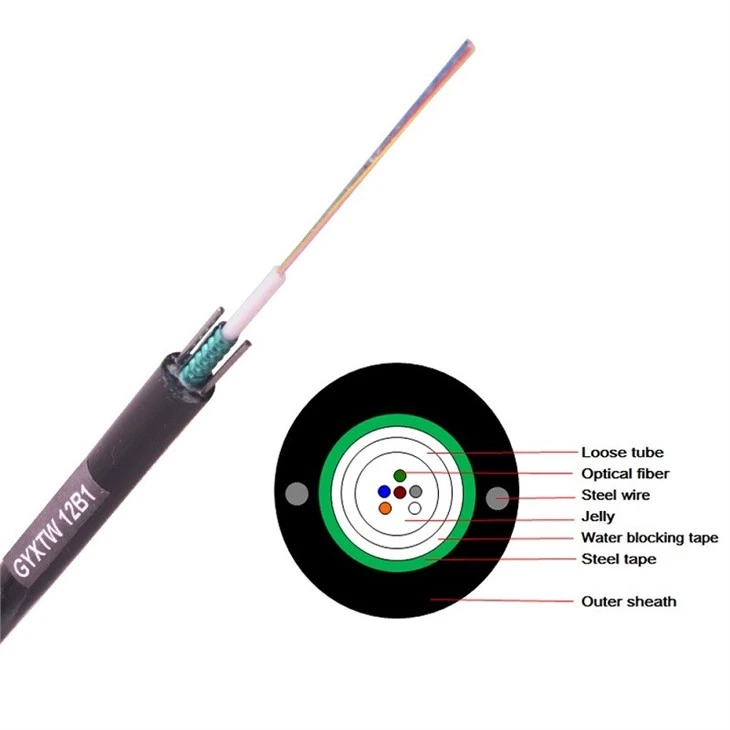

Konstrukcija središnje cijevi, punjena želeom smjesa, vodonepropusna traka i čelična traka, zatim PE vanjski plašt ugrađen s dva elementa čvrstoće od čelične žice.
2.2 Šifra boje
Boja cijevi je priroda. Boja vlakana u cijevi počinje od broja 1 plava.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Plava | Narandžasta | Zelena | Braon | siva | Bijela | Crvena | Crna | Žuta | Ljubičasta | Pink | Aqua |
2.3 Struktura i parametar kabela
SN | Predmet | Jedinica | Vrijednost | ||
1 | Br. Vlakana | count | 4/6 | 8/12 | 24 |
2 | Promjer cijevi | count | 2.2 | 2.4 | 3.2 |
3 | Prečnik kabla (± 5%) | mm | 8.5 | 8.7 | 9.5 |
4 | Težina kabla (± 10%) | kg / km | 72 | 74 | 87 |
5 | Kratkoročna napetost | N | 1500 | ||
6 | Kratkotrajna simpatija | N / 100mm | 1000 |
Napomena: Mehaničke veličine su nominalne vrijednosti.
3. Karakteristika GYXTW 4 jezgrenih vlakana
3.1 Min. Radijus savijanja za instalaciju
Statički: 15x prečnik kabla
Dinamično: 20x promjer kabla
3.2 Raspon temperature primjene
Operacija: - 40 ℃ ~ +60 ℃
Instalacija: -10 ℃ ~ +60 ℃
Skladištenje / transport: - 40 ℃ ~ +60 ℃
3.3 Glavno mehaničko pojačalo GG; test ekoloških performansi
Predmet | TestMethod | Uslov prihvatanja |
Vlačna čvrstoća IEC 60794-1-2-E1 | - Opterećenje: Kratkotrajna napetost - Dužina kabla: oko 50m - Vrijeme utovara: 1min | - soj vlakana 0,6% - Nema pucanja vlakana i oštećenja plašta. |
Test drobljenja IEC 60794-1-2-E3 | - Opterećenje: kratkotrajna simpatija - Vrijeme utovara: 1min | - Promjena gubitaka £ 0,1dB@1550nm - Nema pucanja vlakana i oštećenja plašta. |
4. Karakteristika GYXTW 4 jezgrenih vlakana
Informacije o G652Dfiber
Promjer polja režima (1310nm): 9,2 mm ± 0,4 mm
Promjer polja režima (1550nm): 10,4 mm ± 0,8 mm
Presečena talasna dužina kablovskih vlakana (lcc): £ 1260nm
Prigušenje na 1310nm: 0,36 dB / km
Prigušenje na 1550nm: 0,22 dB / km
Gubitak savijanja pri 1550nm (100 zavoja, radijus 30 mm): 0,05 dB
Disperzija u opsegu 1288 do 1339nm: £ 3,5ps / (nm • km)
Disperzija na 1550nm: £ 18ps / (nm • km)
Nagib disperzije pri talasnoj dužini nulte disperzije: £ 0,092ps / (nm2 • km)

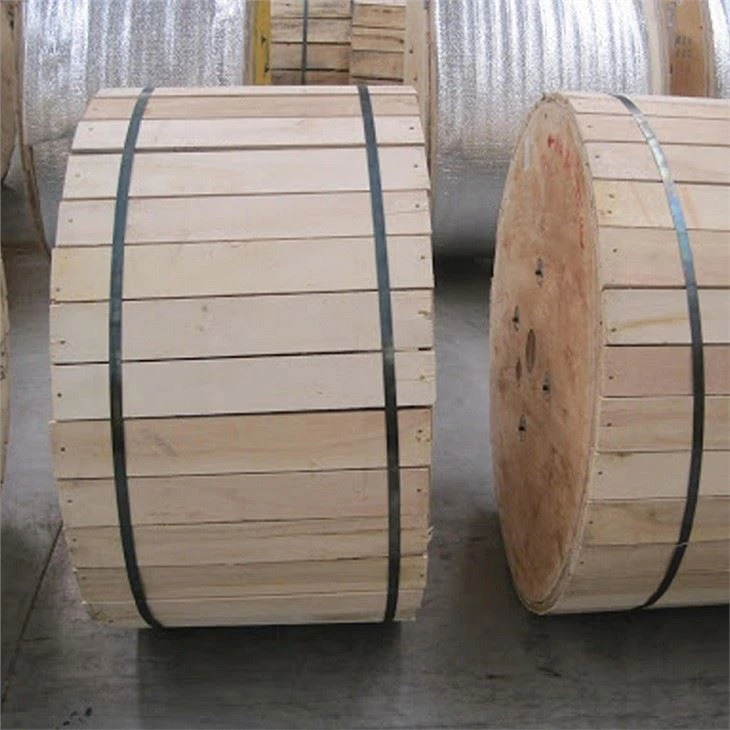

Paket GYXTW četverojezgrenih vlakana
Proizvodni proces GYXTW 4 Core Fibre

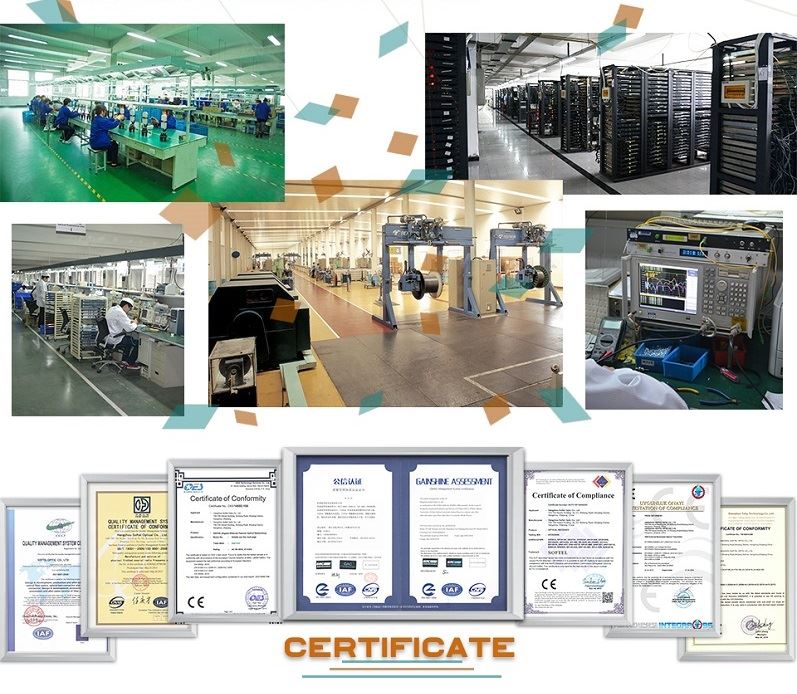

Informacije o kompaniji
Imamo više od 100 zaposlenih, od kojih je 10% viših tehničara. Sa više od 1.000 kvadratnih metara proizvodnih linija za montažu, imamo stroge QC procedure. Svaka jedinica našeg proizvoda proći će 3-slojne QC procedure, provjeru materijala prije proizvodnje, stabilnost i ispitivanje performansi nakon proizvodnje, otkrivanje pakiranja prije isporuke.
Većina naših proizvoda izvozi se u Južnu Ameriku, Rusiju i zemlje Sjeverne Evrope. Trenutno, Softel ima svoju podružnicu u Meksiku, a otvorit će još jedan ured u Kolumbiji, nastavljajući opskrbljivati brojne agente, integrirane dilere i proizvođače opreme širom svijeta.
Kroz oštru međunarodnu poslovnu konkurenciju u dobroj vjeri, svi naši zaposlenici osjećaju veliko postignuće& raditi pod velikom odgovornošću. Pored toga, ponosni smo što našim neprocjenjivim kupcima nudimo visokokvalitetne, pouzdane, efikasne i konkurentne proizvode.
