ADSS optički kabel

ADSS optički kabel je labavi cijevni kabel sa optičkim vlaknima s centralnim čvrstim elementom FRP

Pošaljite upit

Uvod u proizvod

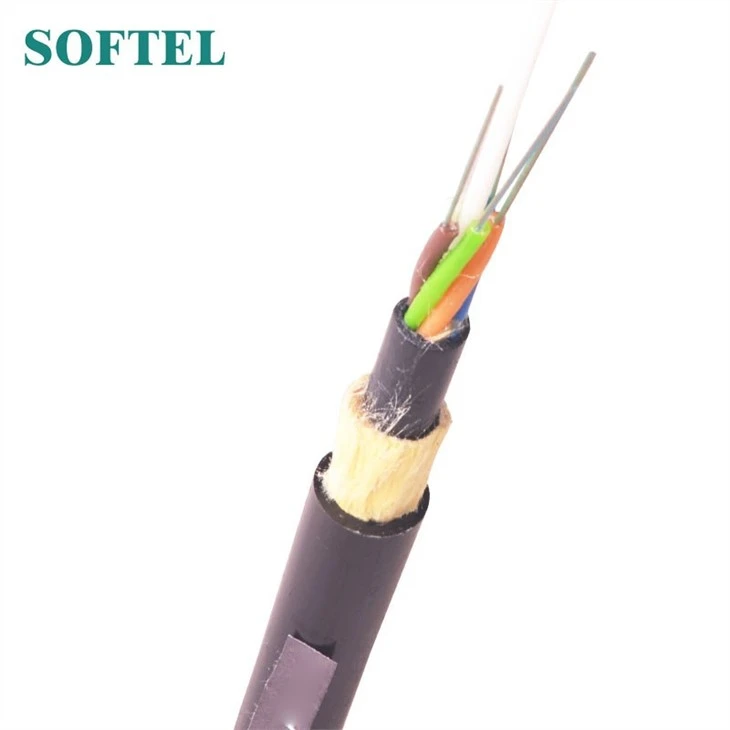

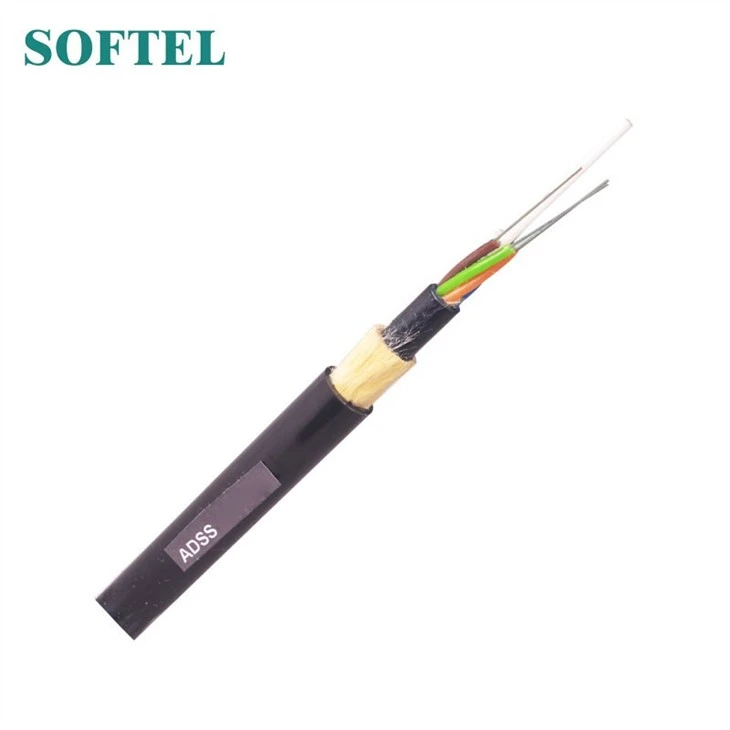

ADSS optički kabel

ADSS Optical Fiber Cable

Pregled proizvoda ADSS optičkih kablova

Labava konstrukcija cijevi, cijevi punjene želeom, elementi (cijevi i punila po potrebi) postavljeni oko nemetalnih elemenata središnje čvrstoće, poliesterska pređa koja se koriste za vezanje jezgre kabela, vodonepropusna traka omotana jezgrom kabela, ojačana aramidnim pređama, 1 tačka i vanjski omotač od PE.

Opis

1. ADSS kabel je olabavljen cijevima. Vlakna, 250 μm, smještena su u labavu cijev izrađenu od plastike visokog modula. Cijevi se pune vodootpornom smjesom za punjenje.

2. Cijevi (i punila) su namotane oko FRP-a (ojačane vlaknima plastike) kao nemetalni element središnje čvrstoće u kompaktnu i kružnu jezgru kabela.

3.Nakon što se jezgra kabela napuni smjesom za punjenje. prekriven je tankim PE (polietilenskim) unutrašnjim omotačem.

4.Nakon što se sloj aramidnih pređa nanese preko unutarnjeg plašta kao čvrstog člana, kabel se upotpunjuje vanjskim plaštem od PE ili AT (protiv praćenja).

ADSS Optical Fiber Cable 2

Fiber&pojačalo; kod tubecolorodADSS optički kabel

Ne	1	2	3	4	5	6
Boja	Plava	Narandžasta	Zelena	Braon	Slate	Bijela
Ne	7	8	9	10	11	12
Boja	Crvena	Crna	Žuta	Violet	Pink	Aqua

ADSS Optical Fiber Cable 3

Parametri proizvoda ADSS optičkog kabla

SN	Predmet	Jedinica	Vrijednost
1	Br. Vlakana	count	24
2	Broj vlakana po cijevi	count	6
3	Struktura kabela	count	1+6
4	Debljina vanjskog plašta	mm	1.7
5	Prečnik kabla (± 5%)	mm	11.0
6	Težina kabla (± 10%)	kg / km	88
7	Maksimalno dozvoljena napetost	N	4000
8	Kratkoročna simpatija	N / 100mm	1000
9	Raspon	m	≤100
10	Brzina vjetra	km / h	60~140
11	Debljina leda	mm	0
12	Instalacija sag	%	≥1.0

Karakteristike:

1. Može se instalirati bez isključivanja napajanja
2. Izvrsne AT performanse. Maksimalni induktivitet u radnoj točki AT omotača može doseći 25kV
3. Mala težina i mali promjer smanjuju opterećenje uzrokovano ledom i vjetrom te opterećenje tornjeva i nosača
4. Velike dužine raspona i najveći raspon preko 1000m
5. Dobre performanse vlačne čvrstoće i temperature
6. Životni vijek dizajna je 30 godina

7. Stvarni status nadzemnih dalekovoda uzima se u obzir prilikom projektovanja ADSS kabla.

8.Za nadzemne dalekovode ispod 110kV primjenjuje se PE vanjski plašt.

9.Za dalekovode jednake ili veće od 110kV. AT se nanosi vanjski plašt.

10. Namjenski dizajn količine aramida i postupak nasukavanja mogu zadovoljiti potražnju na raznim rasponima.

Primjena

1. Vanjske zračne primjene
2. Niskonaponski prenosni sistem (≤12 kV)
3. željezničko pojačalo GG; Ruta telekomunikacijskog pola
4. pretplatničko&pojačalo; Lokalna mreža
5. Glas, podaci, video&pojačalo; sistem za snimanje

Paket ADSS optičkih kablova

package of ADSS Optical Fiber Cable
