Optički prijemnik s petim Catv 220V
Optički prijemnik s petim Catv 220V
Opis:
Čvor je minijaturni optički prijemnik sa ugrađenim WDM-om, dizajn za FTTP / FTTH aplikacije prijenosa.Osigurava izvrsne frekvencijske i distorzijske reakcije s niskim nivoom šuma, visokim izlazom RF i malom potrošnjom energije. Jednomodni je vlakno obojen vlaknima i dostupan je s raznim opcijama konektora.
Specifikacija:
| Opis | Vrijednost | Jedinica | Uslovi / napomene |
Optičke specifikacije (put prema naprijed) | ||||
1 | Talasna dužina | 1550/1490/1310 | nm | Com port |
1490/1310 | nm | Za ONT | ||
2 3 | Opseg ulazne snage | -18~+2 | dBm | |
AGC asortiman | 0~-12 | dBm | ||
4 | Povratni gubitak optičkog ulaza | ≥45 | dB | |
RF specifikacije (put prema naprijed) | ||||
4 | Širina pojasa | 47~1003 | MHz | |
5 | Ravnost | ±1.0 | dB | 47 ~ 1003MHz, na 25 ℃ |
6 | Nagib | 0~2.0 | dB | 47 ~ 1003MHz, na 25 ℃ |
7 | Stabilnost temperature | ±1.5 | dB | U rasponu radnih temperatura (-25 ~ +65 ℃) |
8 | Izlazni nivo | 75±2 | dBuV | -15dBm ulazna optička snaga, Analogni kanal, po modulaciji kanala 4,0%, u 860 MHz tačnom testu, na 25 ℃ |
9 | Impedansa | 75 | Ohm | |
10 | Povratni gubitak (47 ~ 1000MHz) | ≥12 | dB | Na 25 ℃ |
11 | MER | ≥30 | dB | -15 ~ -5dBm ulazna optička snaga |
≥24 | dB | -20 ~ -16, ulazna optička snaga | ||
12 | Snaga | GG lt; 1.0 | W | |
Parametri okoliša | ||||
13 | Radna temperatura | -25~65 | ℃ | |
14 | Temperatura skladištenja | -40~70 | ℃ | |
15 | Vlažnost skladištenja | ≤95 | % | Nekondenzacija |
Korisnički interfejs | ||||

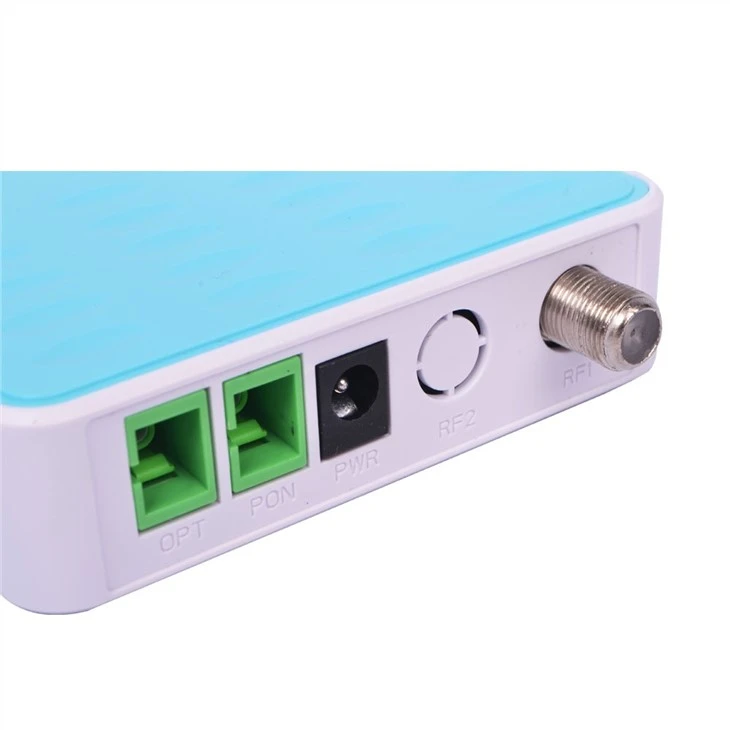

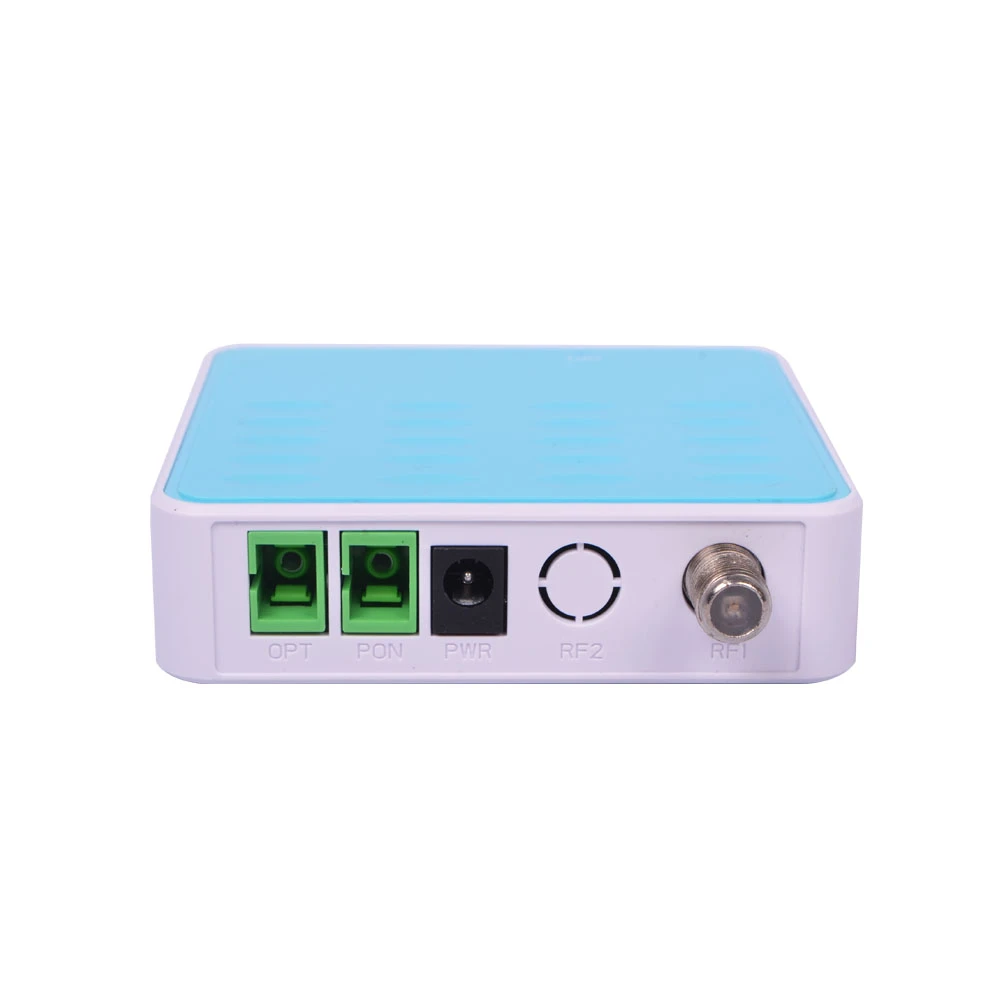

16 | Tip optičkog konektora | SC / APC u, SC / PC izlaz | SC opcionalno, Pogledajte slike4 i 5 | |

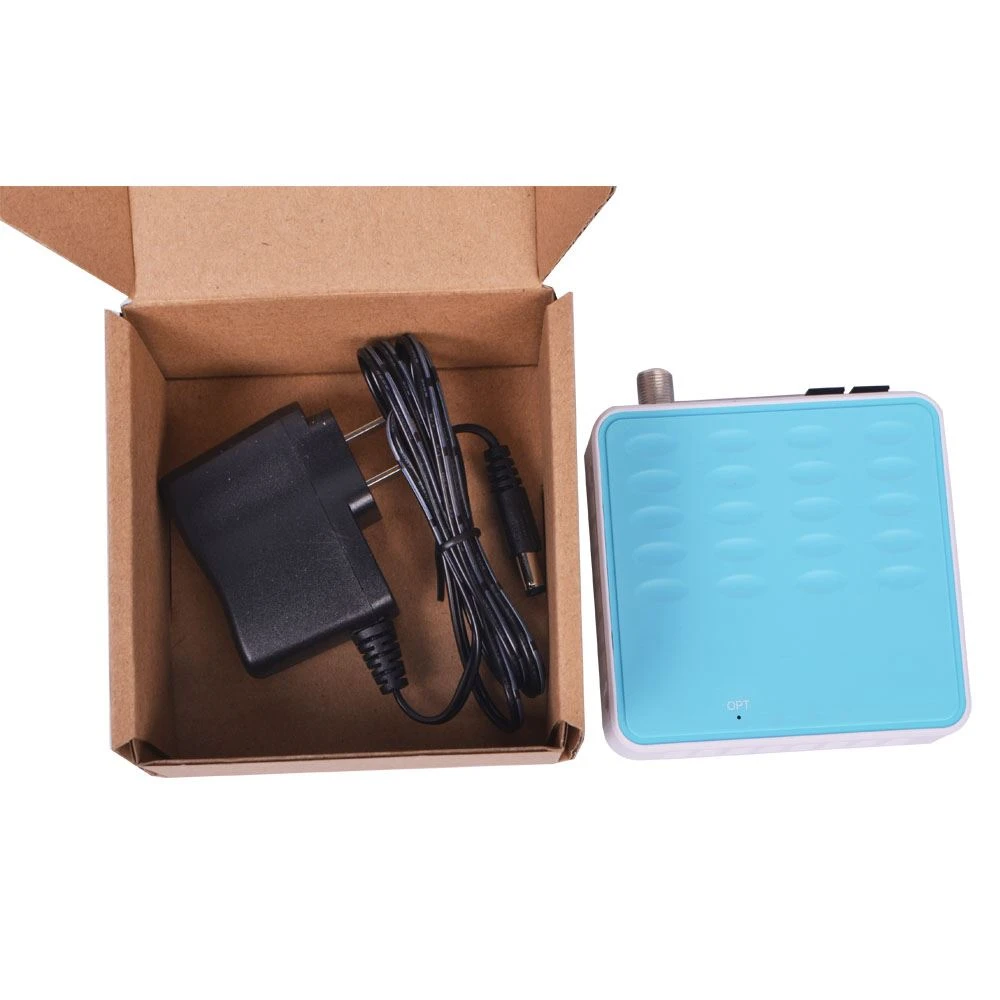

17 | Napajanje | DC5V / 0,5A | Vanjski adapter, pogledajte sliku3 | |
18 | RF izlaz | RG6 konektor | Neobvezno, Pogledajte sliku1 i2 | |
1 ili 2 porta | ||||

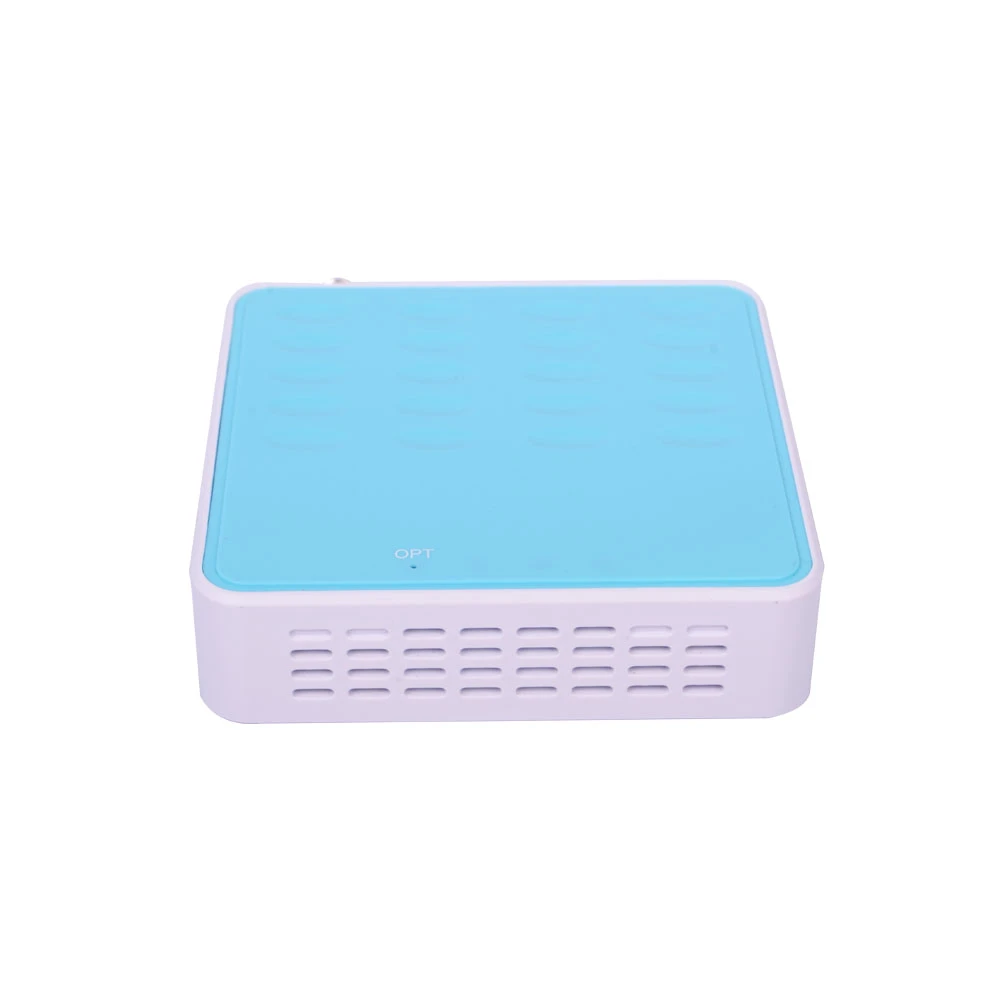

19 | Optički indikator | Sjaj crveno ili Zelena boja | Optička snaga< -16dbm,=""> Optička snaga> - 16dBm, zelena Pogledajte sliku6 | |
20 | Stanovanje | 90×85×25 | mm | |
21 | Težina | 0.15 | kg |
