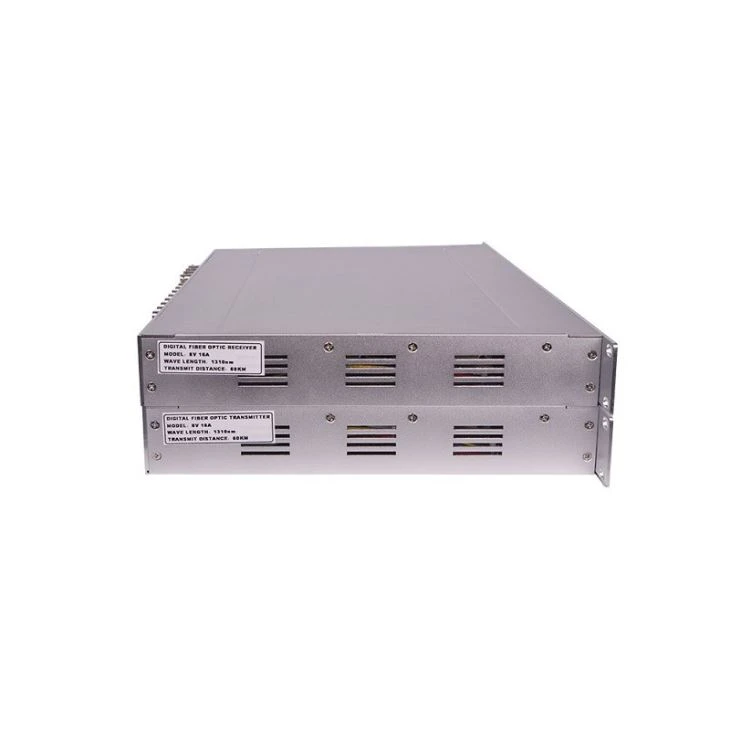

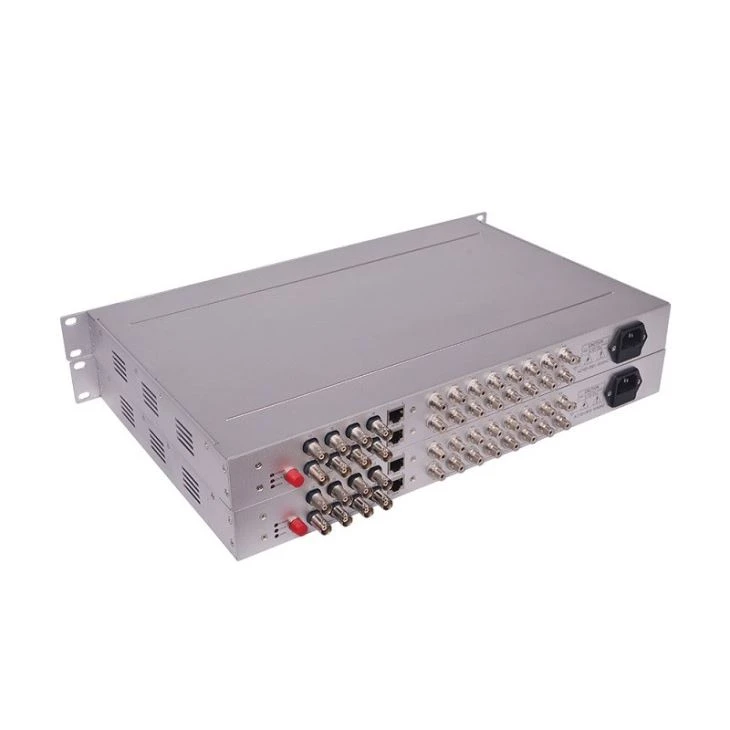

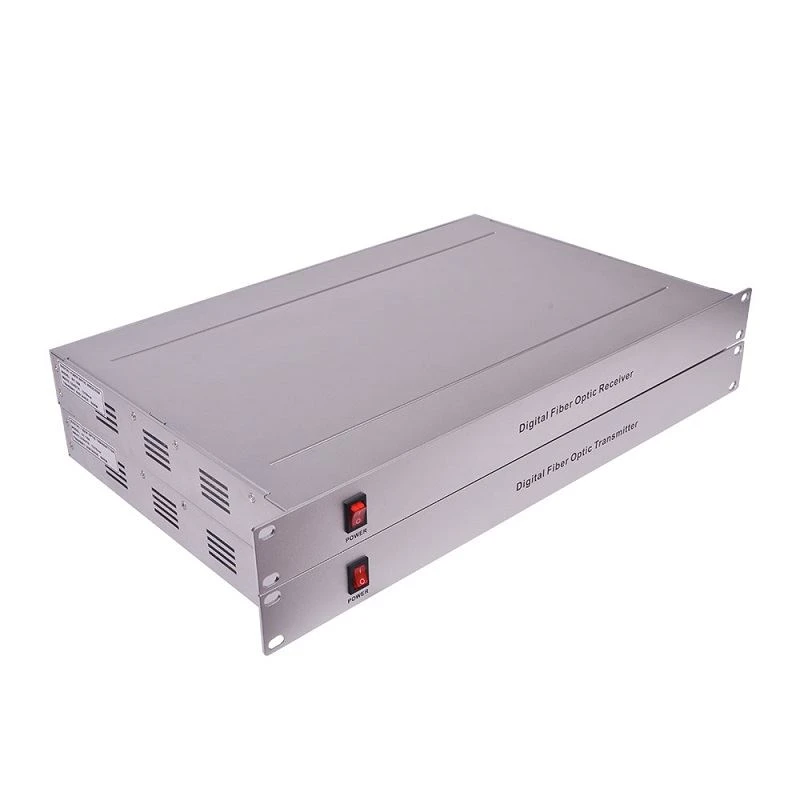

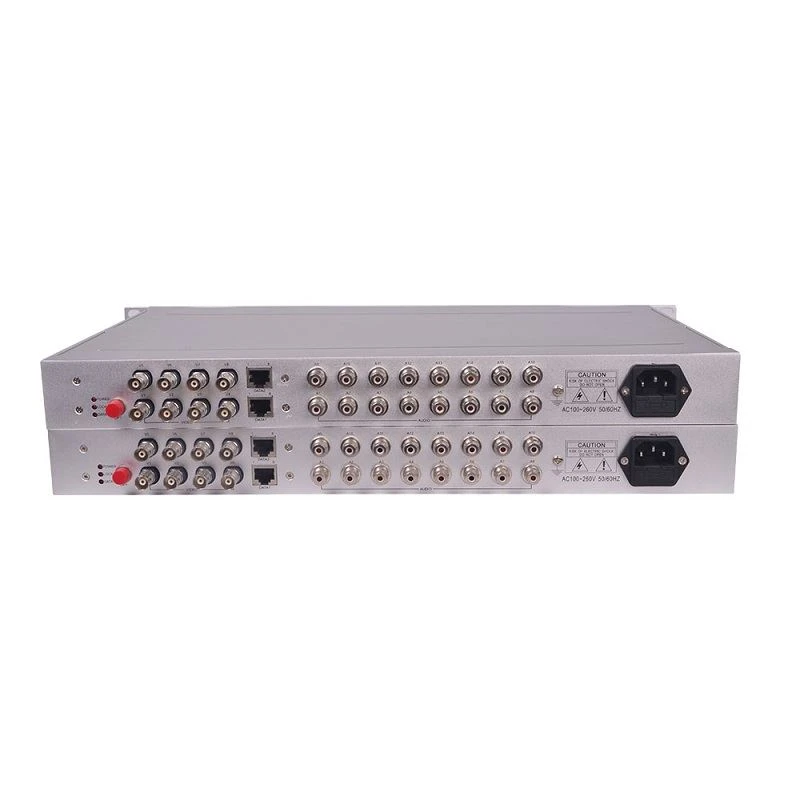

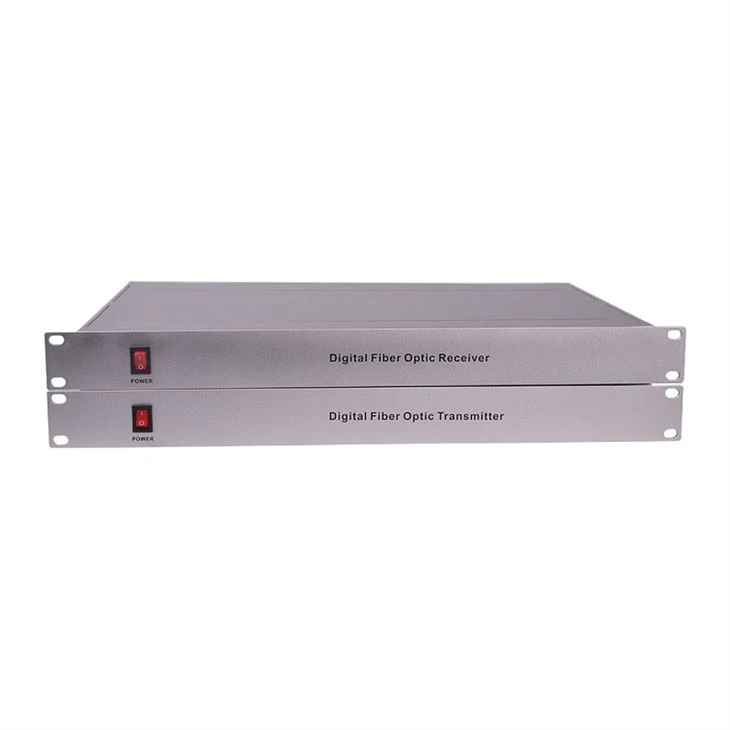

Optički pretvarač medija
Konvertor optičkih vlakana usvaja digitalno video kodiranje i WDM tehniku kako bi zadovoljio korisnike' višestruki digitalni video, audio, podaci, ethernet GG-ov daleki, visokokvalitetni prijenos optičkih vlakana zbog svog potpuno pronađenog. Ovaj model optičkog primopredajnika uključuje jednosmjerni digitalni video s jednim vlaknom, 64 rute s jednim vlaknom, 128 ruta za audio i podatkovne jednosmjerne i dvosmjerne komplikacije.
Karakteristike
Usvaja 10-bitno digitalno video kodiranje, može postići kvalitet prijenosa sekundarnog emitiranog video / audio zapisa.
Ovaj konverter optičkih vlakana automatski je kompatibilan PAL / NTSC / SECAM video način.
Nema unakrsnih smetnji optičkog primopredajnika moduliranog analognom frekvencijom / amplitudom.
24-cifreno PCM digitalno audio kodiranje.
Podaci podržavaju sučelje RS-232, RS-422, RS-485, Manchester, signal prekidača napajanja, 10 ~ 100M Ethernet i tako dalje. Pored toga, ima glavni protokol za prenos podataka.
Multi-mod 0-5Km.
Pojedinačni način rada: 0-20 km, 0-40 km, 0-60 km, 0-80 km, 0-100 km.
Aplikacija od 0 km, nezasićena i ne treba modulirati
Podržava funkciju mrežice samoizlječenja kruga tipa kaskade.
Treća klasa protiv grmljavine.
Fleksibilna mrežna konstrukcija, kaseta sa modulima, nezavisna struktura ili standardno kućište od 1U po izboru.
Aplikacije
Video, audio sistem prenosa CATV.
Autoput, nadzor prometa i komunikacijski sistem.
Inteligentni nadzor gradske zajednice, komunikacijski sistem.
Tržište, industrijsko i rudarsko područje, elektronski sigurnosni nadzorni sistem.
Vojni sistem komunikacije.
Mreža kampusa, video konferencija, video sistem za liječenje.
Tehnički indeks pretvarača optičkih vlakana
Parametar |
Indeks | ||
Video značajka |
Kodiranje |
(Bit) |
10 |
Učestalost uzorkovanja |
(MHz) |
15.36 | |
Širina trake |
(MHz) |
8 | |
DG |
(%) |
GG lt; 1 (maks.) | |
DP |
(°) |
GG lt; 1 (maks.) | |
| ≤0,5 (tipično) | |||
FT |
(%) |
GG lt; 0,5 (maks.) | |
SNR |
(dB) |
GG gt; 67 (vaganje) | |
Ulazno / izlazni otpor |
(Ω) |
75 (Disequilibria) | |
| Ulazno / izlazni nivo | 1,0Vp-p | ||
| Video port | BNC | ||
Audio funkcija |
Učestalost uzorkovanja |
(KHz) |
52.3 |
Frekvencijski odziv |
(KHz) |
10Hz-20KHz | |
Kodiranje |
(Bit) |
24 | |
SNR |
(dB) |
GG gt; 85 | |
Otpor audio ulaza / izlaza |
(Ω) |
600, 10K, 47K neravnoteža (ravnoteža) | |
Nelinearno izobličenje |
(%) |
GG lt; 1, (1KHz) | |
Karakteristika podataka |
Fizički interfejs |
Štit nadmašio 5tip RJ45 |
|
| smjer podataka | Naprijed / unatrag / Bi-smjer | ||
| obrazac podataka | RS232 / RS422 / RS485 / Manchester | ||
Ocijenite |
(Kbps) |
0 ~ 256 | |
Optička karakteristika |
Fizički interfejs |
SC / UPC, SC / APC, FC / UPC, FC / APC, ST / PC |
|
tip optičkih vlakana |
(μm) |
Pojedinačni način rada: 9/125 | |
| Multi-mod: 62,5 / 125 | |||
Talasna dužina |
(nm) |
Pojedinačni način rada: 1310/1550 | |
| Više načina: 850/1300 | |||
Osetljivost prijemnika |
(dBm) |
-35 (1 ruta video serija) | |
| -28 (više od 2 rute audio sistema) | |||
Optička veza |
(dB) |
≤25 (1 zvuk rute) | |
Općenito |
Napajanje |
(V) |
Gradska snaga 90 ～ 265 |
Radna temperatura |
(℃) |
-40 ~ +65 | |
Temperatura skladištenja |
(℃) |
-40 ~ +85 | |
Radna vlaga |
(%) |
0 ~ 95 (nekondenzacija) | |
| Prosječno vrijeme do dvostrukog otkaza | GG gt; 100.000 sati | ||
| Veličina, težina | 1U: 482 (Š) × 280mm (D) × 44mm (V), ≤3Kg | ||
| 5U: 482mm (Š) × 242mm (D) × 222mm (V), ≤8Kg | |||
| najviše 16 mjesta, 64 puta video | |||
| Tip kartice za umetanje modula | 222 mm (Š) × 210 mm (D) × 28 mm (V) (1 utor), ≤1 kg | ||
| 222 mm (Š) × 210 mm (D) × 51 mm (V) (2 utora), ≤1,5 kg | |||
