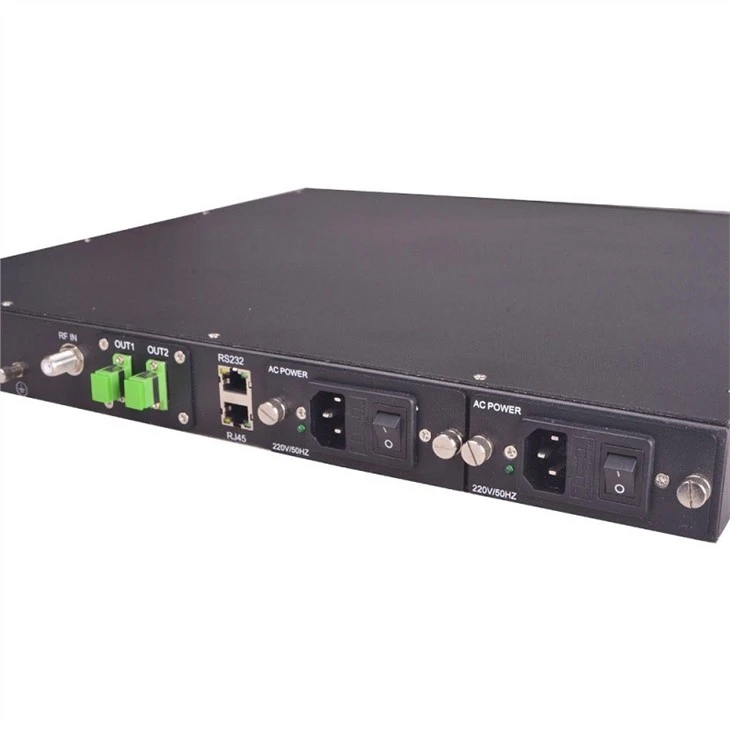

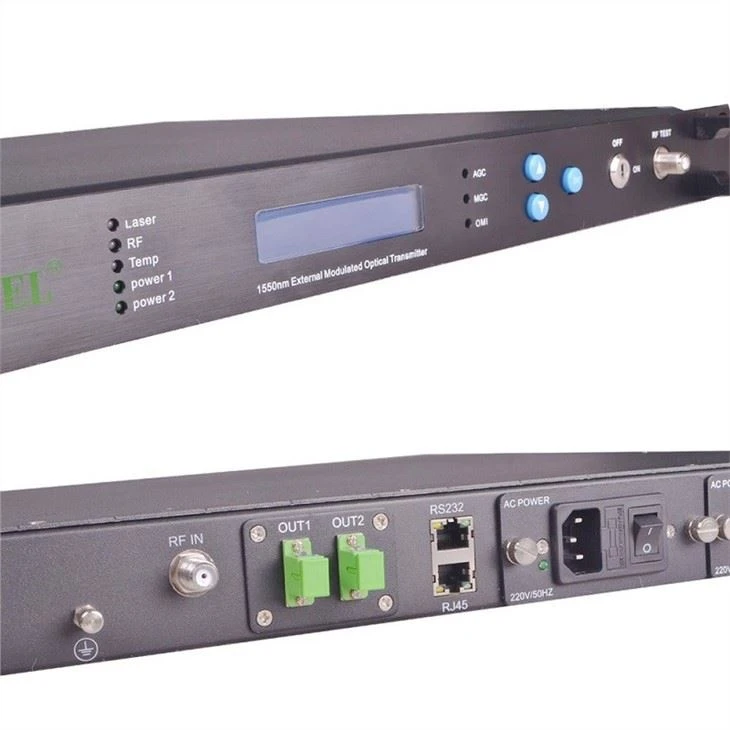

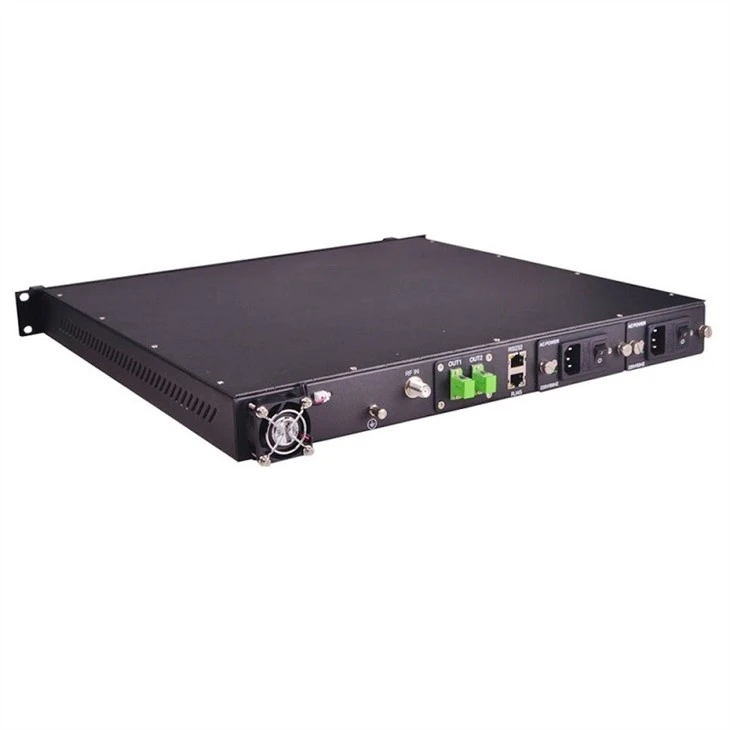

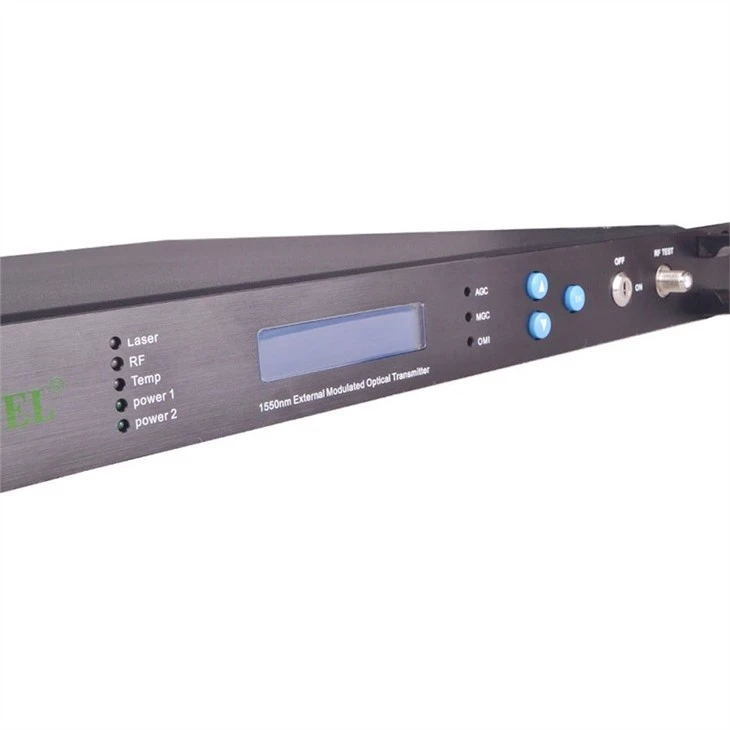

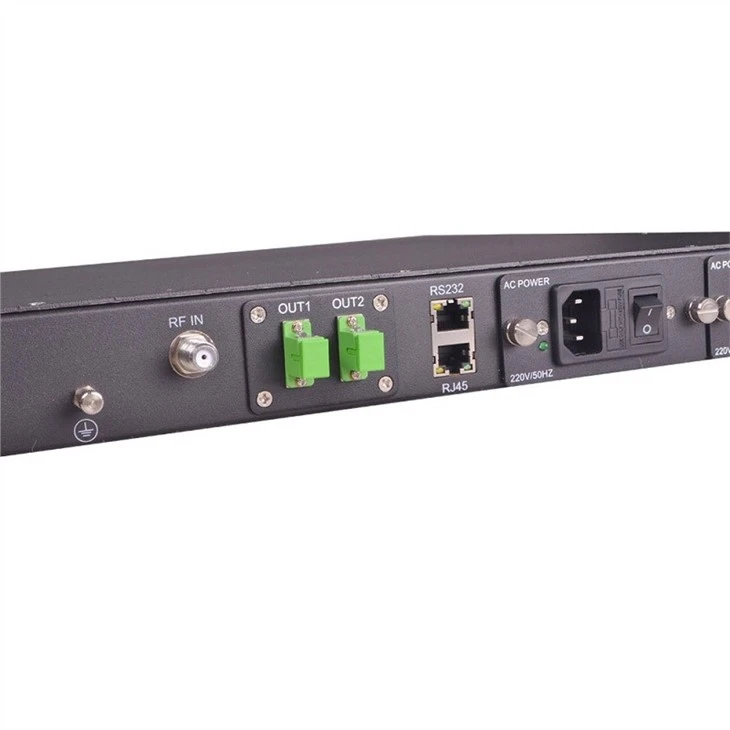

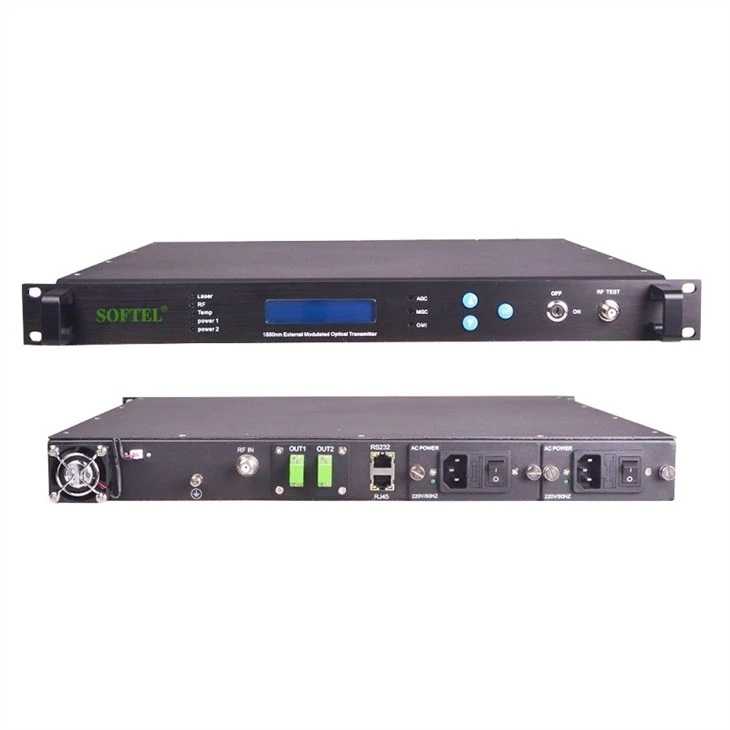

1550nm vanjski predajnik

1550nm Vanjski optički prenosnik



1550nm vanjski optički odašiljač je osnovna oprema u mrežnom sistemu RFTV. RFTV je jednosmjerna analogna i digitalna video emisija. Usvaja modulacijski modulaciju visoke efikasnosti za RF nosač vala i njegovu ekonomičnost, fleksibilnost i valjanost propusnosti je izvan poređenja IPTV-a. Usvajanjem EPON-a, Gepon ili P2P pristupa za realizaciju trostrukog reprodukcije i FTTX, RFTV radiodifuzne mreže u 1550nm optičke talasne dužine i dalje igra važnu ulogu.





Tehnički parametri





Performans			Indeks	Dodatak
Optička funkcija	Radna talasna dužina	(NM)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	Valna dužina adj. domet	(NM)	± 1,6 (± 200GHz)	ST1550EC
	Valna dužina adj. režim		± 0 05nm	ST1550EU
	Stabilnost talasne dužine	(Premijer \/ stepen)	-1~0	Tc =20 ~ 70 stepeni
	Linija širine	(MHz)	Tip. =0 65	FWhm (△ λ), (-3 db u potpunosti)
	Omjer suzbijanja bočnog režima	(dB)	Veći ili jednak 45	SMSR
	Ekvivalentni intenzitet buke		Manje od ili jednako -160	RIN (20 ~ 1000MHz)
	Broj izlaznih luka		2	Opciona4,6,6
	Izlazna snaga	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Povratni gubitak	(dB)	Veći ili jednak 50
	Optički konektor		FC \/ APC	Opcionalni SC \/ APC, LC \/ APC
RF funkcija	Radna propusnost	(MHz)	47~862
	Razina unosa	(DBMV)	18~28	AGC
	Ravnost	(dB)	Manji ili jednak ± 0. 75	47 ~ 862 MHz
	Povratni gubitak	(dB)	>16
	Ulazno impedance	(Ω)	75
	RF port		F-žensko
Link Funkcija	Kanal prenositi		Pal-d \/ 60ch
	CNR1	(dB)	Veći ili jednak 53. 0	Natrag nazad
	CNR2	(dB)	Veći ili jednak 51,5	65km optički vlakno, 0 DBM primiti
	CTB	(dB)	Veći ili jednak -65
	OCD	(dB)	Veći ili jednak -65
	SBS suzdržava	(DBM)	13~18	Podesan
Opća karakteristika	Interfejs za upravljanje mrežama SNMP-a		RJ45
	Komunikacijsko sučelje		RS232
	Napajanje	(VAC)	90~265	50 \/ 60Hz
		(VDC)	-48	30 ~ 72VDC
	Potrošnja energije	(W)	50	Pojedinačna snaga
	Radna temp.	(stepen)	-5~65	Temp mašine. Automatski upravljajte
	Temperatura skladištenja.	(stepen)	-40~85
	Radna relativna vlaga	(%)	5~95
	veličina	(")	19×14.5×1.75	S-Type
			19×17.9×1.75	L-Type





Funkcija proizvoda

• Visoke performanse: eksterno modulirana tehnologija, bez laserskog cvrkuta, izobličenja niske disperzije, visoki omjer izumiranja, sa odličnom karakteristikom unutar 40 ~ {1}} MHz.

• Uska propusnost (0. 65MHz), niža buka, DFB kontinuirani talasni laser, budni je za smanjenje utjecaja disperzije.

• Operativna širina pojasa je do 47 ~ {1}} MHz (47 ~ 1080MHz).

• CNR veći od ili jednak 53db i odličnim CTB-om, CSO indeksu. • SBS: 13 ~ 18dBM podesiv.

• ITU standardna talasna dužina, ± 200GHz (± 1,6nm) podesivo.

• AGC \/ MGC režim nije obavezan na licu mjesta. OMI se može optimizirati na licu mjesta.

• Savršena komunikacija RS232.

• Napredna funkcija upravljanja mrežnim mrežama SNMP-a.

• 1+1 sigurnosna kopija napajanja, automatski se prebacite.

• Automatsko upravljanje temperaturom kućišta.

• Odličan P \/ P omjer.



Primjena
