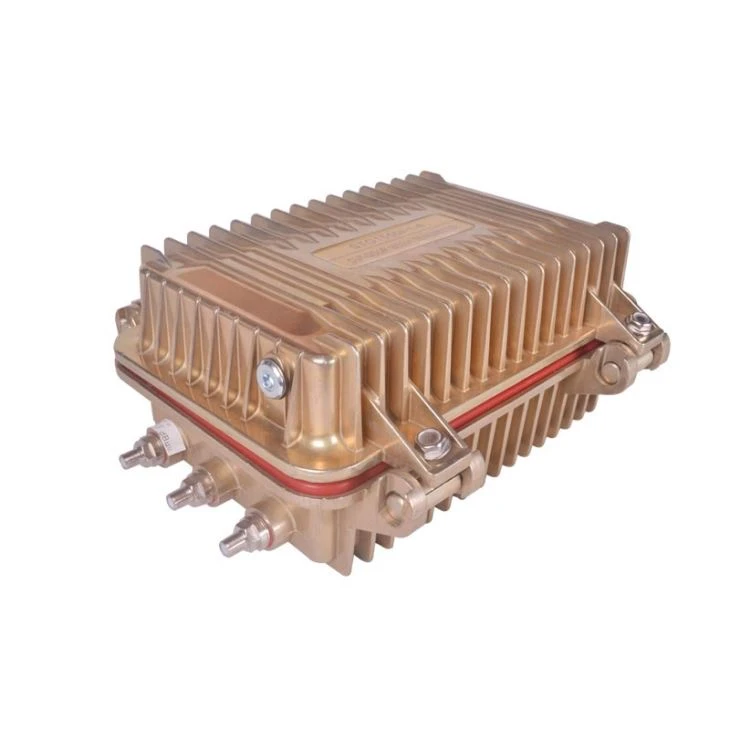

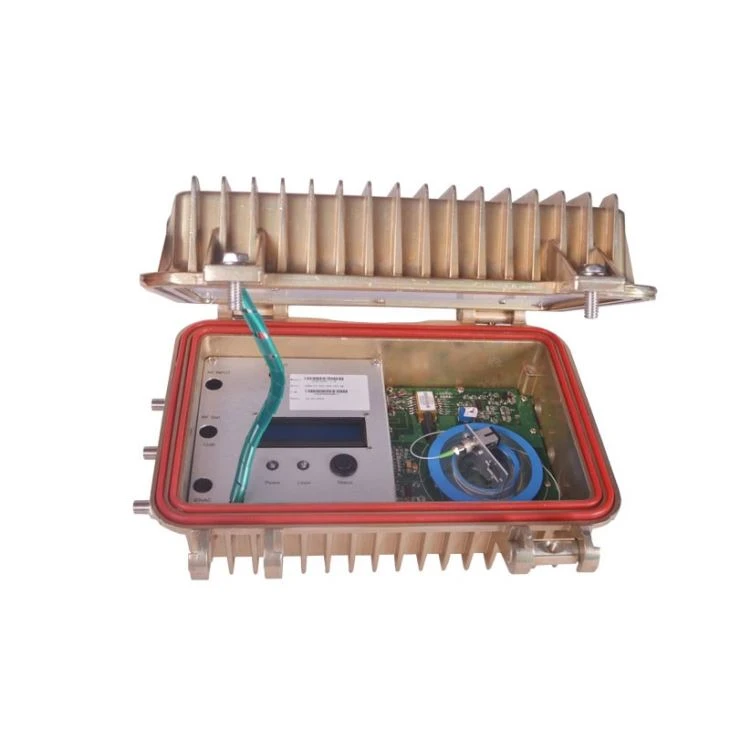

Laserski optički odašiljači na otvorenom 1550 nm
1550nm vanjski laserski optički odašiljači se primjenjuju u višekanalnom prijenosu, a efekt lasera će reagirati na vezu disperzije vlakana. Na prijemniku će doći do izobličenja. Ako radite s EDFA-om, doći će do ozbiljnog pogoršanja OCD-a. Iskrivljavanje i pogoršanje će se povećavati što duži put i više kanala.
CATV optički odašiljač sa unutrašnjom modulacijom od 1550 nm, ima kompenzaciju chir-a i disperzije unutra i uvelike poboljšava indeks sistema. Može se koristiti u gradu u kojem nedostaje fonda i udaljenost je manja od 10 km kao prijelazno rješenje.
Značajka
Nizak efekt cvrkutanja, DFB laser visoke linearnosti
Dvostruki modul, dakle, pogon, kompenzacija Laser OMI AGC / MGC
Intucionalni prikaz statusa modulacije
Dvostruko napajanje unutar sigurnosne kopije. Potpuno automatski prebacivanje Automatsko upravljanje temperaturom kućišta
Parametar
Performanse | Indeks | Dopuna | ||
Optička karakteristika | Laserska talasna dužina | nm | 1550 ± 10 | |
Linearna širina | MHz | ≤1 | △ λ | |
Ekvivalentni šum |
dB / Hz |
≤-160 |
RIN 20 ~ 1000MHz | |
Omjer supresije bočnog načina rada |
dB |
≥35 |
SMSR | |
Omjer izumiranja | dB | ≥20 | Xp | |
Izlazna snaga | dBm | 2 × 7 | 1 × 7、1 × 10、2 × 6、2 × 7 | |
SBS suzdržavaju | dBm | ≥17 | ||
Povratni gubitak | dB | ≥60 | ||
Konektor za optička vlakna | FC / APC | SC / APC ili E-2000 | ||
RF funkcija | Radna širina pojasa | MHz | 45-862 | |
Ulazni nivo | dBmV | 18 ~ 28 | AGC | |
Ravnost | dB | ≤ ± 0,75 | 45 ~ 862MHz | |
Povratni gubitak | dB | > 16 | 45 ~ 750MHz | |
Ulazna impedancija | Ω | 75 | ||
Link funkcija | Prenos kanala | PAL-D / 60ch | ||
CNR | dB | ≥51 | 10Km optičkih vlakana ， 0dBm prima | |
CTB | dB | ≤-65 | ||
OCD | dB | ≤-60 | ||
Opšta karakteristika | Mrežni priključak | RJ45, R232 | Podrška IE i SNMP | |
Napajanje strujom | V | 90 ~ 265 snaga grada | -48VDC opcionalno | |
Potrošnja energije | W | ≤50 | Jedno napajanje radi | |
Radna temperatura. |
℃ |
-5 ~ 65 | Temperatura mašine se automatski kontrolira | |
Temp. | ℃ | -40 ~ 85 | ||
| Radna temp. | % | 5 ~ 95 | ||
