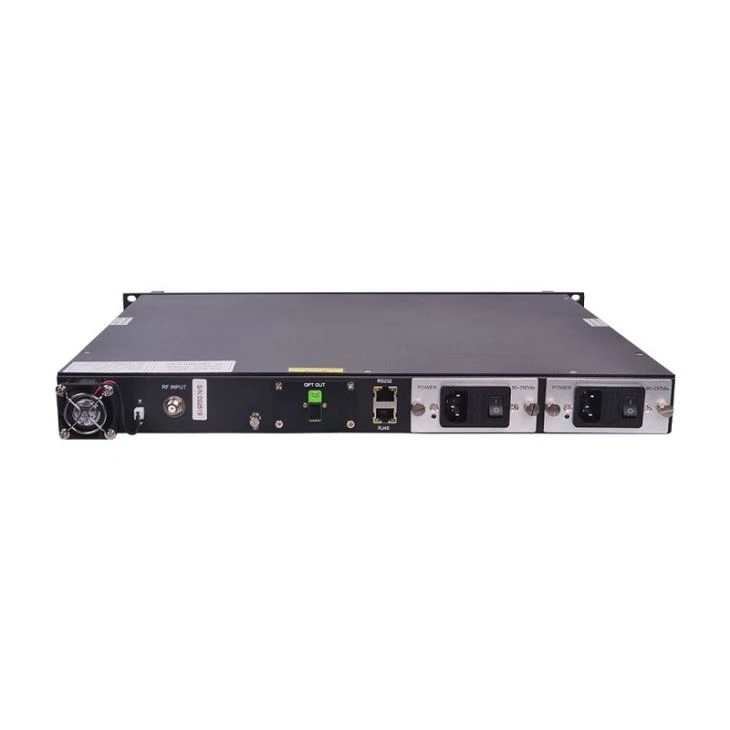

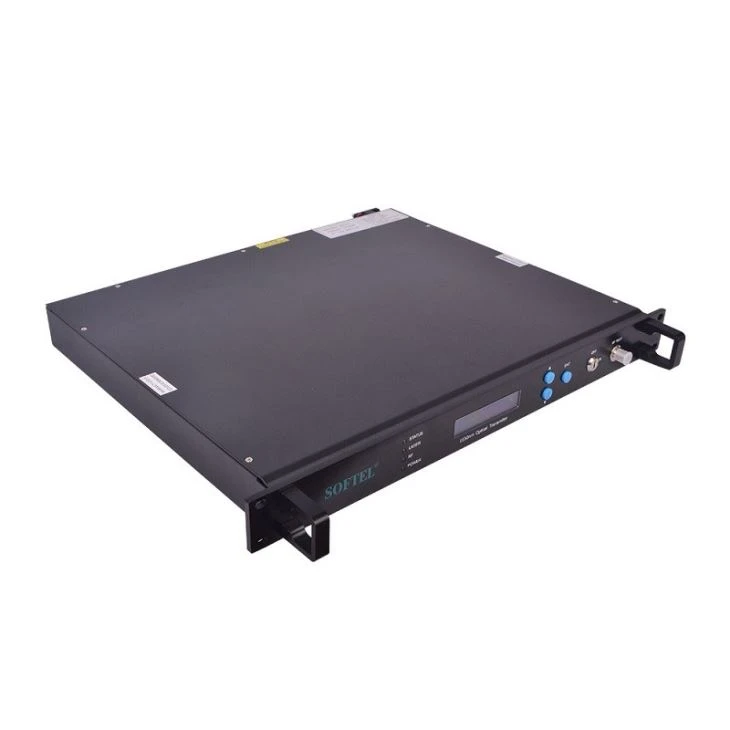

Fiber optički odašiljač CATV 1550 Nm
Optički odašiljač sa unutrašnjom modulacijom od 1550 nm ima kompenzaciju čir i disperziju, zbog čega indeks sistema radi izvrsno. Može se koristiti kao prijelazno rješenje, poput grada u kojem nedostaje fonda i pokrivenost područja je manja od 10 km.
Ovaj optički predajnik CATV 1550nm široko se koristi u primjenama višekanalnog prijenosa. Kad laserski efekt cvrkuta reagira na vezu disperzije vlakana, doći će do izobličenja na prijemnicima. Za vrijeme rada s EDFA-om doći će do ozbiljnog pogoršanja OCD-a. Iskrivljavanje i pogoršanje će se povećavati kako daljina postaje sve duža, a kanali sve više.
Značajka
◆ Laserski ORTEL AGC / MGC
◆ Dvostruko napajanje unutar sigurnosne kopije.
Display Prikaz stanja modulacije
◆ Dual Module dakle pogon, čir nadoknadu
◆ Potpuno automatski prebacivanje Automatsko upravljanje temperaturom kućišta
Parametar
Model (ST1550I) |
-04 |
-06 |
-10 |
-12 | |
Optička snaga （mW） | 4 | 6 | 10 | 12 | |
Optička snaga （dBm） | 6.0 | 8.0 | 10.0 | 10.8 | |
Optical Wavelengt （nm） | 1550 ± 20 | ||||
Fibre konektor | FC / APC 、 SC / APC 、 SC / UPC (odabrao kupac) | ||||
Radna širina pojasa (MHz) |
47 ～ 862 | ||||
Kanali | 59 | ||||
CNR （dB） | ≥51 | ||||
CTB （dB） | ≥65 | ||||
OCD （dB） | ≥-60 | ||||
RF ulazni nivo (dBμV) | Ne sa preiskrivljenjem | 78 ± 5 | |||
Sa unaprijed izobličenjem | 83 ± 5 | ||||
Unflatness benda | ≤0,75 | ||||
Gubitak napajanja (W) | ≤30 | ||||
Napon snage (V) | 220V (110 ～ 254) ILI -48VDC | ||||
Radni Tem (℃) | -20 ～ 85 | ||||
Veličina (mm) | 483 × 370 × 44 | ||||
