CATV optički prijemnik
SR814DM Outwor CATV optički prijemnik
Pregled proizvoda
SR814DMOutdoor CATV optički prijemnik naš je novi visok - klasa 4 - izlaz CATV mreže optički prijemnik. Pre - pojačalo usvaja sve - Gaas MMIC, nakon pojačala usvaja Gaas modul. Optimizirani dizajn kruga koordinira se s našim 10-godišnjim iskustvom dizajna, uređaj postiže indeks visokih performansi. Prilagođavanje RF prigušenja i izjednačavanja oba prihvaća fiksne atenutore umetanje koje čini inženjerskom pogrešku vrlo praktičnost. Glavni su proizvodi za izgradnju CATV mreže.
Karakteristike performansi
Visoko odgovore PIN fotoelektrična cev za konverziju.
10 bara LED indikatorna uputstva za optičku snagu, preciznije prikazuju optičku snagu.
Optimizirani dizajn kruga, pre - scena usvaja preradu SMT-a, dok posta - faza usvoji modul pojačavanje tipičnog kruga koji čini linearni prefekt RF signala.
Prilagođavanje RF prigušenje i izjednačavanje oba prihvaća fiksne atenuator umetanje, EQ pozitiranje umetanje ATTER-a može promeniti ravnotežu, tako da je pogrešan ispravci vrlo pogodnost.
Izlaz dvostruke snage, visoki dobitak i niska izobličenja.
Optička kontrola AGC-a, kada je ulaz optička snaga --7 ~+2 DBM, izlazni nivo, CTB, OCD u osnovi nepromijenjeni.
Tehnički parametri
|
Predmet |
Jedinica |
Tehnički parametri |
|
|
Naprijed dio |
|||
|
Optički parametri |
|||
|
Primanje optičke moći |
dbm |
-7 ~ +2 |
|
|
Optički povrat gubitka |
db |
>45 |
|
|
Optička prijemna talasna dužina |
NM |
1100 ~ 1600 |
|
|
Tip optičkog konektora |
FC / APC, SC / APC ili određuje od strane korisnika |
||
|
Vrsta vlakana |
Jedan režim |
||
|
LinkPerformans |
|||
|
C/N |
db |
Veći ili jednak 51 (-2dbm ulaz) |
|
|
C / CTB |
db |
Veći ili jednak 65 |
Izlazni nivo 108 dbμv Balansiran 6dB |
|
C / CSO |
db |
Veći ili jednak 60 |
|
|
RF parametri |
|||
|
Raspon frekvencije |
MHz |
45 ~862 / 1003 (ili odredio korisnik) |
|
|
Raspona u bendu |
db |
±0.75 |
|
|
Fiksni nagib |
db |
2±0.5 |
|
|
Nazivni nivo izlaza |
dbμv |
Veći ili jednak 108 |
|
|
Maksimalni nivo izlaza |
dbμv |
Veći ili jednak 112 |
|
|
Izlazni povratni gubitak |
db |
Veći ili jednak 14 |
|
|
Izlazna impedancija |
Ω |
75 |
|
|
Fiksni Att i Eq (zajednička upotreba) |
db |
2.3.4.5.6.7.9.13 (ili odredio korisnik) |
|
|
Obrnuti dio |
|||
|
Optički parametri |
|||
|
Optički prenošenje talasne dužine |
NM |
1310 ± 10, 1550 ± 10 ili odredio korisnik |
|
|
Izlaz optičke snage |
MW |
0.5, 1, 2 |
|
|
Tip optičkog konektora |
FC / APC, SC / APC ili određuje od strane korisnika |
||
|
RF parametri |
|||
|
Raspon frekvencije |
MHz |
5 ~ 65 (ili određen od strane korisnika) |
|
|
Raspona u bendu |
db |
±1 |
|
|
Razina unosa |
dbμv |
72 ~ 85 |
|
|
Izlazna impedancija |
Ω |
75 |
|
|
Opći performans |
|||
|
Napon snage |
V |
O: AC (150 ~ 265) V; B: AC (35 ~ 90) V |
|
|
Temperatura rada |
stepen |
-40~60 |
|
|
Temperatura skladištenja |
stepen |
-40~65 |
|
|
Relativna vlaga |
% |
Max 95% non {- kondenzacija |
|
|
Potrošnja |
VA |
Manje od ili jednako 30 |
|
|
Dimenzija |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

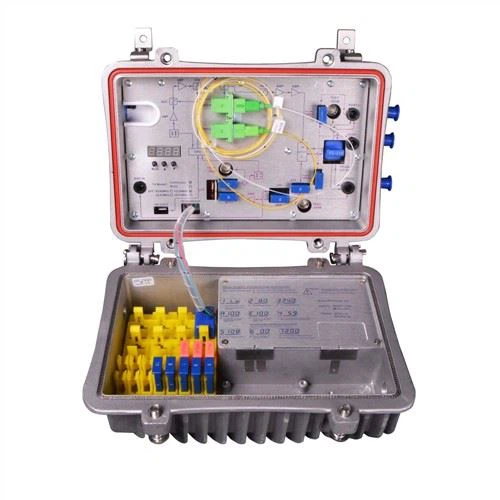

Dijagram strukture SR814DM OPTICALNI PRIKLJUČIVNI PRIKLJUČIVANJE
|
1. Optički vlaknski unos |
2. Naprijed vlakno adapter |
3. Ulazna optička snaga Indikator |
|
4. Kanal 1 naprijed RF EQ Umetak |
5. Kanal 1 naprijed RF Att Umetak |
6. KANAL 1 preko - struja Umetak 1 |
|
7. CANLAN 1 preko - struje Umetak 2 |
8. Kanal 1 Izlazni dodir (razdjelnik) |
9. Kanal 1 RF izlaz a |
|
10. Kanal 1 RF izlazni test (-20db) |
11. Kanal 1 RF izlaz b |
12. Kanal 2 naprijed RF EQ Umetak |
|
13. Kanal 2 naprijed RF Att umetak |
14. Kanal 2 preko - struje Umetak 1 |
15. kanal 2 RF izlaz a |
|
16. kanal 2 preko - struja Umetak 2 |
17. Kanal 2 RF izlazni test (-20db) |
18. Kanal 2 Izlazni dodir (Razdjelnik) |
|
19. kanal 2 RF izlaz B |
20. Kanal 1 Reverse RF Att Umetak |
21. kanal 2 Reverse RF ATT Umetak |
|
22. Reverse RF test 1 (-20db) |
23. Obrnuto nisko - Pass Filter umetnik |
24. Reverse RF EQ umetak |
|
25. Reverse RF ATT umetanje |
26. Reverse RF test 2 (-20db) |
27. Privatni adapter od vlakana |
|
28. AC 60V ulaz snage |
29. Glavna utičnica za napajanje |
30. Indikator snage |
