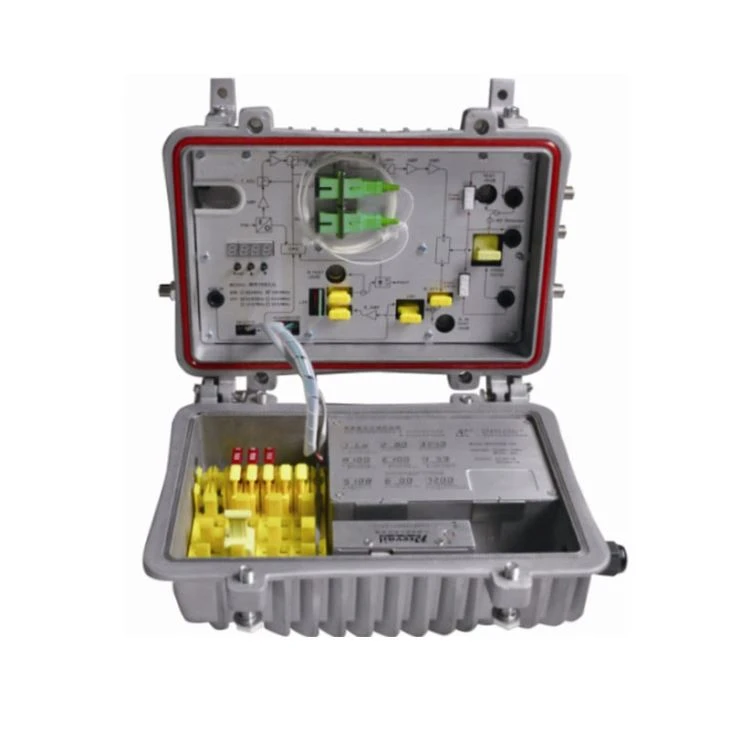

Vanjski CATV optički čvor

Napredni optički prijemni dio

Optički parametri

Primanje optičke snage

dBm

-9 ~ +2

Optički gubitak povrata

dB

GG 45;

Optička prijemna talasna dužina

nm

1100 ~ 1600

Vrsta optičkog konektora

FC / APC, SC / APCor odredio korisnik

Vrsta vlakana

Single Mode

LinkPerformance

C/N

dB

≥ 51 (ulaz od 2 dBm)

C / CTB

dB

≥ 65

Izlazni nivo 108dBμV

EQ6dB

C / OSO

dB

≥ 60

RF parametri

Frekvencijski raspon

MHz

45 ~862

45 ~1000

Ravnost u bendu

dB

±0.75

±0.75

Nazivni izlazni nivo

dBμV

≥ 108

≥ 108

Maks. Izlazni nivo

dBμV

≥ 114

≥ 112

Izlazni povratni gubitak

dB

(45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14

Izlazna impedancija

Ω

75

75

EQ raspon elektronskog upravljanja

dB

0～15

0～15

Elektronski upravljački raspon ATT

dB

0～20

0～20

Dio povratne optičke emisije

Optički parametri

Optička predajna talasna dužina

nm

1310 ± 10, 1550 ± 10 ili prema korisniku

Izlazna optička snaga

mW

0.5, 1, 2

Vrsta optičkog konektora

FC / APC, SC / APCor odredio korisnik

RF parametri

Frekvencijski raspon

MHz

5 ~ 65 (ili odredio korisnik)

Ravnost u bendu

dB

±1

Nivo unosa

dBμV

72 ~ 85

Izlazna impedancija

Ω

75

NPRDinamički raspon

dB

≥15 (NPR≥30 dB)

Koristite DFB laser

≥10 (NPR≥30 dB)

Koristite FP laser

Opšte performanse

Napon napajanja

V

A: AC (150 ~ 265) V; B: AC (35 ~ 90) V

Radna temperatura

℃

-40~60

Temperatura skladištenja

℃

-40~65

Relativna vlažnost

%

Maks. 95% bez kondenzacije

Potrošnja

VA

≤ 22

Dimenzija

mm

260（L）* 200（W）* 130（H）

Nakon povezivanja

mreža, slika

optičke kontaktne tačke

ocigledna krivulja ili

velike čestice ističu

ali pozadina slike

je cista.

1. Ulazna optička snaga

optički prijemnik je previsok, napravite

izlazni nivo optičkog prijemnika

modul previsok i indeks RF signala

pogoršati.

2. RF signal (unesite optički)

indeks odašiljača je loš.

1. Provjerite ulaznu optičku snagu i napravite je

odgovarajuća prilagođavanja kako biste ga učinili u

određeni raspon; ili podesite prigušenje

optički prijemnik za smanjenje izlazne razine i

poboljšati indeks.

2. Provjerite optički prostor strojnice

RF signal odašiljača indeks i napraviti

odgovarajuća prilagođavanja.

Nakon povezivanja

mreža, slika

optička kontaktna točka ima

očigledne zvukove.

1. Ulazna optička snaga

optički prijemnik nije dovoljno visok,

rezultira smanjenjem C / N.

2. Konektor za optička vlakna

ili adapter optičkog prijemnika ima

zagađen.

3. Nivo RF signala unosi u

optički predajnik je previše nizak, make

stepen modulacije lasera nije

dosta.

4. C / Nindex sistemske veze

signal je prenizak.

1. Provjerite primljenu optičku snagu uređaja

optička kontaktna tačka i učini je odgovarajućom

prilagodbe da se izvrši u navedenom rasponu.

2. Obnovite primljenu optičku snagu uređaja

optička kontaktna točka čišćenjem optičke

etcmethods konektor za vlakna ili adapter.

Specifične metode rada pogledajte „Čišćenje i

način održavanja optičkog vlakna

aktivni konektor “.

3. Provjerite da li nivo RF signala ulazi u optički

predajnik i prilagoditi željenom ulazu

domet. (Kad su ulazni kanali manje

veći od 15, ako je veća od nazivne vrijednosti.)

4. Upotrijebite analizator spektra za provjeru

sistemska vezaC / Nand je odgovarajuća

podešavanja. Proverite da li je signal veze sistema

C / N d 51dB.

Nakon povezivanja

mreža, slike

nekoliko optičkih kontakata

bodovi se pojavljuju nasumično

očigledan zvuk ili jarko

tragove.

Optička kontaktna tačka se otvara

smetnje signala kruga ili jake

proboj signala smetnji.

1. Provjerite da li postoji jak interferencijski signal

izvor; promenite optičku kontaktnu tačku

lokaciju ako je moguće da bi se izbjegao utjecaj

snažan interferencijalni izvor.

2. Provjerite kablovske vodove optičkog kontakta

točka, ako postoji zaštitna mreža ili situacija koja

efekt zaštite za RF konektor nije dobar.

3. Čvrsto zatvorite kućište opreme za

osigurati učinak zaštite; ako je moguće dodajte

zaštitni poklopac do optičke kontaktne točke

pouzdano uzemljenje.

Nakon povezivanja

mreža, slike

nekoliko optičkih kontakata

bodovi se pojavljuju jedan ili dva

tragovi horizontalne svetlosti.

Snaga napajanjaAC mreška

zbog loše zemlje opreme

ili napajanje.

Provjerite situaciju uzemljenja opreme,

provjerite je li svaka oprema u redu

je pouzdano uzemljenje i

otpor uzemljenja je ﹤ 4Ω.

Nakon povezivanja

mreža, primljeno

optička snaga optičke

kontaktna tačka je nestabilna

i ima veliki kontinuirani

promjena. Izlazni RF

signal je takođe nestabilan. Ali

otkriveni optički izlaz

snaga optičke

predajnik je normalan.

Priključak za teoptička vlakna

vrste ne odgovaraju, možda APC

upišite vezu sa računarom, napravite

optički signal ne može normalno

prijenos.

Konektor za optička vlakna ili

adapter može biti ozbiljno zagađen ili

oštećen je adapter.

1. Provjerite aktivni tip optičkih vlakana

connectorand usvajaju APC optički tip

konektor s aktivnim vlaknima kako bi se osiguralo normalno

prijenos optičkog signala.

2. Očistite zagađeno optičko vlakno aktivno

adapter za povezivanje. Specifična operacija

metode potražite u „Metoda čišćenja i održavanja

konektora za optička vlakna “.

3. Zamijenite oštećeni adapter.
