HFC optički čvor

Vanjski 4 izlazi optički prijemnik s povratnom stazom
5-862MHz
Single Mode

Pošaljite upit

Uvod u proizvod

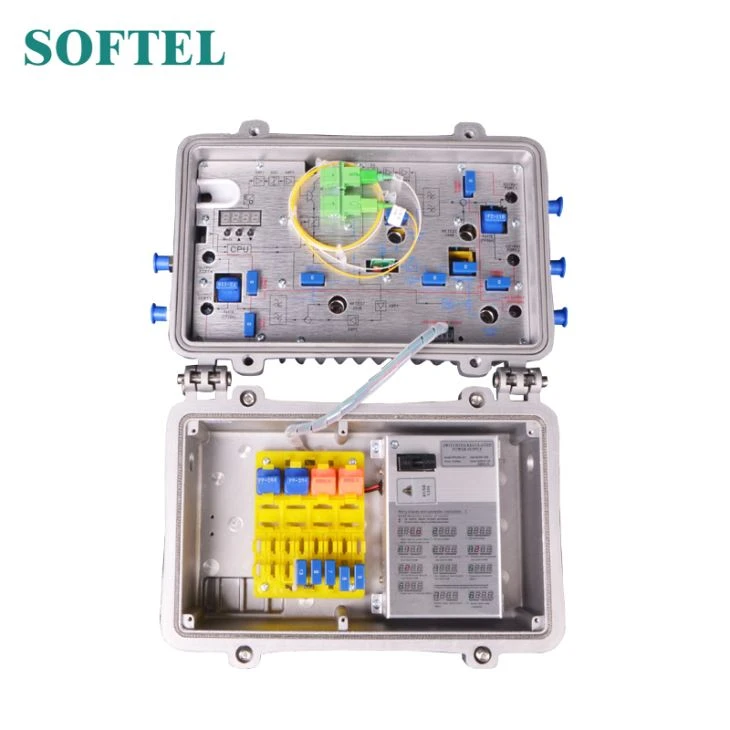

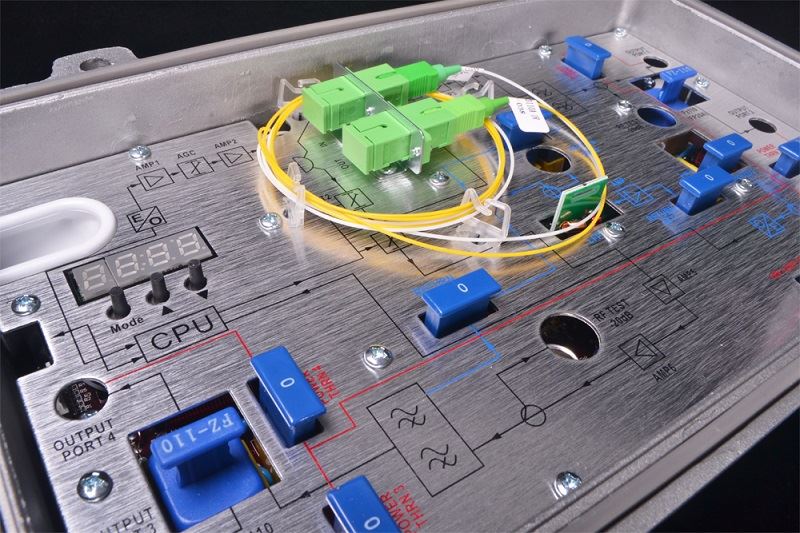

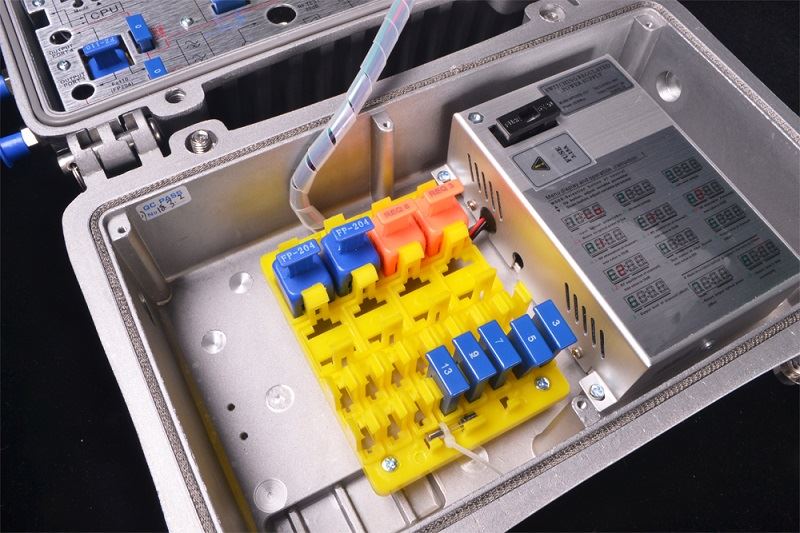

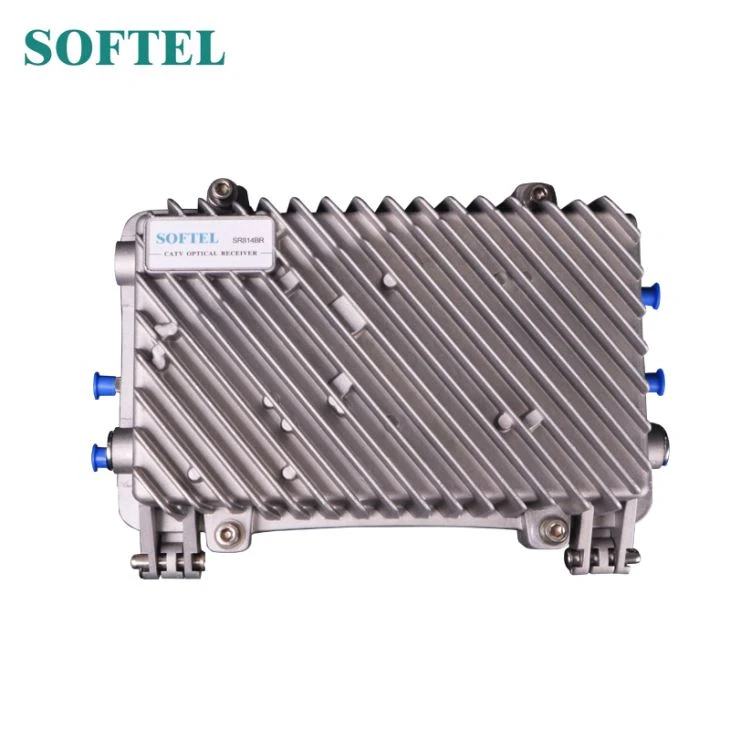

HFC optički čvor

SR814 / SR814R je četverostrani vanjski HFC optički čvor visokog stupnja. To je glavna oprema za izgradnju CATV mreže.

Karakteristike performansi

Visokoodgovorna PIN cijev za fotoelektričnu pretvorbu.

Optimizirani dizajn kruga, proizvodnja SMT procesa, optimizirana putanja signala

glatki prijenos fotoelektričnog signala.

Specijalizirani RF atenuacijski čip, s dobrim RF prigušenjem i ravnotežnom linearnom, velikom preciznošću.

GaAs pojačalo ima dvostruku snagu, s velikim pojačanjem i malim izobličenjem.

Radi kontrola upravljačke opreme sa jednim mikro čipom (SCM), LCD prikaz parametara,

praktičnost i intuitivan rad i stabilne performanse.

Izvrsne AGC performanse, kada je raspon ulazne optičke snage －9 ～＋ 2dBm, izlazni

nivoi ostaju nepromijenjeni, CTB i OCD u osnovi nepromijenjeni.

Rezervisano sučelje za komunikaciju podataka, može se povezati sa mrežom class upravljanja mrežom

odzivnik, pristup sistemu upravljanja mrežom.

Povratni put može odabrati režim pucanja da naglo smanji konvergenciju buke

povećati kvalitetu i pouzdanost rada mreže.

Parametar

Predmet	Jedinica	HFC optički čvor(SR814 / SR814R)
Napredni optički prijemni dio
Optički parametri
Primanje optičke snage	dBm	-9 ~ +2
Predložite raspon upotrebe	dBm	-3 ~ +1
Gubitak povratka	dB	GG 45;
Optička talasna dužina	nm	1100 ~ 1600
Tip konektora		FC / APC, SC / APC ili OEM
Vrsta vlakana		Single Mode
Performanse veze
C/N	dB	≥ 51 （-2 dBm ulaza）
C / CTB	dB	≥ 69
C / OSO	dB	≥ 60
RF performanse
Frekvencijski raspon	MHz	45/87 ~ 750/862
Ravnost u bendu	dB	±0.75
Nazivni izlazni nivo	dBμV	≥ 108
Maks. Izlazni nivo	dBμV	≥ 112
Izlazni povratni gubitak	dB	≥16 (45-550MHz) / ≥14 (550-862MHz)
Izlazna impedancija	Ω	75
EQ raspon elektronskog upravljanja	dB	0～10
Elektronski upravljački raspon ATT	dBμV	0～20
Parametar performansi prijenosa povrata
Optički parametar
Optička predajna talasna dužina	nm	1310±10
Tip lasera		FP ili DFB laser
Izlazna optička snaga	dBm	1 ~ 3
Tip konektora		FC / APC SC / APC
RF parametar
Frekvencijski raspon	MHz	5 ~ 30/65
Ravnost u bendu	dB	±1
Nivo unosa	dBμV	90 ~ 98
Izlazna impedancija	Ω	75
NPR	dB	≥10 (NPR≥30 dB)
Opći parametar
Napon napajanja	V	A: AC 135 ~ 250; B: AC 35 ~ 90 (50 Hz)
Radna temperatura		-40~60
Temperatura skladištenja		-50 ~ +70
Relativna vlažnost	%	Maks. 95% Bez kondenzacije
Potrošnja	VA	≤ 40
Dimenzija	mm	340(L)×220(W)×140(H)
