16 u 1 IP za ISDB-T modulator
16 u 1 IP na ISDB-T modulator

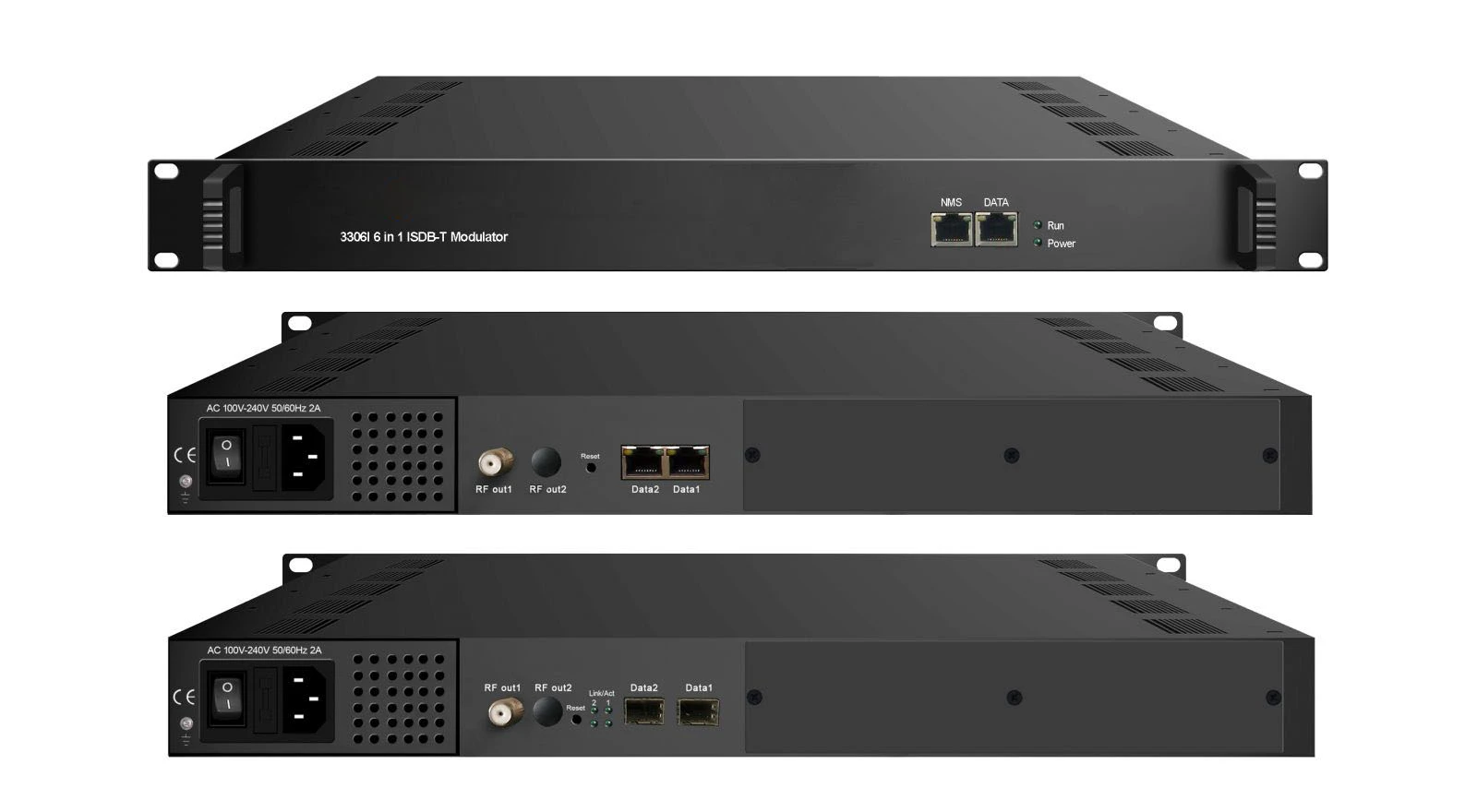

SFT3306I 8u1/16in1 ISDB-T modulator je najnovija generacija Mux-modulirajući uređaj razvijen od strane Softela. Ima 8 (ili 16) kanala za multipleksiranje i ISDB-T modulirajuće kanale, i podržava maksimalno 512 IP ulaza kroz 3 GE porta i 8 (ili 16) ISDB-T nesusednih nosilaca (50MHz~960MHz) izlaza kroz RF izlazni interfejs. Uređaj takođe karakteriše visok nivo integrisanosti, visoke performanse i niska cena. Ovo je vrlo prilagodljivo novoj generaciji DTV sistema.
KARAKTERISTIKE 16 u 1 IP do ISDB-T modulatora
* 3 GE porta (maksimalno 512 IP inča):
Dvosmjerni portovi Data1 i Data2, max 512 IP ulaza, 8/16 IP izlaza.
* Maksimalno 840 Mbps za svaki GE ulaz
* Podržava precizno PCR podešavanje
* Podržava CA filtriranje, PID remapping i PSI/SI uređivanje
* Podržava do 256 PIDS remappinga po kanalu
* Podržava 8 IP izlaza kroz Data1 i Data2 preko UDP/RTP/RTSP--verzije I
* Podržava 16 IP izlaza kroz Data1 i Data2 preko UDP/RTP/RTSP--verzije II
* 8 (ili 16) izlaza nesusednih nosilaca koji su u skladu sa ISDB-Tb (ARIB STD-B31)
* Podržava upravljanje mrežom zasnovano na webu
Specifikacija 16 u 1 IP na ISDB-T modulator
Input | Input | Maksimalno 512 IP ulaza kroz 3 (port za podatke na prednjoj ploči, podaci 1 i podaci 2) 100/1000M Ethernet port (SFP interfejs opciono). -Za verziju I Maksimalno 512 IP ulaza kroz 3 (port za podatke na prednjoj ploči, podaci 1 i podaci 2) 100/1000M Ethernet port (SFP interfejs opciono). –Za verziju II |
Transport Protocol | TS preko UDP/RTP, unicast i multicast, IGMP V2/V3 | |
Brzina prijenosa | Maksimalno 840Mbps za svaki GE ulaz | |
Mux | Ulazni kanal | 512 IP tokova |
Izlazni kanal | 8 (ili 16) | |
Max PIDs | 256 po kanalu | |
Funkcije | Ponovno mapiranje PID-a (automatski/ručno opciono) | |
PCR precizno podešavanje | ||
PSI/SI tabela se automatski generira | ||
Modulacija Parametri | Standard | ARIB STD-B31 |
Bandwidth | 6M | |
Constellation | QPSK, 16QAM, 64QAM | |
Guard Interval | 1/32, 1/16, 1/8, 1/4 | |
Transmission Mode | 2K, 4K, 8K | |
Stopa koda | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | Veća ili jednaka 40 dB | |
RF frekvencija | 50~960MHz, korak od 1KHz | |
RF izlazni nivo | {{0}}dBm~ plus 10dBm(87~117dbµV), korak od 0,1dB | |
Izlazni kanal | Izlaz 8 nesusednih nosača - verzija I Izlaz sa 16 nesusednih nosača - verzija II | |
RF izlaz | Interfejs | 1 F port, 75Ω impedancije |
ACLR | -50 dBc | |
TS izlaz | 8 (ili 16) IP izlaza preko UDP/RTP/RTSP, unicast/multicast, 2 (Data1& Data2) 100/1000M Ethernet porta | |
Sistem | Podržava softver za upravljanje mrežom (NMS). | |
Generale | Demission | 480mm×327mm×44.5mm (ŠxDxV) |
Težina | 5,5 kg | |
Temperatura | 0~45 stepeni (rad), -20~80 stepeni (skladištenje) | |
Napajanje | AC 100V±10 posto, 50/60Hz ili AC 220V±10 posto, 50/60Hz | |
Potrošnja | 15.4W | |
Vodič za naručivanje 16 u 1 IP za ISDB-T modulator
Verzija I | Verzija II | |
512 IP ulaza za 8-kanalne ISDB-T nosače, 8 IP izlaza | x | |
512 IP ulaza za 16-kanalne ISDB-T nosioce, 16 IP izlaza | x |
Provjera akvizicije 16 u 1 IP na ISDB-T modulator
Kada korisnik otvori paket uređaja, potrebno je provjeriti artikle prema listi pakovanja. Obično bi trebao uključivati sljedeće stavke:
* SFT3306I 6 u 1 ISDB-T modulator
* Priručnik
* Kabl za napajanje
Ako bilo koja stavka nedostaje ili se ne podudara s gornjom listom, molimo kontaktirajte lokalnog distributera.
Priprema za instalaciju 16 u 1 IP na ISDB-T modulator
Kada korisnici instaliraju uređaj, slijedite dolje navedene korake. Detalji instalacije će biti opisani u nastavku ovog poglavlja. Korisnici također mogu pogledati tablicu stražnjeg panela tokom instalacije.
Glavni koraci instalacije uključuju:
* Provjera mogućeg nedostatka uređaja ili oštećenja tokom transporta
* Priprema relevantnog okruženja za instalaciju
* Instaliranje NDS3306I 6 u 1 ISDB-T modulatora
* Povezivanje signalnih kablova
* Povezivanje komunikacijskog porta (ako je potrebno)
Zahtjevi za uzemljenje od 16 u 1 IP na ISDB-T modulator
* Dobro uzemljenje svih funkcionalnih modula je osnova pouzdanosti i stabilnosti uređaja. Takođe, oni su najvažnija garancija za zaustavljanje munje i odbijanje smetnji. Stoga sistem mora slijediti ovo pravilo.
* Spoljni provodnik i izolacioni sloj koaksijalnih kablova treba da održavaju odgovarajuću električnu provodljivost sa metalnim kućištem uređaja.
* Provodnik za uzemljenje mora imati bakarni provodnik kako bi se smanjila impedancija visoke frekvencije, a žica za uzemljenje mora biti što deblja i kraća.
* Korisnici treba da se uvere da su 2 kraja žice za uzemljenje dobro provodljiva i da budu otporna na rđu.
* Zabranjeno je koristiti bilo koji drugi uređaj kao dio uzemljenja električnog kola
* Površina provodljivosti između žice za uzemljenje i okvira uređaja ne smije biti manja od 25 mm2.
Zahtjevi okruženja od 16 u 1 IP za ISDB-T modulator
Stavka | Requirement |
Prostor mašinske hale | Kada korisnik instalira niz mašinskih okvira u jednu mašinsku halu, razmak između 2 reda okvira mašina treba da bude 1,2~1,5m, a rastojanje od zida ne treba da bude manje od 0,8m. |
Mašinska hala sprat | Električna izolacija, bez prašine Volumenska otpornost brušenog antistatičkog materijala: 1X107~1X1010W, Granični otpor struje uzemljenja: 1M (podni ležaj bi trebao biti veći od 450Kg/㎡) |
Temperatura okoline | 5~40stepen(održivo ), 0~45stepen(kratko vrijeme) preporučuje se ugradnja klima uređaja |
Relativna vlažnost | 20 posto ~80 posto održivo 10 posto ~90 posto kratko vrijeme |
Pritisak | 86~105KPa |
Vrata i prozori | Ugradnja gumene trake za zaptivanje otvora na vratima i dvoslojnih stakala za prozore |
Zid | Može se obložiti tapetama ili bojom bez svjetline. |
Zaštita od požara | Sistem za dojavu požara i aparat za gašenje |
Snaga | Zahtijevana snaga uređaja, snaga klima-uređaja i snaga rasvjete su neovisni jedno o drugom. Za napajanje uređaja je potrebno AC napajanje 220V ±10 posto 50/60Hz ili 110V ±10 posto 50/60Hz. Molimo pažljivo provjerite prije pokretanja. |
Predstavljanje kompanije i sertifikat
Imamo više od 100 zaposlenih, od kojih su 10 posto viši tehničari. Sa više od 1,000 četvornih metara standardnih proizvodnih montažnih linija, imamo stroge QC procedure. Svaka jedinica našeg proizvoda će proći kroz 3-slojne QC procedure, provjeru materijala prije proizvodnje, testiranje stabilnosti i performansi nakon proizvodnje, detekciju pakiranja prije isporuke.
Većina naših proizvoda izvozi se u Južnu Ameriku, Rusiju i zemlje Sjeverne Evrope. Trenutno, Softel ima svoju podružnicu u Meksiku i pokrenut će još jednu kancelariju u Kolumbiji, nastavljajući opskrbu brojnim agentima, integriranim dilerima i proizvođačima opreme širom svijeta.
Kroz oštru međunarodnu poslovnu konkurenciju u dobroj namjeri, svi naši članovi osoblja osjećaju se kao veliko postignuće i rade pod velikom odgovornošću. Osim toga, veoma smo ponosni što našim neprocjenjivim kupcima pružamo naše proizvode visokog kvaliteta, visoke pouzdanosti, visoke efikasnosti i konkurentnosti.
Dostava
1, Fedex/DHL/UPS/TNT za uzorke, od vrata do vrata.
2, Zrakom ili morem za rasutu robu, za FCL; Zračna luka/luka za prijem
3, Kupci navode špeditere ili način isporuke po dogovoru
4, Vrijeme isporuke: 1-3 dana za uzorke; 10-30 dan za rasutu robu
FAQ
1. Kako mogu naručiti?
(1) Za cijenu i specifikacije proizvoda dogovara se pregovor.
(2) Predračun će biti poslan na potvrdu.
(3) Nakon dogovora o predračunu, kupac vrši depozit.
(4) Proizvodnja će započeti čim uplatu potvrdi naša banka.
(5) Otpremati robu u dogovorenom roku isporuke.
2. Možete li napraviti OEM za nas?
Da. Ako postoji određena količina narudžbe, možemo napraviti OEM uključujući ispis, logotip i prilagođeni model za vas.
3. Šta je sa garancijom?
Garancija je 12 mjeseci.
Iako garancija nije odgovorna za one pokvarene nasiljem ili ažurirane sa drugim brendovima.
