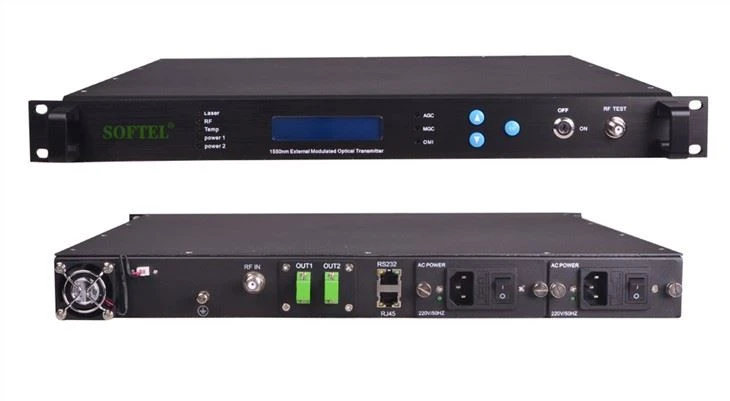

Vanjski modulirani optički odašiljač 1550nm

Vanjski modulirani optički odašiljač od 1550 nm koji je proizvod najvišeg nivoa.

Pošaljite upit

Uvod u proizvod

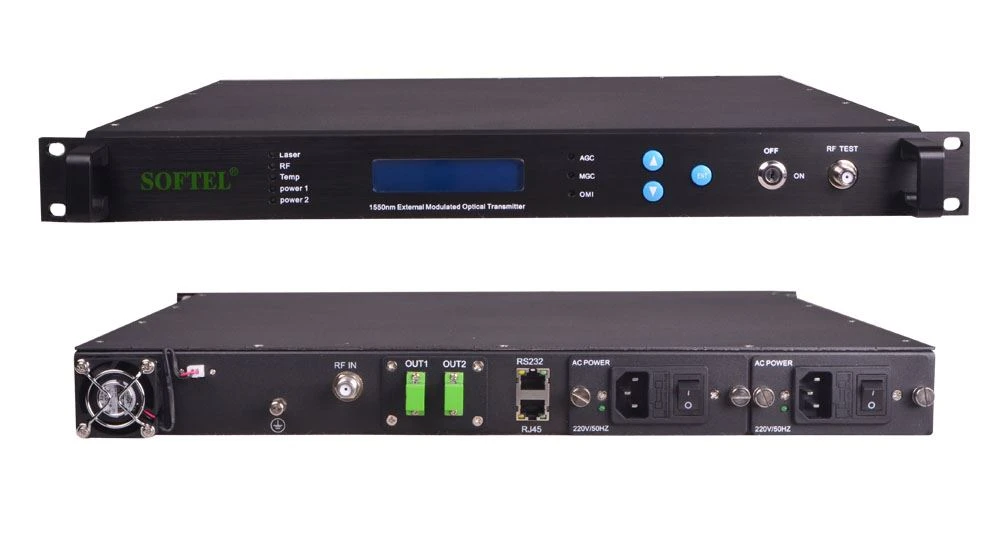

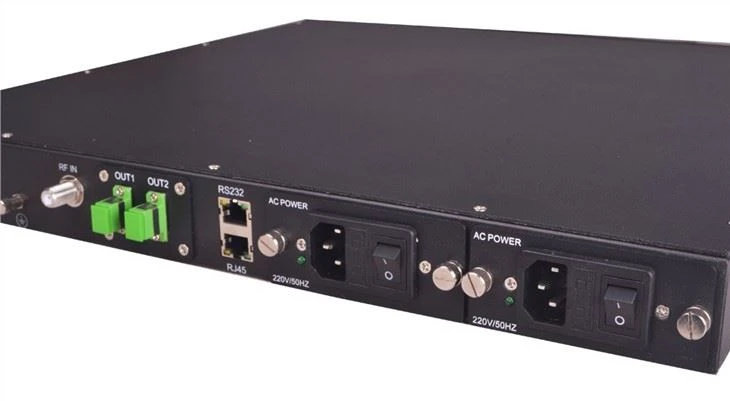

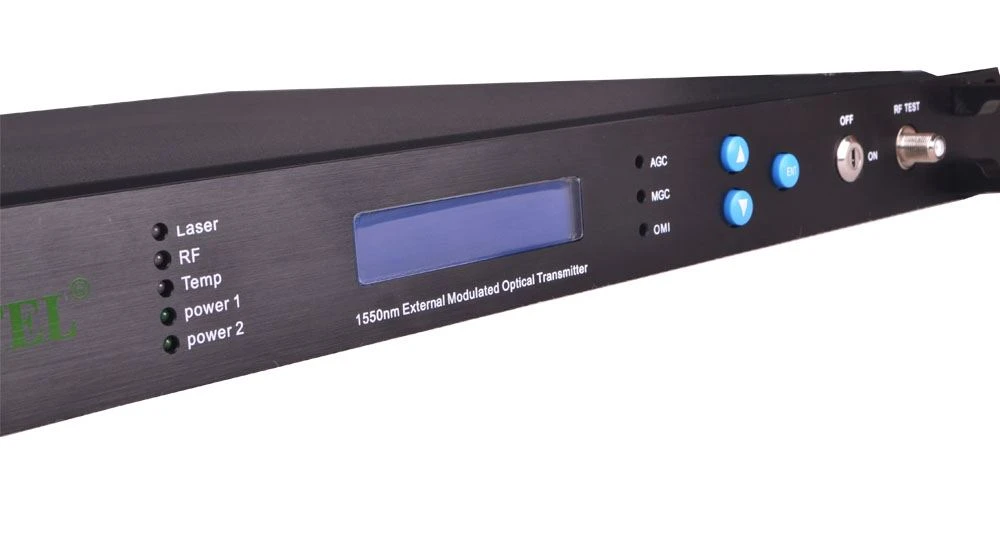

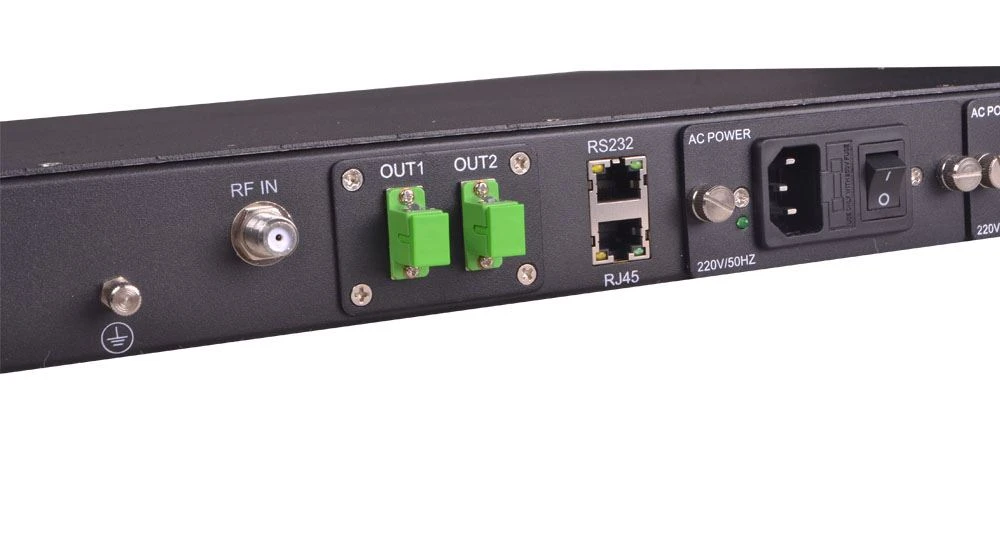

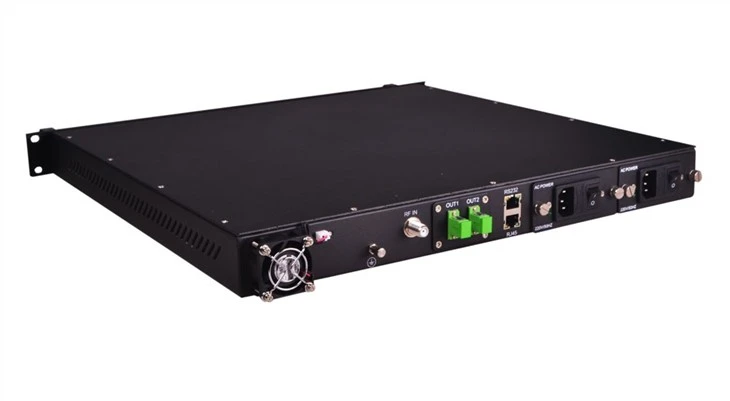

1550nm Vanjski modulirani optički odašiljač

Vanjski modulirani optički odašiljač iz serije 1550 prvi je proizvod za umrežavanje širokopojasnog prijenosnog sustava i optičkog prijenosnog sustava CATV velikog kapaciteta. Primjenjuje se na optičku modulaciju, optičko umetanje, WDM i srodnu nadogradnju i proširenje velikog optičkog prijenosnog sustava 1550nm. To je osnovna oprema za radio mrežnu radiotelevizijsku mrežu koja ostvaruje Triple-play, FTTH i 1550nm sistem.

Informacije o narudžbi

Br.	Model	Talasna dužina	Broj izlaza	Svaki izlaz (dBm)	Konektor （Opcionalno）	Napajanje （Opcionalno）
3.1.1	1550-1×5	1550nm	1	5dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.2	1550-1×6	1550nm	1	6dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.3	1550-1×7	1550nm	1	7dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.4	1550-1×8	1550nm	1	8dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.5	1550-1×9	1550nm	1	9dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.6	1550-1×10	1550nm	1	10dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.7	1550-2×5	1550nm	2	5dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.8	1550-2×6	1550nm	2	6dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.9	1550-2×7	1550nm	2	7dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.10	1550-2×8	1550nm	2	8dBm	SC / APC 或 FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.11	1550-2×9	1550nm	2	9dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks
3.1.12	1550-2×10	1550nm	2	10dBm	SC / APCor FC / APC	dvostruko napajanje 220V / 110V / -48V / miks

Parametar

Br.	Predmet	Tehnički parametar	Jedinica	Primedbe
Min	Tipično	Maks
Optički parametar
4.1.1	Talasna dužina	1540	1550	1565	nm	Zavisi od potreba kupca'
4.1.2	Izlazni port	1	2	2	个	Zavisi od potreba kupca'
4.1.3	Svaka izlazna snaga	5	7	10	dBm	1 × 5、1 × 6、1 × 7、1 × 8、1 × 9、1 × 10、2 × 5、2 × 6、2 × 7、2 × 8、2 × 9、2 × 10optional
4.1.4	Omjer potiskivanja u bočnom načinu rada	30			dB
4.1.5	SBS	13		19	dBm	Korak 0.1dB
4.1.6	Optički povratni gubitak	50			dB
4.1.7	Tip konektora		FC / APC 、 SC / APC sa zatvaračem			Zavisi od potreba kupca'
RF parametar
4.2.1	Širina pojasa	47		1002	MHz
4.2.2	Raspon ulaznog nivoa	75		85	dBuV	AGC
4.2.3	FL	-0.75		+0.75	dB	47 ~ 1002MHz
4.2.4	C/N		52		dB	udaljenost veze: 65KM; primiti: 0dBm; učitavanje kanala: PAL-D59 SBS: 16.5
4.2.5	C / CTB		65		dB
4.2.6	C / OSO		65		dB
4.2.7	Gubitak povratnog ulaza		16		dB	45 ~ 1002MHz
4.2.8	RFinterface		F-Imperijal M-metrika
4.2.9	Ulazna impedancija		75		Ω
4.2.10	MER	40			dB	PAL-D60+75QAM;
4.2.11	BER			1.0^E-9	dB
Opći parametar
4.3.1	Napajanje strujom		A: 90 ～ 265 VAC ； B: DC48V		V
4.3.2	Potrošnja			50	W
4.3.3	Raspon radne temp	-5		55	℃	Automatska kontrola temperature kućišta
4.3.4	Maksimalna radna relativna vlaga	5		95	%	Nema kondenzacije
4.3.5	Raspon temp	-40		70	℃
4.3.6	Dimenzija		1U 19Inch 483(W)x381(D)x44(H)		mm
4.3.7	Neto težina （Kg）		7		Kg
